詳細信息（浙江四合一透明液壓傳動演示系統）

品牌： 學源
類別： 液壓
材質： 鐵質
規格： 1500*700*1800
型號： XY-05

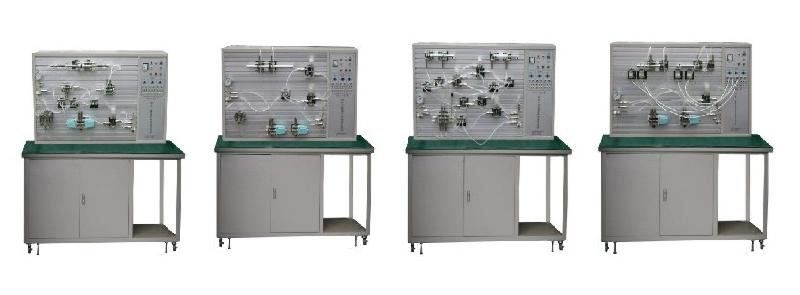

供應四合一透明液壓傳動演示系統

XY-Y88四合一透明液壓傳動演示系統概述

為了適應在短暫課堂時間內，完成多個液壓油路的教學內容。同時對比演示多個不同油路的工作原理。而且，使油路系統的安裝調試有必要的程序且不占用上課教學時間。就必須有多臺設備同時工作。
同時，XY-Y88型透明液壓演示系統對實驗回路之一進行組合實驗時，使80%的透明液壓元件閑置，能否進行利用XY-Y88型四合一透明液壓傳動演示系統，在增加與保證實驗項目及功能的前提下，根據在同一課時做不同演示實驗的原則，有效利用透明液壓元件進行優化組合，使產品的性能價格下降40%。
?一、???????特點
1、?可通過多臺不同的實驗回路進行對比，加深對液壓回路原理的理解。
2、?多臺可同時操作運行，運行不同回路。
3、?可只需要一套液壓元件，便可同時組成不同回路，節省元件資源。
4、?電氣控制簡單，方便易行。采用網板型安插組裝形式，組裝回路快捷方便。
5、?實驗臺為鐵質雙層亞光密紋噴塑結構，美觀大方。
二、???????技術參數
1、?電源：輸入220V 50Hz
2、?電氣控制面板：它具有兩組功能電路?？刂平M一按鈕控制換向閥1，控制組二按鈕控制換向閥2，輸入控制電路的常閉按鈕均串聯常閉停止輸入插孔，其他控制電路均并聯常開輸入插孔，利于外接控制，每組電路的換向1、換向2都具有互鎖輸出功能。

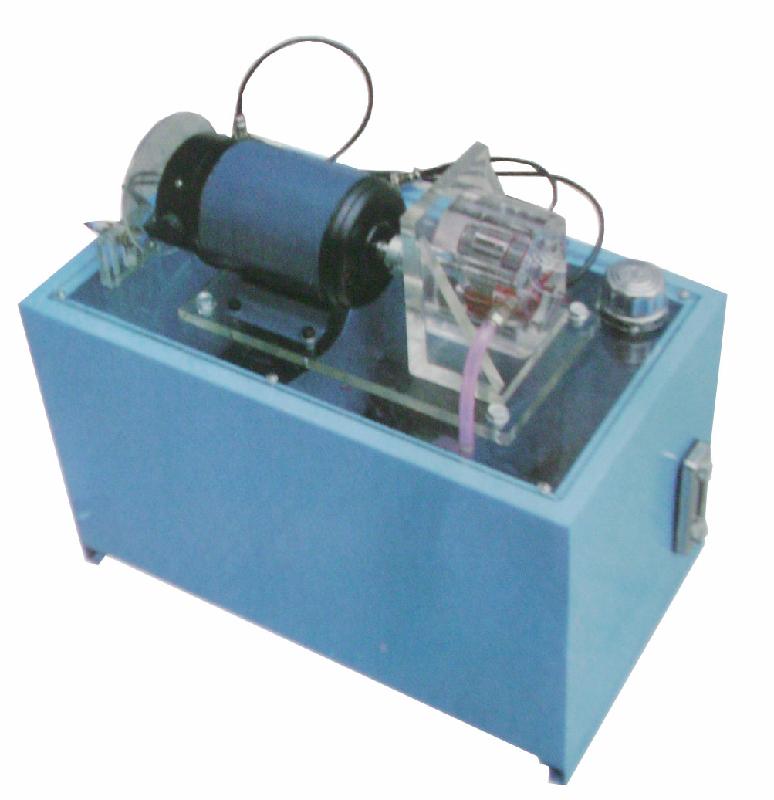

3、?實驗齒輪泵站：油泵電機：Z250直流電動機，功率：180W，并配穩壓直流調速器，調速范圍：0-1700rpm
4、電磁換向閥：AC42V.吸力30N
5、尺寸大?。?/span>1500mm×650mm×1700mm（單臺）
三、???????元件配置
壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，“O”型三位四通電磁換向閥，“H”型三位四通電磁換向閥，“M”型三位四通電磁換向閥，壓力繼電器，行程開關等。
?
?
五、基本實驗項目
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
