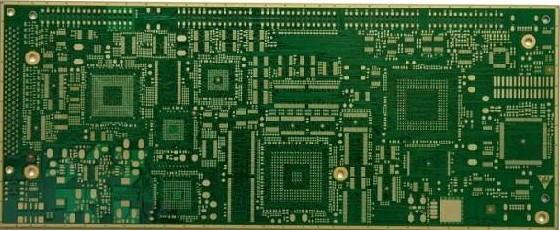

單面電源PCB板，*PCB板打樣，專業單面板

單面電源PCB板，PCB板打樣，專業單面板

公司報價郵箱是：www.xkpcb.com（專業ＰＣＢ/電路板打樣/生產）報價單
1、單/雙層板：50元/款　數量10pcs;FR4,板厚　0.6-1.6mm,長寬在5*5cm 以內，交期3-4天
2、單/雙層板：100元/款　數量10pcs;FR4,板厚　0.6-1.6mm,長寬在10*10cm 以內，交期3-4天
3、四層板：500元/款　數量10pcs;FR4，板厚0.8-1.6mm，長寬在10*10cm 以內，交期5-6天
4、六層板：1200元/款　數量10pcs;FR4，板厚1.0-1.6mm，長寬在10*10cm 以內，交期7-8天
以上報價工藝為：ＦＲ-4，綠油白字，有鉛噴錫工藝，數量為10片內，鍍金工藝加收50元，沉金工藝加收
現工廠可接受（最小線寬線距0.1MM,最小過孔0.2MM）精密PCB電路板樣板打樣，具體看文件工藝工程審圖后報價。
一般生產工藝：
項目　　　　加工能力
層數（） 1-10　
板材類型　　 FR-4
　尺寸　 560mm X610mm
外形尺寸精度　± 0.1mm
板厚范圍　　 0.40mm--3.0mm　
板厚公差　　 ( t ≥ 0.8mm)　± 10%　
板厚公差　　 ( t ＜ 0.8mm)　± 10%　
介質厚度　　 0.075mm--5.00mm
最小線寬　　 0.13MM　
最小間距　　 0.13MM
外層銅厚　　 35um－70um　
內層銅厚　　 17um--100um
鉆孔孔徑　　 0.25mm--6.35mm
成孔孔徑　　 0.3mm--6.30mm　
孔徑公差　　 0.08mm　
孔位公差　　 0.09mm
板厚孔徑比　 8:1　
阻焊類型　　　感光油墨
最小阻焊橋?qū)挕?/span>0.1mm　
最小阻焊隔離環　0.1mm　
塞孔直徑　　　0.25mm--0.60mm　
表面處理類型 熱風整平，噴錫，鍍金，沉金，單面板，雙面板，多層板，防氧化(OSP)，金手指
