近幾年來，很多片劑生產企業已從試用到逐步認可了高速旋轉式壓片機，目前有取代單沖壓片機之勢。探究其中原由，相對相對于單沖壓片機的優勢是：“片差小、、節能、省占地、信息化程度高”。
以旭朗機械生產的旋轉式壓片機為例，從6個方面分析，供大家選購壓片機時的參考。

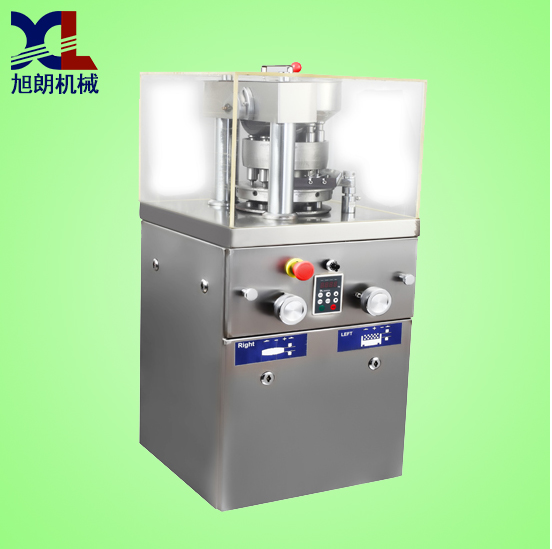

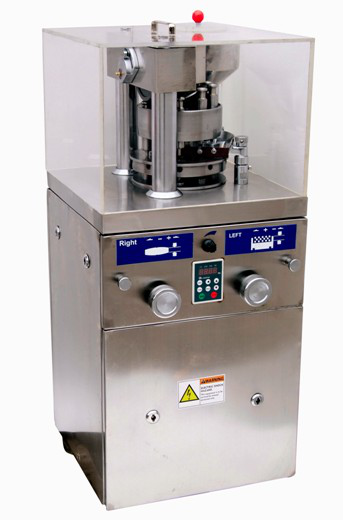

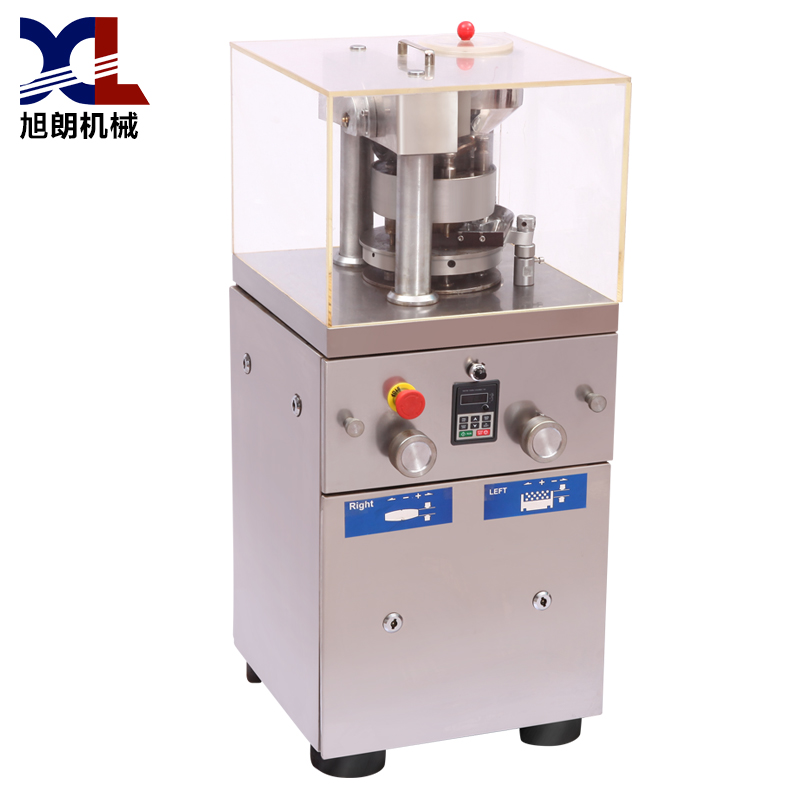

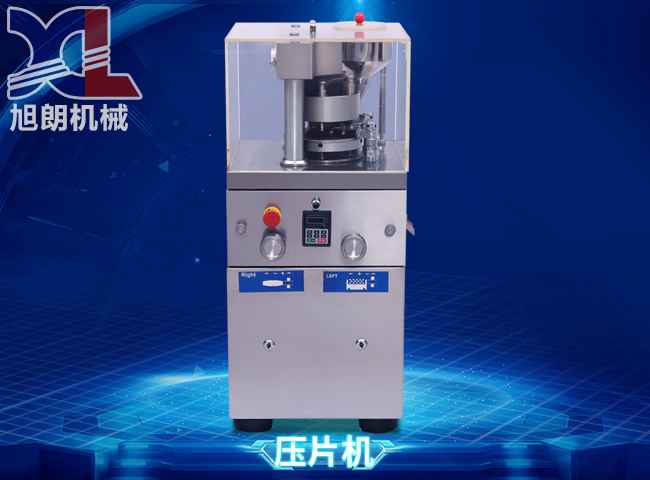

藥材廠壓片機 不銹鋼泡騰片壓片機 瀘州化肥粉壓片機旋轉式壓片機構造說明：

  1、上壓輪架裝置

上蓋為整體鑄件，槽內裝壓輪，它套在曲軸上，軸外端有械桿連接螺旋彈簧，當壓輪面上受壓過大時，使曲軸的偏心力矩作用而使彈簧壓縮，上下壓輪間距離,減低壓力，借以保護件和沖模模的使用，壓力的調節，旋轉花形手把改變彈簧的長度，使彈簧的壓力恰至足夠需要。

  2、上軌道裝置

  導軌盤為一圓盤形，周圍嵌有經過熱處理的導軌片，用螺釘緊固，上沖尾部的凹槽沿著導軌的凸邊運轉，而作有軌跡的升降運動。

  3、19孔裝置

  為一整體鑄件，周圍有19個垂直均勻排列的?？祝變?nèi)裝置19付沖模，整體套在固定立軸上，工作時由蝸桿傳動，整體的它抱著全部沖模作順時針方向旋轉。

  4、傳動軸附離合器裝置

  傳動軸水平安裝在軸承托架內，中間有蝸桿,前端有試車手輪，后端為錐形圓盤離合器，有手柄控制開關與停車，離合器的接觸靠螺旋彈簧的壓力傳輸，若機器的負荷超過彈簧的壓力時，就發生打滑，這樣勿使機器遭受嚴重的損壞。

  5、加料器裝置

  圓桶錐底形料斗和月形回流柵式的加料器，為供料給壓輪壓片。加料器的裝置注意其平面應校準至將碰面末碰面，一般留空隙0.03-0.1毫米，空隙可由支柱裝置調節。粉量調整方法，在料斗架的頂部有一滾花螺釘，為調節料斗的高度，控制粉子的流量，其高度須根據顆粒的大小和充填量，可觀察柵式加料器內粉子的積貯量勿外溢為合格。調整后應將側面的滾花螺釘旋緊。

  6、主體、下導軌、下壓輪裝置

  主體為一方箱形，長方形槽內裝下壓輪，其平面上裝有一副經過熱處理的軌導，用螺釘緊固著，當下沖在運行時，它的尾部嵌在軌導槽內，隨著槽的坡度而作升降運動，軌導的末端有一個圓孔，用圓面積片蓋著，為裝置下沖之用，下壓輪裝在主體的槽內，它套在曲軸上，曲軸的外端裝有斜齒輪和蝸桿連結,旋轉蝸桿，通過齒輪的減速而作微量的轉動，當軸的偏心向上時，壓輪上升，壓力增加片薄，下則片厚，借以控制片劑的厚度和軟硬。表牌上的標記從0-6相應于片劑的厚度，由于斜齒輪有自鎖作用，允許在運轉中進行調節，但調整后，應將中間的花形手把扳緊。

  7、充填調節裝置

  充填調節機構裝置在主體的內部,在主體的平面上可觀察到月形皣???？缀桶惭b的沖模逐件揩擦干凈，做好準備工作，依照以下步驟進行安裝。

  （1）中模裝置：將上的中模固緊螺釘逐件族出與外圓面積平，勿使中模裝入與螺釘?shù)念^部碰著，中模裝置甚緊，放置時要平，可用中模打棒（隨機工具）則上沖孔穿入，用于錘輕輕打入，中模進入模?？咨淦矫娌豢筛叱鲛D(zhuǎn)臺平面為合格，然后將螺釘固緊之。

  （2）上沖裝置：應將上導軌盤的缺口處嵌舌扳上，中桿的尾部涂些植物油，逐件插入孔內，用大拇指和食指旋轉沖桿，檢驗頭部進入中模上下及轉動靈活，須無硬擦現象為合格，全部裝妥后應將嵌舌扳下。

  （3）下沖裝置：拉開主體上的小門，由主體的圓孔裝上，裝法與上沖同，裝妥后將圓片蓋平。

  （4）沖模全部套裝畢后，將拆下的零件按原位置裝好，用手繼續轉動試車手輪，使旋轉1-2轉，觀察上下沖

進入中?？缀驮谇€導上行動，靈活無碰撞和硬擦現象，開動電動機，使空車運轉2-3分鐘，平穩正常即可投入生產。

旋轉式壓片機結構特征：
    1、本機的上半部為壓片結構：它的組成主要為上沖、中模、下沖三個部分連成一體，周圍19付沖模均勻排列在的邊緣上、上下沖桿的尾部嵌在固定的曲線導軌上，當作旋轉運動時，上下沖即隨著曲線軌導作升降運動而達到壓片目的。

  2、主要工作過程分為：⑴充填；⑵壓片；⑶出片。三道程序連續進行,充填和壓片有調節控制機構,附有表牌說明,操作簡易。

  3、本機采用流柵式加料機構，能使物料均勻地充滿?？?，減少片重差異。

  4、電動機裝在機座內，用三角皮帶拖動蝸桿傳動，并在電動機軸上裝置無級變速皮帶輪，通過電機的移動，可任意調節速度,使用可靠無噪音。

  5、機座的側面裝有吸粉箱，其中有鼓風機、儲粉室、濾粉室，當機器在高速運轉中，產生飛粉和中模下墜的粉末，通過吸粉嘴排除之，不致粘結塞住，保持運轉平穩正常。

產品收率高。我們知道，片劑生產過程的物料損失，主要集中在初始參數設定及調整的試壓片和停機前的減載保護兩 個階段。旋轉式壓片機的正常生產，其批利用率在99以上；而單沖壓片機則很難達到此指標，特別是選用多臺設備      時會更低，浪費物料的機會將數倍或翻番增加。
