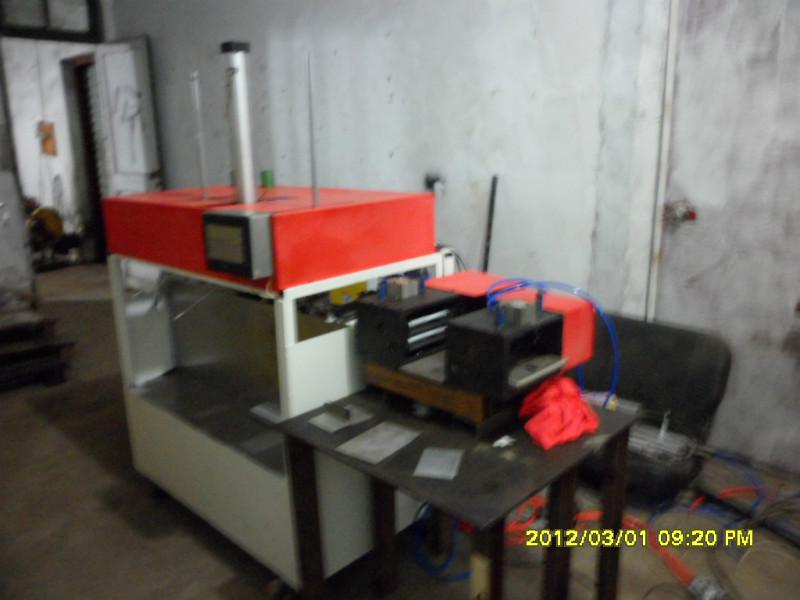

片料送料機操作說明—蘇州祥翔機械提供

無錫市片料送料機廠家

采購數量

1 臺以上

價格

￥30000.00

運費： 江蘇蘇州市相城區 | 賣家支付運費

購買數量： 庫存 100臺

在線詢盤聯系廠家：18012623058 0512-65807080

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（片料送料機操作說明—蘇州祥翔機械提供）

品牌： 其他
型號： 非標定做
規格： 非標定做

專業研發制造“片料送料機，全自動取料裝置”廠家【蘇州祥翔機械】

片料送料機操作說明書：
本機采用FX3U系列PLC，TH765真彩觸摸屏，所有操作在觸摸屏上可全部完成，并可設定參數，監控開關狀態，現簡要說明如下：
一?觸摸屏主畫面：
?
片料送料機：按操作畫面1可進入自動片料送料操作畫面，在自動啟動后必須先停止后才能選擇到手動狀態；可以執行相應手動動作；注意料內外后前后的動作必須在料上到位X10時才能動作；
送料測試可以走單段設定距離；而正轉和反轉時寸動動作；
?
片料送料機：按參數設置進入?yún)?shù)設置畫面
按ESC鍵回到主畫面
機床輸入輸出信號說明
?
片料送料機：輸入信號為24伏，NPN輸入，
料檢信號為光電開關信號；氣缸為磁性開關；
因PLC為晶體管，負載電流小，輸出必須通過接到中間繼電器加以放大
片料送料機：動作流程：
片料自動輸送:片料在自動模式下為全自動輸送，當料檢X2為空時，，上料氣缸自動向Y6下行，吸料盤裝有光電開關自動偵測片料X11位停下，真空泵工作Y13吸料，當有料后氣壓開關信號X3發出，上行Y5到頂X10，料向內氣缸Y17向內到X12，料下到位料檢2位X6，夾緊氣缸Y16夾緊，等候滾輪自動運行信號后；夾緊1氣缸Y14松開，料前Y11前進到位X15，夾緊氣缸1夾緊,料后Y12后退到位X15,伺服送料開始送料;后側的氣缸檢測信號X7觸發后會自動夾緊，請調到合適位置；
片料送料機：可在特殊功能選擇，1?每段停機?選擇后每段片料結束后暫停，等待啟動運行；
2計數開關?選擇后根據所設次數自動停止；
3每次切斷?選擇后沖床離合處于單次狀態；而不選擇則沖床處于連沖狀態；
注意：為保證片料位置準確，自動運行前請把料道上的片料取走，否則不能運行；發生故障后，請手動將各氣缸恢復至原位，及料上位X10,料后位X15,料外位X13到位；
