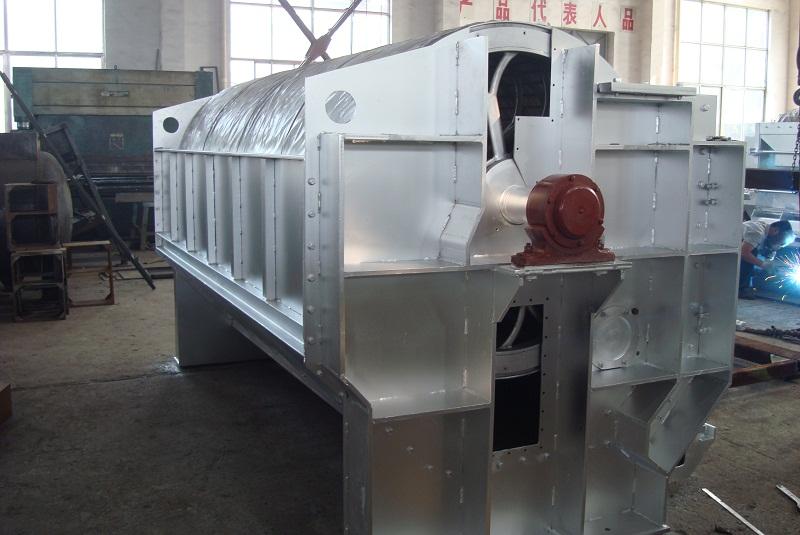

供應圓網壓力成型器

濟南市圓網壓力成型器廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 13615319003 郵箱： sdjnwangcheng1987@163.com

傳真： 0531-87229188 地址： 山東濟南市

在線詢盤聯系廠家：13615319003 0531-87229188

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應圓網壓力成型器）

圓網壓力成型器章、概述
壓力式圓網成形器采用壓力成形原理。壓力成形是漿流在壓力下沿著一定輪廓的流道通過網籠進行過濾脫水的成形過程。
該成形器結構簡單，操作方便，占地面積小。漿料稀釋后經方錐管進入布漿管，再進入頜形混合室。由于布漿管總截面縮小，進入混合室速度提高，使纖維縱橫交錯混合后通過堰板狹口最后進入網籠與薄唇板成形區形成紙頁，漿流在頜形混合室產生微湍流有利于纖維分散均勻，上唇板與網籠間隙均勻且可調節，漿流可由方錐管終端出口調節10-20%回流量，因此紙業成形后表面細膩均勻，纖維組織好，橫向定量差在1.5-2%,紙頁強度好，縱橫拉力比在2.5-3。由于成形器流量范圍大，堰板開口調節范圍大，可方便調節漿速以適應車速變化，確保紙頁強度。該成形器由一根橫向梁懸掛混合室，上下唇板、調節機構、圓網、伏輥、移動噴水及支架組成，結構緊湊。其提升或降落由氣缸驅動完成，操作靈活方便，伏輥采用氣缸加壓或提升，方便操作。
該成形器單網紙頁抄造定量30-100g/m?，上漿濃度0.3-1%故可根據生產紙板定量選擇多臺組合，且有較好的層間結合力，此適應多品種紙及高定量紙板的生產。

第二章、主要技術規范
一、總體數據：
1、成形器左右手：右手機（站在卷紙機處看濕部，傳動裝置在右側）
2、成形器寬：3750mm
3、軌距：4400mm
4、車速范圍：60-120m/min
5、抄造定量：30-100g/m?
6、進口總管循環量：10%
7、通過堰板流量：15400升/分，最小2310升/分
8、氣站壓力：0.4-0.6Mpa
9、外形尺寸：4600×2100×2800mm
10、網籠中心高：922mm（從底軌上至網籠中心）
二、進口總管：
1、進口直徑：Ф245mm
2、循環口直徑：方86×50mm
三、初級分配管：
1、小孔徑：Ф16mm
2、長度：850mm
3、每個成形器上此管數量：74
四、成形器調節機構：
1、調節環每轉一圈位移：2mm
2、圓網籠直徑：Ф1500mm
3、直徑允許偏差：±0.5mm
4、面寬：3750mm
第三章、結構簡述
一、混漿室及方錐管：
混漿室支撐在箱體樞軸箱上，小孔徑的塑料分配管連接到方錐管的頂表面上，上端連到混漿室。該不銹鋼混漿室與上唇板，下唇板及唇板彎曲部件及定邊密封裝置裝配在一起。如圖1、2。
二、圓網：
圓網采用不銹鋼串片網籠，不僅防腐、耐磨，而且增加了濾水面積，提高了車速，同時使抄造均勻，提高了成紙質量。
第四章、安裝說明
一、基礎：
根據紙機安裝位置及走向布置平面圖和基礎圖，放線，挖坑，澆灌混凝土，配筋由土建設計確定。地腳螺栓孔大小及孔距符合圖紙要求，自然養護期為28天，如須提前安裝必須采取必要的養護措施，但養護期不得少于14天。
二、基礎驗收：
應對基礎孔詳細檢查，孔距允許偏差10mm，孔眼要垂直，孔內要清理干凈，基礎標高應留有加墊鐵的余量20-40mm，不得有露筋，蜂窩，裂紋等缺陷，基礎標高應符合圖紙要求，錘擊聲音均勻。
三、安裝前應照裝箱單清點零部件。
四、底軌安裝應采取二次找正，二次澆灌的方法：
找正的內容是標高，水平度，平行度，三者同時進行一次找正。用三級精度的平尺和方柜水平儀，二次找正用二級精度的平尺和方柜水平儀及塞尺。
找正的精度數據如下：
1、水平度：底軌本身橫向0.04mm，縱向一塊0.03-0.05mm，一條0.1-0.15mm，兩條底軌的跨度水平0.04mm。
2、平行度：兩平行底軌中心線的平行度不大于0.03mm。
3、標高允差：3-5mm。
五、安裝順序：
安裝應先從立柱開始，兩立柱中心線應與底軌中心線垂直。立柱定位后，安裝橫梁，箱體，再裝網籠，然后裝成形器部分，最后裝伏輥，移動噴水。然后沿立柱裝氣路及氣控柜，氣控柜可安裝在立柱上，位置由用戶自定。
六、氣動部分安裝后進行系統氣壓實驗：
