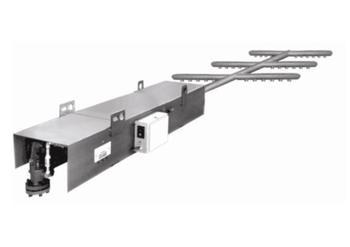

供應HXC-5伸縮式吹灰器

    HXC-51和HXC-52型吹灰器用于吹掃鍋爐受熱面上的積灰和結渣。          聯系電話：13997912770；傳真0724-6500038主要用在捕渣管、過熱器、再熱器及省煤器上的積灰和結渣，也可用來爐頂和管式空氣預熱器的積灰。     A．清掃原理
    從伸縮旋轉的吹灰槍管端部的一個或幾個噴咀中，噴出壓縮空氣或蒸汽持續沖擊、清洗受熱面是本吹灰器的工作原理。噴咀的軌跡是一條螺旋線，導程為100、150或200mm，由吹灰器行程和吹灰要求決定。吹灰器退回時，噴咀的螺旋線軌跡與前進時的螺旋線軌跡錯開1/2節距。見兩個噴咀、100mm導程的吹灰軌跡圖。
    如果選用螺旋線相位變化機構裝在吹灰器上，噴咀軌跡就不會恒定重復。這種機構在每個吹灰周期中，使噴咀的相位預先改變。對于導程100mm的吹灰器，每個吹灰周期開始時，吹灰槍比上一周期轉過了47.409°，噴咀軌跡完全重復的情況，要到吹掃448次后才會出現。
    B．主要機構
    （1）噴咀——對每一吹灰器專門選定。
    （2）噴咀傳送機構——吹灰槍管、跑車和電動機。
    （3）向噴咀提供吹灰介質的機構——閥門、內管、填料壓蓋和吹灰槍臂。
    （4）支承和包容吹灰器元件的機構——兩點支吊的箱式梁。
    （5）控制系統——整個部件由梁保護，提供控制電源和動力電源，控制吹灰器的運行。
    C．吹灰過程
    吹掃周期從吹灰槍處在起始位置開始。電源接通后，電機驅動跑車沿著梁兩側的導軌前移，將吹灰槍送入鍋爐內。噴咀進入爐內后，跑車開啟閥門，吹灰開始。跑車?yán)^續將吹灰槍旋進鍋爐，直至到前端極限后，跑車反轉，引導槍管以與前進時不同的吹灰軌跡后退。當噴咀接近爐墻時，閥門關閉，吹灰停止。跑車?yán)^續后退，回到起始位置。
主要技術參數
  行程     7.62 （CA）
  7.63～13.72 （CB）
  吹灰介質   蒸汽或壓縮空氣
  進退速度（m/min）   2.185 (1.8)
  轉速（r·p·m）19 (18)
  噴咀口徑   12～32
  吹灰半徑   ～2
  吹灰角度   360°
  電動機型號、規格
  （中國國內使用）
   Y90S—6型  0.75KW～910r·p·m （CA）
   Y90L—6型  1.1  KW～910r·p·m （CB）
  電動機電源   380V.3P.50Hz
  近似重量   360kg+行程×116kg（CA）
  400kg+行程×135kg（CB）
    注：吹灰器行程、進退速度、轉速、噴咀數量及口徑、吹灰介質壓力和流量等根據鍋爐、燃料、介質的具體情況確定。
