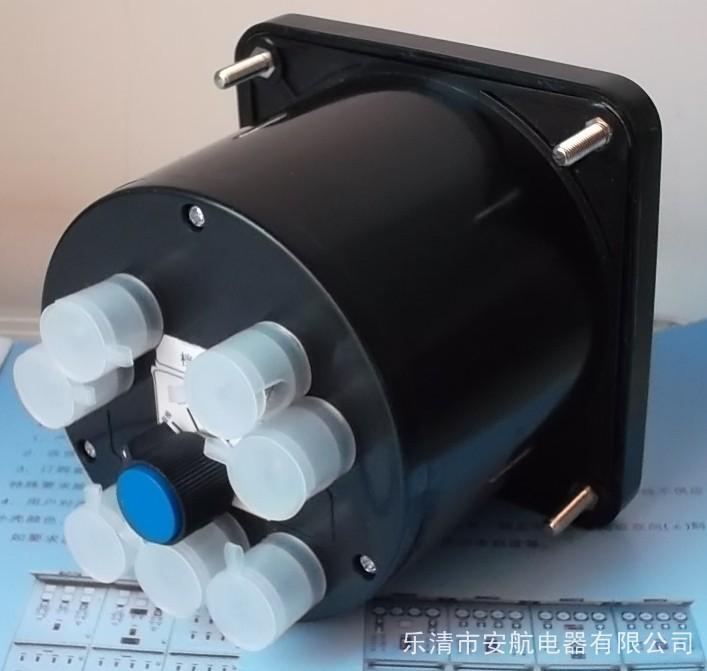

供應45L9-BMΩ交流電網絕緣電阻監測儀

生產廠家(交流電網絕緣電阻監測儀表 240度)
安航電器AN&H。240度交流電網絕緣電阻監測儀表(一體化帶報警表)45L8-BMΩ、45L9-BMΩ、0-5MΩ、AC220V輸入經上海計量局測試合格，外形尺寸110X110mm  開孔101mm。產品符合國家標準GB/T7676-1998.報警表45L9-BMΩ 、 45L8-BMΩ 、LS110-BMΩ，適用于船舶配電柜、鐵路火車、電力系統、石油化工、工礦、核電站、移動電站等高要求、環境惡劣場所。儀表采用的機芯結構本系列電表測量機構為磁電系(游絲、張絲)支承，轉動部分無磨擦，工作可靠，抗機械沖擊性能高，還可代替進口表。各種型號規格都可以做。100V 110V 220V 380V 400V 450V等

 1、交流電網絕緣電阻臨測儀(一體化高阻表)
Q/F96-BMΩ交流電網絕緣電阻監測儀是用對船舶交流電網不良接地進行監測報警的儀器。
本儀器用于連續監測500V 以非接地式交流配電系統中船舶與電氣回路之間的絕緣電阻，并在電網絕緣電阻出現異常，絕緣電阻低于儀器設定的報警值時發出聲光報警信號。
本儀器的有效測量范圍0.005-5MΩ，報警檔值為10KΩ、30KΩ、60KΩ、100KΩ共四檔
外報警訊號輸出端容量為DC24V/3A或AC220/1A.4、5為常開端，5、6為常閉端。
正確接線后，接通電源，電源指示燈亮，儀器處于監測狀態，指針指示即為電網絕緣電阻值。
可根據需要設定報警值，并將設定紅針調到相應的檔值，當電網絕緣電阻低于設定值時， 儀器將輸出報警訊號，此時絕色報點。當絕緣電阻恢復正常時，儀器報警狀態自行取消。
在同一網絡中，不能同時使兩臺監測儀或其它儀器同時測量一網絡的絕緣電阻。
如需判斷儀器正作是否正常，可進行自檢。自檢完畢后必須將儀器恢復到正常工作狀態。
注：本表測量0-5?，額定工作電壓AC220V



船舶、火車儀表表系列概括：

Q(F)96船用表系列：
安裝尺寸：96*96mm    開孔尺寸：92*92mm
Q(F)72船用表系列
安裝尺寸：72*72mm    開孔尺寸：68*68mm
45L8船用表系列
安裝尺寸：110*110mm   開孔直徑尺寸:101mm     圓形直徑：101mm
63L1船用表系列
安裝尺寸：80*80mm     開孔直徑尺寸：71mm     圓形直徑：71mm
 公司主要生產：電流表、電壓表、頻率表、功率表、功率因素表、高阻表、絕緣電阻一體化高阻監測儀、同步S表、同步帶并車SM表、轉速表、舵角表、壓力表、溫度表、流量表、米分表、米速表、計時表、平方表等一系列船用儀表，質量可靠、外觀精美，
結構特征
 交流儀表是在直流表上外附晶體管整流電路裝置而成，儀表消耗功率小。
由于指針具有240度的偏轉度，又采用了透明有機玻璃表蓋，能獲得寬廣清晰的讀數。
主要技術性能
環境條件：-25～+40℃(交流表0～+40℃)
相對濕度：25％～80％
耐機械力性能：抗機械沖擊性能高,振動在加速度0.7g的條件下滿意運行;能承受加速度為150m/ s?及沖擊頻率每分鐘80-120次，歷時2小時的運輸震。
外殼: 外殼防護符合IP22要求
耐壓：交流50Hz，AC2000V，歷時1分鐘。
重量：小于1Kg
工作位置：垂直(⊥)使用。

樂清市安航電器有限公司專業生產船用儀表型號有：(外形尺寸96X96mm  F96，Q96, LS96，51L4, 51L5，51L6, 51T6, 51C4 51C5 51C6)，(外形72X72mm F72，Q72，61L13，61L14, 61T13, 61C13, 61C14)，(外形110X110mm 45L8，45L9, LS110， 0577，61733， 528，2101，2102，2103，2104，2105，2106，2107，2108，2109, 45T9, )，(外形80X80mm  63L1，63L2，63L10，63L18，63L19, 63C1, 63C2, LS80, 2181, 2182, 2183，2185，2186，2187，2188，2189)，45D1，45C1，13D1，13C1，45C3，45L1，63C11，63C7，63L7，62C12，69C7，69L7，84C2，84L2型等系列安裝式電表。及B-2交流電網絕緣電阻監測報警器；ZDB-24型直流電網絕緣電阻監測報警器，電子式同步指示器(SM表)和DMF-1同期脈沖發送裝置；NGJ-1逆功率繼電器；DB-A多功能保護裝置；MPMI多功能電力監測儀；THG4-0.5TH型船用電壓互感器
