詳細信息（供應渦輪流量計）

一、慨述

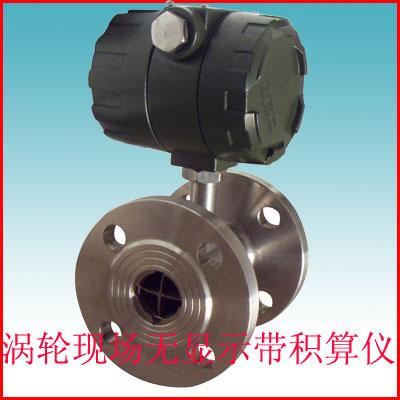

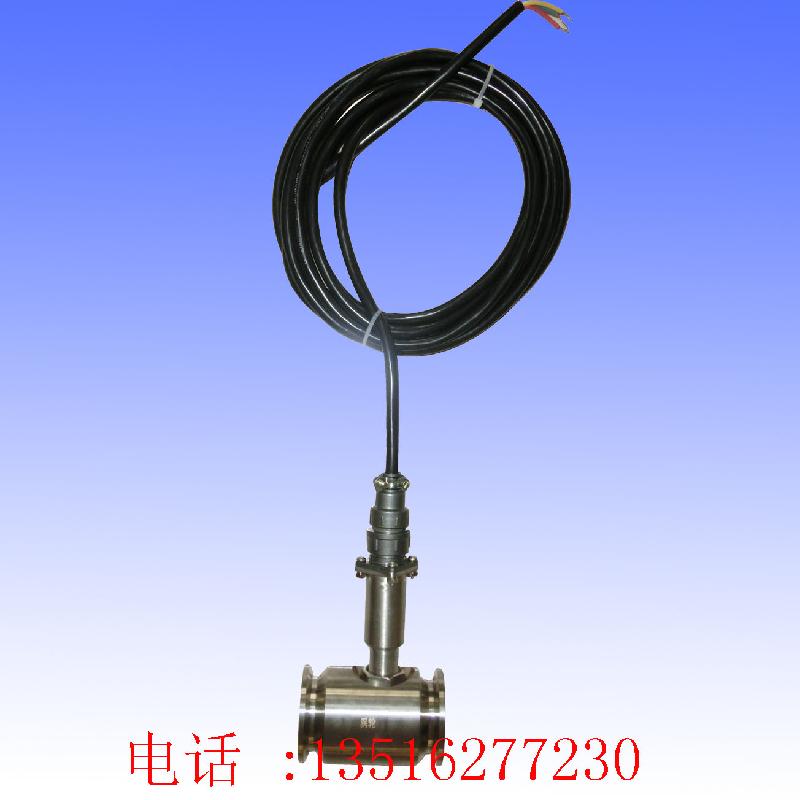

?LWGY系列渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。
傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExmIIT6),可在有危險的環境中使用。
傳感器適用于在工作溫度下粘度小于5×10-6m2/s的介質，對于粘度大于5×10-6m2/s的液體，要對傳感器進行實液標定后使用。
如用戶需用特殊形式的傳感器，可協商訂貨，需防爆型傳感器時，在訂貨中加以說明。

二、工作原理
流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，這個比值即為儀表系數。用K表示。
K=3600X

或K=

式中：f—流量信號頻率（Hz）
??Q—脈沖數
V—體積總量（m3或L）
???每臺傳感器的儀表系數由制造廠填寫在檢定中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

三、?技術參數：（見表）

公稱通徑	流量范圍（m3/h）	工作壓力（MPa）	安裝形式	準確度	材質
4	0.04~0.25	1.6 2.5 4.0 6.3 10 16 26 42	螺紋	0.5/1	304 316
6	0.1~0.6		螺紋	0.5/1
10	0.2~1.2		螺紋	0.5/1
15	0.6~6		螺紋、法蘭	0.5/1
20	0.8-8		螺紋、法蘭	0.5/1
25	1~10		螺紋、法蘭	0.5/1
40	2~20		螺紋、法蘭	0.5/1
50	4~40		螺紋、法蘭	0.5/1
80	10~100		法蘭	0.5/1
100	20~200		法蘭	0.5/1
150	30~300	1.6 2.5 4.0 6.3	法蘭	0.5/1
200	80~800	1.6 2.5 4.0 6.3	法蘭	0.5/1

※42MPA以上的渦輪流量計一般采用焊接方式
2、適用粘度≤50Mpa.s，以下的介質。
3、介質溫度：-20~+120℃
4、環境溫度：-20~+50℃??濕度：5%~95%??大氣壓86kpa~106kpa
5、供電電源：外供電?：電壓：12V+10%或24V+10%，電流：≤20mA?內供電：3.6V鋰電池一塊
6、輸出電壓幅值：高電平≥8V,低電平≤0.8V。
7、傳輸距離：傳感器至顯示儀表的距離可達1000m?
