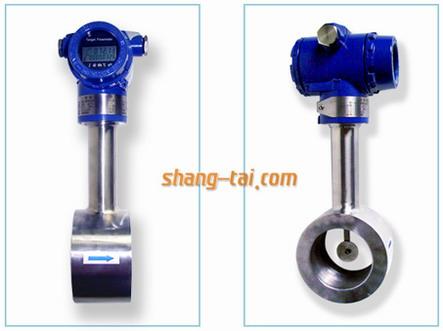

供應電容靶式流量計，SBL/STF系列靶式流量計

西安市電容靶式流量計廠家

價格： 4000

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 13759878187 郵箱： xaflow@163.com

傳真： 029-84211219 地址： 陜西西安市

在線詢盤聯系廠家：13759878187 029-84211211

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應電容靶式流量計，SBL/STF系列靶式流量計）

西安上太儀表專業研發、生產及銷售電容靶式流量計，采用的第三代電容式力傳感器，性能遠優于采用機械式、應變片式的老式靶式流量計。產品系列豐富，包括STF/SBL各大系列，歡迎致電洽談。
【電容靶式流量計產品原理】

靶式流量計于六十年始應用于工業流量測量，主要用于解決高粘度、低雷諾數流體的流量測量，先后經歷了氣動表和電動表兩大發展階段。

STF/SBL系列智能電容式靶式流量計是在傳統力傳感器的基礎上，隨著新型傳感器、電子技術的發展研制開發成的第三代電容力感應式流量計，具有很高的靈敏度、準確度，量程范圍寬。

當介質在測量管中流動時，因其自身的動能通過阻流件(靶)時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ.V2/2
式中：F ——阻流件所受的作用力
      Cd——物體阻力系數
      A ——阻流件對測量管軸向投影面積(mm2)
      ρ ——工況下介質密度(kg/m3)
      v ——介質在測量管中的平均流速(m/s) 阻流件(靶)接受的作用力F，經剛性連接的傳遞件(測桿)傳至電容力傳感器，電容力傳感器產生電壓信號輸出：
V=KF，由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。 STF系列智能流量計以其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性。

◆ 管徑范圍寬：Φ10~Φ2000至更大；
◆ 溫度范圍廣：-196 ~ 500℃；
◆ 適用多種介質：氣體、液體(包括高粘度液體、原油、漿體)、蒸汽；
◆ 適用于低流速介質，其可測量流速為0.08m/s。

【靶式流量計產品參數】

產品名稱	靶式流量計，電容式靶式流量計
適用介質	煤氣，氣體，煙氣、蒸汽，液體，重油，原油，污水，瀝青的流量計量
管徑(DN)	DN15～DN6000mm至更大
公稱壓力	0.6～42MPa (指連接法蘭公稱壓力，非介質的工作壓力)
工況溫度	-20～+500℃(需更高溫度請與工廠聯系)
測量精度	±0.2～±1.5%FS
量程范圍	1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%)
殼體材質	碳鋼；不銹鋼；
供電方式	內置3.6VDC鋰電池(可用兩年)；外供24VDC；
輸出信號	4～20mA二線制；脈沖0～1000HZ；RS485
防護等級	IP65；IP67
防爆標志	本安型ExiallCT4；隔爆型ExdllCT4
表頭顯示	累積流量；瞬時流量；滿量程百分比；工況壓力；工況溫度；故障自檢
連接方式	管道法蘭式(DN15-300mm)；插入式(DN100- N6000mm至更大)。
安裝要求	可水平、垂直安裝；前后直管道應滿足D后5D(D公稱通徑)
特殊連接	螺紋式；對夾式；在線拆裝式；(需特殊連接定貨時請說明)

【靶式流量計產品特點】

◆ 采用的第三代電容式力傳感器，性能可靠，精度、靈敏度高；
◆ 耐臟污，不堵塞，抗振動、電磁干擾，抗雜質能力特強；
◆ 無可動部件，耐臟污，一體式智能顯示，安裝簡便免維護；
◆ 壓力損失小，僅為標準孔板的1/2△P左右；
◆ 適用介質范圍廣：能準確測量各種溫度下的氣體、液體、蒸汽流量，可測二相流；
◆ 可選用多種防腐及耐高低溫材質(如哈氏合金，鈦等)；
◆ 整機全密封無死角，無任何泄漏點，可耐42MPa高壓；
◆ 傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
◆ 具有多種安裝方式供選擇，安裝簡單，費用低；
◆ 具有一體化溫度、壓力補償，直接輸出質量或標方；
◆ 具有可選小信號切除、非線性修正、濾波時間可選擇；
◆ 計量準確，精度可達到0.2~1.5%；
◆ 重復性好，一般為0.05～0.08%，測量快速；
◆ 儀表內設自檢程序，故障現象一目了然；
◆ 多種輸出形式，能遠傳各種參數；
◆ 抗震動性強，一定范圍內可測脈動流。

【電容靶式流量計典型應用】

◆ 高爐煤氣、焦?fàn)t煤氣、煙道氣等臟污、結垢、低壓、低流量的氣體計量場合；
◆ 原油、重油、瀝青、、渣油、導熱油、潤滑油等高粘度介質；
◆ 、氨氣、含硫煙氣、電廠煙氣等腐蝕性氣體介質的流量計量；
◆ 大型管道、矩形管道、負壓管道、不規則管道；
◆ 高溫介質，如飽和蒸汽，過熱蒸汽【靶式流量計安裝注意事項】
不允許直接在流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件，如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度，直管段要求D,后5D，對于新完工的工藝管道，應行初步吹掃后再安裝流量計。【電容靶式流量計應用現場】

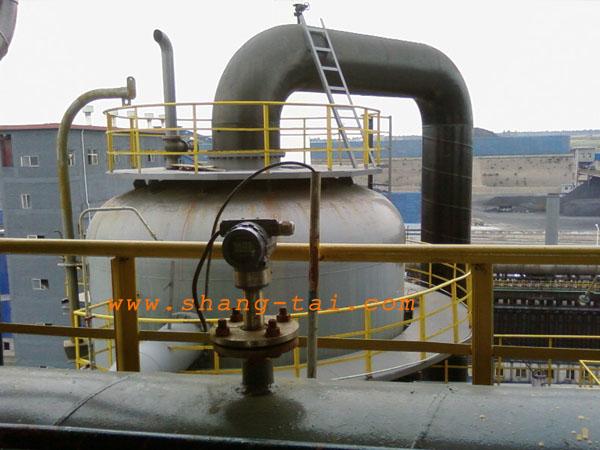

插入式電子靶式流量計

【生產能力】年產一萬套
【公司網站】www.shang-tai.com
【銷售熱線】029-84211211，13759878187
西安上太儀表感謝您關注本公司產品！依托古都西安堅實的工業基礎、強大的科研能力，匯集西部尖端人才，上太人以“嚴謹、務實、創新”為理念，為客戶奉獻行業。我們鄭重承諾，本公司產品從出廠之日起12個月三包，出現非人為損壞質量問題，本公司負責包修、包換、包退，并提供終身維護服務。標簽：西安市電容靶式流量計 西安市電容靶式流量計廠家
