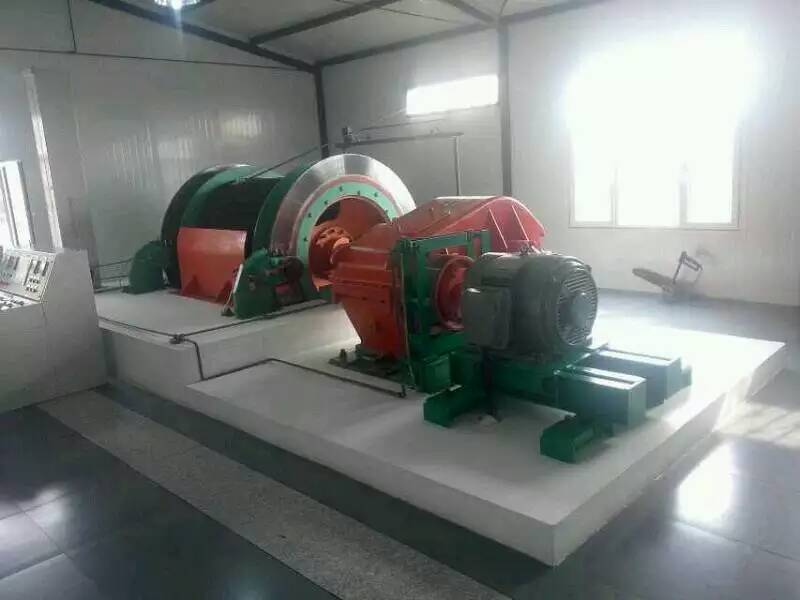

產品展示 》》 鶴壁市礦用提升絞車廠家_供應JTK型礦用提升絞車改JTP絞車 1.6米礦用提升絞車JTP-1.6變頻絞車滾筒直徑1.6
產品特點、主要用途及適用范圍
本提升機是依據中華人民共和國安全生產行業標準AQ1035-2007 AQ1033-2007《煤礦用JTP型 JK型礦井提升機 安全檢驗規范》和鶴壁市通達礦山設備有限公司企業標準Q/HBHF002-2011 Q/HBHF003-2011《JTP型礦用提升絞車與單繩纏繞式礦井提升機》設計制造的產品。適用于煤礦、金屬礦和非金屬礦的地面或井下的傾斜巷道和小型豎井作升降物料及人員。
二 提升機的工作條件
本機應置于環境溫度0℃～40℃，相對濕度不大于85%（環境溫度為20℃±5℃時），海拔高度不超過1000m的機房?jī)?nèi)工作； 對于海拔超過1000m時，需要考慮到空氣冷卻作用和介電強度的下降，選用的電器設備應根據制造廠和用戶的協議進行設計或使用。
警告：
（1）本提升機嚴禁用于有瓦斯、煤塵等易燃、易爆氣體的場所！
（2）本提升機嚴禁超負荷運行！
（3）本提升機嚴禁停電溜放！
三 結構特征及工作原理
提升機主要由主軸裝置、盤形制動器裝置、液壓站、深度指示器、減速器、彈性套柱銷聯軸器、齒輪聯軸器、電動機、操作臺及電氣控制系統等部件組成。
當啟動主電機時，由電動機轉子通過彈性聯軸器將動力傳遞到減速器的高速軸上，經過減速器傳動減速后，再由減速器的被動軸通過齒輪聯軸器傳遞給主軸裝置。若不斷改變電動機的轉向，可使卷筒進行纏繞或放松鋼絲繩，使提升容器在井筒作上下往返周期性運動。
1 主軸裝置
主軸裝置的卷筒全部采用Q345鋼板焊接而成。卷筒內部設有支環，屬于厚殼薄支彈性支撐結構。
單筒主軸裝置由卷筒、主軸、軸承座、左右輪轂等組成。主軸承為雙列調心滾子軸承，右輪轂與主軸為過渡配合，左輪轂與主軸采用過盈配合。卷筒與左右輪轂的聯接全部采用高強度螺栓聯接。其擰緊力矩為70.1×9.8Nm(70.1kgfm)
主軸裝置由主軸、軸承座、固定卷筒、活動卷筒、調繩離合器等主要零部件組成。固定卷筒裝在主軸的傳動側，其與輪轂的聯接與單筒主軸裝置相同?；顒?dòng)卷筒在主軸的非傳動側，活動卷筒的右幅板與輪轂采用高強度螺栓聯接，其擰緊力矩各產品規格均為70.1×9.8Nm(70.1kgfm)通過銅瓦滑裝在主軸上，左輻板上用高強度螺栓固定調繩離合器內齒圈，內齒圈右端裝有耐磨瓦，滑裝在調繩輪轂上，調繩輪轂通過盈配合方式與主軸聯接傳遞扭矩。
本系列提升機采用機械式徑向齒塊調繩離合器。這樣當齒塊與固定在卷筒幅板上的內齒輪相嚙合時，使游動卷筒與齒塊連接在一起傳遞轉矩。需調繩時，松開緊固定位螺栓可轉動絲杠使齒塊外移與內齒輪脫開，流動卷筒閘住。轉動固定卷筒，內齒輪與游動左支輪通過尼龍瓦作相對運轉，以達到調繩的目的。
2 減 速 器
提升機采用的減速器是雙圓弧圓柱齒輪減速器和硬齒面漸開線圓柱齒輪減速器。其中JLH-1000-73為二級圓柱齒輪減速器，ZLSH-1150和ZLSH-1300為二級圓柱齒輪減速器，ZSY-560為硬齒面漸開線三級圓柱齒輪減速器。主要由高速軸、中間軸、低速軸、齒輪、軸承及箱體等組成。在減速器上部，設有窺視孔蓋板，可檢查各齒輪副的嚙合情況，觀察分析潤滑油和加注新的潤滑油。減速器的下部設有油標（油尺），用以確定油位。
3 盤形制動器裝置
盤形制動器是礦井提升機制動系統的重要部件，作為工作制動和安全制動時用，因此該部件不僅要求結構緊湊，重量輕而且要求安全、可靠、動作靈敏，其結構和作用原理。
4 液壓站
（1） 液壓站的組成
（2） 液壓站的功能及用途
液壓站是礦井提升機的重要部件，它和盤形制動器組合為一完整的制動系統，它的性能和質量好壞，直接影響到礦山的產量、設備的壽命、人身的安全等，因此使用單位都應重視液壓站的工作狀況。
為了給不同的礦井提升機配套使用，液壓站有兩種型號：TY3-D型適用于單繩單筒礦井提升機、TY3-S型適用于單繩礦井提升機。本系列產品單繩提升機采用機械調繩，因此單繩提升機均使用TY3-D型液壓站。
TY3-D型液壓站主要用途是：
1）可以為盤形制動器提供可調節的壓力油，以獲得不同的制動力矩，使提升機運轉、減速和停車。（即進行工作制動）
2）在任何事故狀態下，進行緊急安全制動，使制動器的油壓很快降到預先調定的某一值，經過延時后，制動器的油壓迅速回到零，使整個提升系統處于制動狀態，即停車狀態。
3）當液壓系統中油壓達到某一值（6.5Mpa）時，電接點壓力表會發出信號，實施安全制動。
5 深度指示器
（1）深度提示器采用的是牌坊式結構。
a）深度指示器傳動裝置；
b）加式外殼裝置；
c）連接桿；
d）左旋螺母；
e）信號拉桿；
f）蝸輪傳動裝置；
g）減速極限開關裝置；
h）過卷極限開關裝置；
i）限速自整角機裝置（3m/s以上裝配）；
j）深度失效裝置；
（2）深度指示器特點和作用。
a）深度指示器結構簡單、視覺方便，可以滿足不同井深的需要；
b）能夠自動發送減速和過卷信號；
c）用戶可根據實際需要，在指示板上標記刻度；
d）當接近井口提升速度大于2m/s，應能自動限速和安全制動；
e）當指示器深度失效時，能夠自動發出信號實施安全制動。
工作原理：
當主軸轉動時，通過指示器傳動桿傳動帶動深度指示器上裝的蝸輪傳動裝置，再由齒輪傳動給絲杠，使帶有指針的絲母上下移動，從而顯示出提升容器在井筒中的相對位置。
深度指示器的框架上下兩端各裝有減速和過卷行程開關，當提升容器到達減速或過卷位置時，指針上的碰塊使行程開關動作，發出信號。各行程開關的位置均可根據實際需要進行調整。
自整角機限速裝置的自整角機（BD-404A）其軸上裝有杠桿，使左右輪上的限速凸輪板在減速時碰壓其杠桿上的滾子，使自整角機的軸轉動。要求限速凸輪板從碰壓滾子開始到限速結束，保證自整角機轉動45°。
6 聯軸器
（1）彈性套柱銷聯軸器作主電機與減速器連接之用。它是由半聯軸器、彈性套、柱銷擋板等組成，半聯軸器與主電機軸和減速器的高速軸均用鍵連接，由于柱銷的緩沖減速作用，而具有傳動平穩、噪聲小、壽命長和安全可靠等特點。
（2）齒輪聯軸器
它是由外齒軸套、內齒圈、壓蓋和高強度螺栓等組成的。齒輪聯軸器用于連接減速器低速軸與主軸裝置，其主要特點是傳遞轉矩大，并可較好地補償兩軸的微量偏斜和不同軸。
7 操作臺
提升機運行時的操縱均集中在操作臺上進行控制。在操作臺的斜臺面上裝有直流電壓表、直流毫安表、光電編碼指示、交流電壓表和制動功能電源、動力制動投入、液壓站工作、安全閘啟動等各種按鈕旋鈕和指示燈。在操作臺的水平臺面上裝有主令手柄和操縱手柄。主令手柄與操作臺的主令控制器相連，操縱手柄的下部與工作制動機構相連。在操作臺的下部裝有腳踏開關，腳踏制動作用在下放重物或在提升絞車正常運行需要隨時減速時。操作臺的內部構成元件見附圖。
操作臺的操縱按電氣控制系統的要求進行。
8 調繩離合器
調繩機構分為液壓調繩機構和機械調繩機構。液壓調繩機構的調繩性能是通過液壓站的換向閥實現，本系列提升機采用機械調繩機構。在調繩時，活動卷筒的閘瓦應處于安全制動狀態，固定卷筒的閘仍能正常操作。
三 電氣控制系統和后備保護
TKD-A-1186電控設備，為控制電壓380V，電機容量320KW以下的JK型礦井提升機配套使用。符合JB/T4263-2000“交流傳動礦井提升機電控設備廠技術條件”。根據用戶的不同需要，也可以選用高壓八級電控設備。
