詳細信息（供應Z41T-10型楔式閘閥長期供應 消防*銅芯鑄鐵法蘭暗桿楔式閘閥Z45T排污）

品牌： 沈高
型號： Z45T
連接形式： 法蘭
主體材料： 鑄鐵
公稱通徑： 25-500（mm）
適用介質： 水

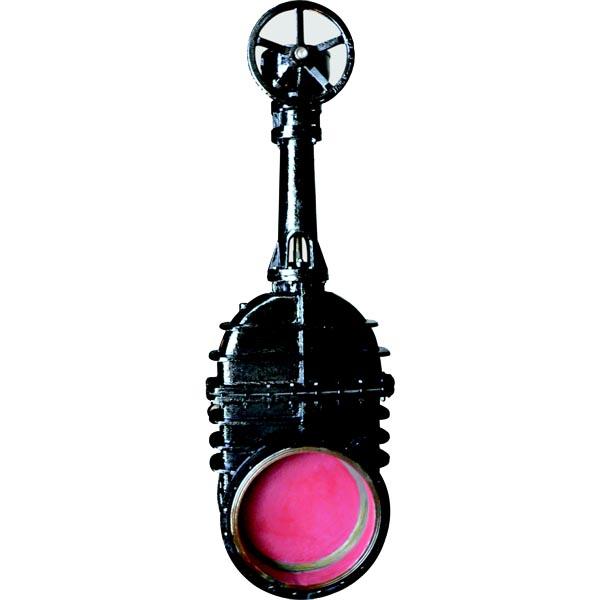

供應Z41T-10型楔式閘閥長期供應 消防銅芯鑄鐵法蘭暗桿楔式閘閥Z45T排污

產品簡介：

Z45T鑄鐵暗桿楔式閘閥廣泛適用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。

工作原理：

閘閥的種類按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。本類閥門在管道中一般應當水平安裝。

閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。

閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥(亦叫明桿閘閥)。通常在升降桿上有梯形螺紋，通過閥門的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏Α?/span>

開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象，通常在開到頂點位置上，再倒回1/2－1圈，作為全開閥門的位置。因此閥門的全開位置，按閘板的位置（即行程〉來確定。有的閘閥，閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。

undefined

產品特點：

1、本閥是暗桿閘閥，閥體質量高，外觀漂亮。

2、材質采用標準HT200是大體重型閥門，使用溫度可達200度，保證質量。

3、產品廣泛應用于各大電廠，化工廠，石油行業，制藥行業等高標準高要求的行業。

試壓規范：

型號	公稱壓力（MPa）	試驗壓力（MPa）		工作溫度（℃）	適用介質
		強度（水）	密封（水）
Z45T-10	1.0	1.5	1.1	≤120	蒸汽、水
Z45W-10				≤100	油品、煤氣

主要零件材料：

零件名稱	材料
零件名稱	Z45T-110	Z45W-10
閥體、閥蓋	灰鑄鐵	灰鑄鐵
閥板	灰鑄鐵+黃鋼	灰鑄鐵
閥桿	碳鋼	碳鋼
手輪	灰鑄鐵	灰鑄鐵
閥桿螺母	青鋼	青鋼

型號	公稱通徑DN（mm）	尺寸								重量
型號	公稱通徑DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	Do	重量
Z45T-10 Z45W-10	40	165	145	110	85	18-3	4-18	240	140	16.5
	50	178	160	125	100	20-3	4-18	295	160	20
	65	190	180	145	120	20-3	4-18	320	160	25
	80	203	195	160	135	22-3	4-18	350	200	33
	100	229	215	180	155	22-3	8-18	390	200	44
	125	250	250	210	185	24-3	8-18	440	240	60
	150	270	280	240	210	24-3	8-23	490	240	98.5
	200	292	330	295	265	26-3	8-23	620	320	135
	250	330	390	350	320	28-3	12-23	680	320	185
	300	356	440	400	368	28-3	12-23	880	400
	350	381	500	460	428	30-3	16-23	888	400
	400	406	565	515	482	32-3	16-25		500
	450	432	615	565	532	32-3	20-25		500
	500	457	670	620	585	34-3	20-25		500
