供應慶云鑫鼎TL不銹鋼拖鏈鋼鋁拖鏈鋼制坦克鏈

[不銹鋼拖鏈鋼鋁拖鏈]

德州市鋼拖鏈廠家

采購數量

1 - 10件

10 件以上

價格

￥130.00

￥120.00

運費： 山東德州市慶云縣 | 賣家支付運費

購買數量： 庫存 10000件

在線詢盤聯系廠家：18678366506 0534-3660160

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[不銹鋼拖鏈鋼鋁拖鏈]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應慶云鑫鼎TL不銹鋼拖鏈鋼鋁拖鏈鋼制坦克鏈）

品牌： 慶云鑫鼎
材質： 鋼鋁
是否庫存： 是
型號： TL
適用機床： 皆可
負載能力： 強
負載重量： 100kg
不支撐長度： 100000
矩形孔徑： 40
支撐板最大孔徑： 300
是否批發： 是
尺寸： 65*120

鋼制拖鏈分類

鋼制拖鏈，一般應用在機床機械等的電纜、油管、氣管、水管、風管上，起牽引和保護作用?！′撝仆湘湹氖褂米钤缙鹪从诘聡?，后來國內引用并創新結構。
現在的鋼制拖鏈已經廣泛使用在機床上，保護了電纜等也使機床整體看起來更美觀。
拖鏈，矩形金屬軟管，防護套，波紋管、包塑金屬軟管都屬于線纜防護產品。
鋼制拖鏈根據使用環境和使用要求的不同分為橋式鋼制拖鏈，全封閉鋼制拖鏈，半封閉鋼制拖鏈三種。

鋼制拖鏈介紹

TL系鋼制拖鏈的主體是由鏈扳(優質鋼板鍍鉻)支撐扳(擠拉鋁合金)軸銷(合金鋼)等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈扳經鍍鉻處理外形效果新穎結構合理，靈巧強度高,鋼性好不變形，安裝方便，使用可靠,易拆裝，尤其是采用高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間使用不變形,不下垂。
1.拖鏈可適應移動速度40米/分。
2．拖鏈在移動速度時，噪聲聲壓級不大于68分貝。
3．拖鏈安全使用壽命不小于1 00萬次(往復)。
鋼制拖鏈規格

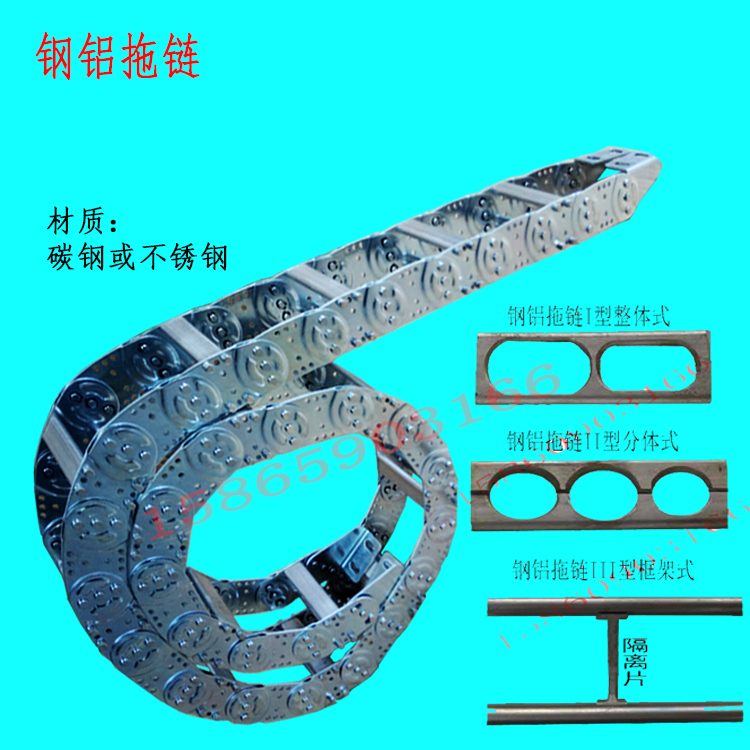

有45、65、95、125、180、225、250型，拖鏈寬度可按用戶要求定做，彎曲半徑從50-800之間。有三種支撐板的形式。（1）當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式（2）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時。可選用支撐板——分開式（3）安裝管纜的規格品種較多時，可選用支撐板——框架式鋼制拖鏈?zhǔn)褂弥斜仨氉⒁鈳c(diǎn)：
.1.TLG和TL 型鋼制拖鏈其使用行程為 40 米，適用于所有傳動方式?？呻S意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。彎曲半徑要根據電纜的直徑選擇并應達到電纜直徑的 10 倍，行程小的可相應選擇較小的半徑
2.鋼鋁拖鏈拖鏈的支撐板寬度為 150mm 至 800mm, 孔與孔之間的間隔量為10mm.鏈板的高度也就是支撐板的高度，是由電纜直徑?jīng)Q定的.
3.機床做限度運轉時，如鋼制拖鏈的寬度超過 300mm ，拖鏈的長度超過4m 時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。

選用原則

1、根據支撐板孔徑Dma來確定鏈板高度hg和拖鏈型號。
2、支撐板內腔孔徑D1=d+約等于0.1d（取整數）。其中d=電線、電纜、液、氣軟管的外徑。
3、根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑：
1）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時，可選用分開式類型支撐板；

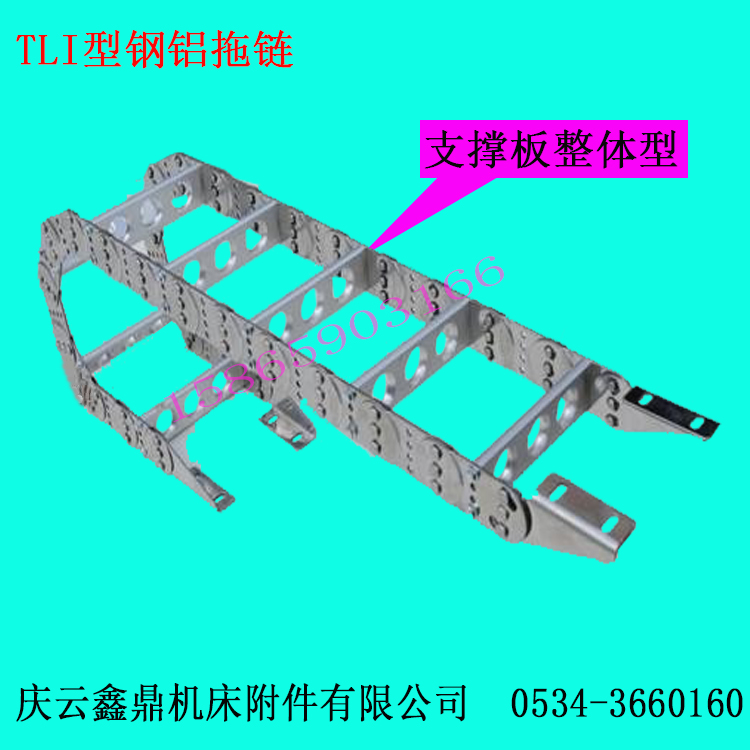

2）當拖鏈需承載較大管、纜負荷時，應選用高強度支撐板型-整塊式；

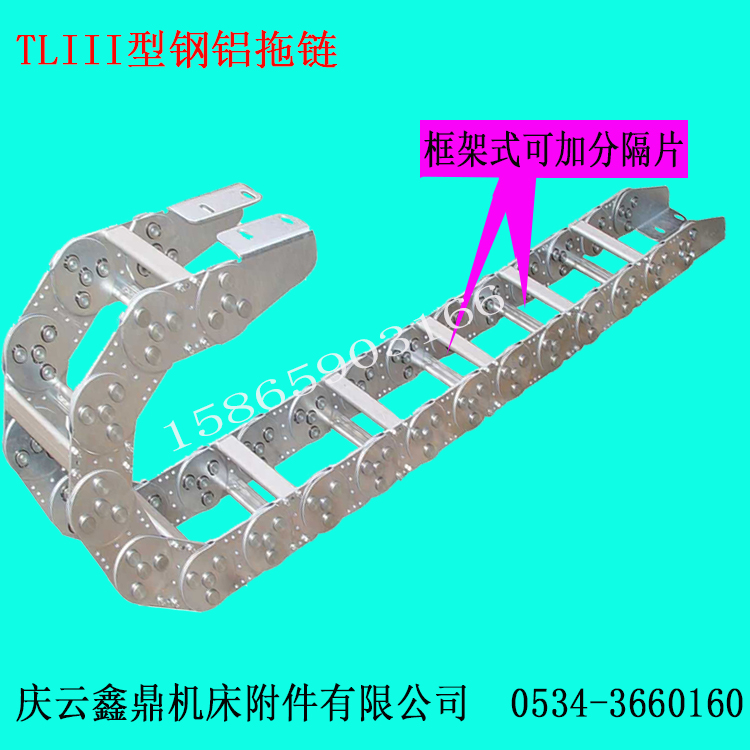

3）安裝管纜的規格品種較多時，可選用框架式支撐板。
4、機床拖鏈?zhǔn)褂脠龊鲜芟拗茥l件、或受環境影響，需采用鋼帶防護支撐板時。
5、根據安裝管纜的數量來決定支撐板寬度b1,從而得知拖鏈寬度B。

主體是由鏈扳(優質鋼板鍍鉻)支撐扳(擠拉鋁合金)軸銷(合金鋼)等部件組成,使電纜或橡膠管與拖鏈之間不產生相對運動,不產生扭曲變形,鏈扳經鍍鉻處理外形效果新穎結構合理,靈巧強度高,鋼性好不變形,安裝方便,使用可靠,易拆裝,這一點與新型拖鏈相似,尤其是采用高強度耐磨材料,合金銅為軸銷,提高了產品的耐磨強度,彎曲更靈活,阻力更小,降低了噪音,從而可保證長時間使用不變形,不下垂.鏈板的高度,也就是支撐板的高度,是由電纜直徑?jīng)Q的,機床限度運轉時,如拖鏈的寬度超過300mm,拖鏈的長度超過4m時出于穩定性原因,應考慮選擇加大一號規格的拖鏈.
　　彎曲半徑要根據電纜的直徑選擇并應達到電纜直徑的10倍.彎曲半徑可根據所給表格選擇50-600mm,行程小的可相應選擇較小的半徑.
　　拖鏈的長=1/2行程+4個彎曲半徑,這只適用于當固定聯結是在行程的中點時.
　　拖鏈的固定可根據機床的位置情況選擇.固定角鋼可放在外周或內周在拖鏈內或外部,一般情況聯結部分在拖鏈內,而向外周.
TLGA型鋼制拖鏈可承載數量多,重量大的電纜及油管,自由懸置(允許不用支承輪)長度大,支撐板可依顧客需要制作,適用于工作母機,移動機械等.其彎曲半徑為50-600mm,鏈板高度為35-150mm,可任意選用.
TLGA型鋼制拖鏈其使用行程為32米.適用于所有傳動方式.可隨意加長和縮短.此外,可通過改變銷軸獲得改變彎曲半徑.
拖鏈的支撐板寬度為150mm至600mm,孔與孔之間的間隔量為5mm.
鏈板的高度,也就是支撐板的高度,是由電纜直徑?jīng)Q定的,機床限度運轉時,如拖鏈的寬度超過300mm,抑鏈的長度超過4m時出于穩定性原因,應考慮選擇加大一號規格的拖鏈.
彎曲半徑要根據電纜的直徑選擇并應達到電纜直徑的10倍.彎曲半徑可根據所給表格選擇50-600mm,行程小的可相應選擇較小的半徑.拖鏈的長=1/2行程+4個彎曲半徑,這只適用于當固定聯結 是在行程的中點時.
拖鏈的固定可根據機床的位置情況選擇.固定角鋼可放在外周或內周在拖鏈內或外部,一般情況聯結部分在拖鏈內,而向外周.
TLGA型鋼制拖鏈

型號 Type	彎曲半徑 Bending radius	節距 Pitch	a	c	d	e	f	g	h	k	允許不用支承輪時 When non-support wheel is allowed 長度m 負載Kg/m Length　 load		重量 Weight 100mm
TLGA10	50/100/1500/200	50	19	35	5.5	3	20	7.5	7	9.5	3	4	2.30
TLGA20	100/150/200/250/300	75	31	50	8	4	30	12	9	15	3/2/2	20/30/30	4.90/4.80/5.50
TLGA30	150/200/250/300/400	100	49	75	10	4	50	17	11	21	4/3/3	25/40/40	9.10/9.10/10.0
TLGA40	200/250/300/400/500	125	68	100	14	4	70	22	13	28	6/4/4	30/50/50	18.10/18.10/19.30
TLGA50	250/300/400/500/600	175	118	150	14	8	115	26	13	32	10/8	10/30	25.00

型號
Type

半徑
Radius

長度
Length

支撐板寬度
Width of support board

固定方式
Mode fixing

安裝形式
Mode of Installation

TLGA型的多種不同支撐板
TLGA鋁合金型拖鏈與一般的拖鏈不同，它可通過固定的鋁型材滿足不同要求的需要，支撐板寬或達1200mm，在事度和行程速度下，拖鏈的內部分隔無懈可擊，并保證使用纜達到保護。
