章 綠道-公共自行車系統簡介
1.1 綠道-公共自行車概述
1.1.1綠道的概念
綠道就是沿著諸如河濱、溪谷、山脊線等自然走廊，或是沿著諸如用作游憩活動的廢棄鐵路線、溝渠、風景道路等人工走廊所建立的線型開敞空間，包括所有可供行人和騎車者進入的自然景觀線路和人工景觀線路。它是連接公園、自然保護地、名勝區、歷史古跡，及其他與高密度聚居區之間進行連接的開敞空間紐帶。從地方層次上講，就是指某些被認為是公園路(parkway)或綠帶(greenbelt)的條狀或線型的公園。1.1.2 公共自行車在綠道上的應用
綠道緣自發達國家，它是一種連接公園，自然保護地，風景名勝區，歷史古跡，沿府南河，可供行人和騎車者進入的綠色空間通道，如下圖所示。（圖片來源于網絡。）第二章 綠道-公共自行車方案
2.1 系統組成方案
2.1.1 系統結構圖
本系統采用集中控制、分布式管理的模式，由一個后臺管理系統和若干自行車服務點組成。自行車服務點通過網絡與后臺管理系統相連接，自行車服務點將車輛信息、租還信息發送到后臺管理系統，后臺管理系統根據數據庫信息向自行車服務點回復數據。本系統設計的一大特點是采用網絡無關性設計，也就是本系統服務點與后臺管理中心之間的網絡由運營商根據當?shù)貙嶋H網絡環境來定，無論有線網絡還是無線網絡，無論是哪家電信運營商都可以使用。
2.1.2 自行車服務點結構圖
方式一方式二
其中，方式一能夠做到分級處理，先由工控機進行處理，然后再與后臺聯絡，減輕服務器壓力；方式二的優點是成本低，由局域網路由器實時向后臺傳輸數據。
自行車服務系統由3部分組成，1個控制單元、若干鎖止器和1個密鑰系統。通過CAN總線與鎖止器系統相連接，工控機負責交易邏輯的處理，脫機數據存儲，卡片信息查詢等功能，鎖止器上送的卡片信息通過CAN總線傳輸?shù)焦た貦C，工控機根據卡片密鑰體系的要求傳送到密鑰系統完成計算密鑰。
自行車服務點系統具有兩大技術亮點：CAN總線技術的使用，密鑰系統的使用。
2.1.2.1 CAN總線
為了使本系統的工作效率達到，盡可能的提高用戶卡的刷卡速度，系統采用的通訊模式為多對多，傳統通訊模式不是點對點通訊就是廣播式通訊，很難滿足本系統的設計要求，針對本系統針對速度以及造價的要求，我們使用CAN總線解決，CAN總線的實現成本不高，而且能夠實現多對多的通訊模式。我們設計的CAN總線模塊分兩種，一種是安裝在鎖止器內部的CAN總線模塊，還有一種是安裝在工控機內部的CAN總線模塊，在這兩塊CAN模塊的配合之下系統能夠使用CAN總線穩定的工作。
2.1.2.2 密鑰系統
作為一個的IC卡系統，IC卡的安全是必須要考慮的重要環節，作為IC卡安全體系的重要環節就是IC卡密鑰系統。而且為了保證本系統具備與建設部IC卡系統以及銀行IC卡系統相兼容，本系統配備密鑰管理系統。本密鑰系統最突出的特點就是PSAM卡共享方案，大大降低了系統建設成本，使系統大面積推廣成為了可能。
2.2 硬件系統方案
本系統所采用的硬件設備由5大部分組成分別是鎖止器系統、工控機系統、密鑰機系統、讀卡器系統、自行車系統。2.2.1 鎖止器系統

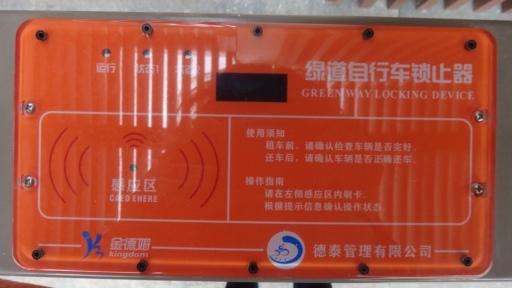

鎖止器系統是整個系統的執行機構是與用戶打交道最多的系統，我公司研發的鎖止器是集成我公司多年自行車租賃系統研發經驗基礎上結合杭州公共自行車系統實際運營經驗，推陳出新研發的第三代鎖止器，具有國內，國際的特點。本鎖止器系統采用車把鎖方案，具有適應車型多的特點，可以針對不同車型靈活調節高度。車把鎖的位置較高，刷卡界面與用戶眼睛的距離更近方便乘客刷卡，避免了乘客彎腰刷卡低頭看屏幕的尷尬。本系統車把鎖連接位置寬大堅固，抗破壞能力強，本鎖止器采用金屬沖壓成型，結構強度大，抗破壞能力強。
3d裝配圖
2.2.2 控制單元
控制單元是整個系統的大腦，負責實現交易邏輯，記錄交易記錄，同時工控機還有液晶屏幕與交互按鍵，可以方便實現與乘客交互，通過屏幕可以顯示乘客卡片的信息。控制單元采用32位處理芯片，運算速度快，對外預留端口有CAN總線接口、串行接口、網線接口。CAN總線接口與鎖止器連接，接收鎖止器發送來的數據，向鎖止器發送控制指令。串行接口與密鑰系統相連負責密鑰運算。網線接口負責控制單元與網絡連接，通過網絡控制單元可以連接到后臺管理系統，向后臺管理系統發送交易數據，同時接收后臺管理系統發送過來的控制信息。
2.2.3 密鑰機系統
密鑰機系統是整個系統的安全核心，本系統通過sam卡進行密鑰的運算，sam卡作為密鑰的載體也是密鑰運算的主體，sam卡的使用也是目前建設部IC卡管理系統和人民銀行IC卡管理系統的核心。如果運營商與一卡通運營商或銀行合作則必須使用密鑰機作為密鑰運算的主體。2.2.4 自行車系統
本系統中使用的自行車采用了自行車無關的設計理念，也就是說本系統可以使用任何樣式自行車，本系統不固定樣式自行車，運營商可以根據自己實際需要選擇適合自己的自行車。本系統采用的自行車連接件，只需要將自行車連接件與運營商提供的各種型號的自行車連接，該型號自行車就可以在本系統中使用。采用這種設計方案，可以給運營商限度的靈活性，而且還為運營商提供一種差異化租車解決方案，運營商可以根據不同車輛的價值提供給乘客多種租還車價格，也就是說運營商可以按照普通價格提供普通自行車給市民作為普通出行使用，也可以提格提供一個像山地車、跑車這樣的特殊車輛給市民健身使用。差異化供車可以使系統能夠容納更多用戶群體，可以使系統的效益化。2.2.5 監控系統
監控系統可以做到對自行車點的全方位監控，對可能出現的不法行為、不規范行為或是需要求助的行為做到及時的響應或事后的調整。
監控系統可采用局域網攝像頭，利用局域網進行高速低成本數據傳輸。
2.3 軟件系統方案
2.3.1 自行車綜合管理系統
2.3.1.1 軟件組成結構
自行車綜合管理系統是后臺管理系統的軟件核心，運行后自行車租賃系統的后臺，分為6個子系統，車輛IC卡管理系統、數據接收處理服務系統、車輛及站點狀態查詢系統、車輛調度管理系統、乘客糾紛解決系統、報表統計查詢系統。2.3.1.2 數據處理能力
本系統設計數據處理能力為：l 自行車保有量100萬輛
l 租賃點保有量5000個（根據服務器配置情況來定，每個服務器可以為500個租賃點提供服務。）
l 鎖止器保有量20萬
l 日租還量300萬次
本系統為了系統擴展性能的要求，使用后臺數據庫為ORACLE數據庫，ORACLE數據庫具有跨平臺工作能力，系統建設初期由于投入點位數量、自行車數量以及發行卡片數據相對較少，因此使用普通PC服務器就可以完成數據處理的工作，隨著系統的運行租賃點數的增加導致數據處理量的增加，就會造成服務器處理的瓶頸，這時候就需要更換處理能力更強的服務器甚至是小型機來進行數據的處理，對于數據庫來說使用ORACLE數據庫，可以無縫過度到小型機系統。ORACLE數據庫是目前進的數據庫系統，其特點可以到網上搜索，這里不再詳述。
2.3.1.3 分系統說明
2.3.1.3.1 車輛IC卡管理系統
車輛IC卡管理系統負責對自行車車輛上的IC卡進行設置，并管理的系統。車輛IC卡是每個自行車的，鎖止器就是依靠識別鑲嵌在車輛上的IC卡來識別車輛的。車輛IC卡管理系統首先對車輛IC卡進行初始化，通過安全系統向IC卡中寫入密鑰，然后將通過界面輸入的車輛IC號寫入IC卡內，然后將該IC號寫入車輛IC數據庫，只有在車輛IC數據庫中記錄的IC號系統才能識別并使用，當車輛損壞或報廢的時候，通過本系統將該車輛IC號從數據庫中。2.3.1.3.2 數據接收處理服務系統
數據接收處理服務系統是系統中的前置通訊服系統，用于接收租賃點發送的交易數據、管理數據、站點數據等，接收到數據后，將數據存儲入數據庫，也可以根據數據庫的數據將處理結果反饋回租賃點。2.3.1.3.3 車輛及站點狀態查詢系統
車輛以及站點狀態查詢系統負責統計分析站點以及車輛的數據，數據接收系統接收到的車輛數據以及消費數據，根據這些數據可以統計分析出目前有多少車輛已經被租用出去，有多少車等待租用，哪些服務站點工作正常，哪些服務點存在問題等管理信息，方便操作人員及時對系統進行維修。2.3.1.3.4 車輛調度管理系統
車輛調度系統可以根據車輛數據分析出某輛車在哪個服務點、哪些服務點車輛已滿、哪些服務點無車，可以給出車輛調度建議等信息。2.3.1.3.5 乘客糾紛解決系統
乘客糾紛解決系統是本系統處理乘客在租還車輛過程中出現異常情況的處理系統，糾紛解決系統可以根據乘客卡片信息查詢出該乘客卡的相關數據，通過該數據操作員可以判定用戶卡片操作錯誤的原因，根據預先制定的糾紛解決方案可以對乘客卡出現的問題給予及時解決。2.3.1.3.6 報表統計查詢系統
報表統計查詢系統是本系統數據最終的處理環節，本系統可以根據交易數據，形成相應的日報表、月報表、年報表，也可以針對不同租賃點形成相關的統計分析報表，通過本系統形成的報表用戶可以直觀的看到系統運行情況，為決策提供數據支持。2.4 系統特點
l Can總線技術的使用使系統具備同時服務多名乘客的能力l 密鑰系統的使用使系統的安全性大幅提高，接入建設部IC卡系統和銀行IC卡系統成為可能
l 橫梁式鎖止器將基建成本大幅降低
l 車輛IC卡的使用使系統自行車的管理難度大幅降低，車輛管理的精準度大幅提高
l 車輛無關性設計原則使系統對自行車的兼容性大幅提高，使差異化租車成為可能
