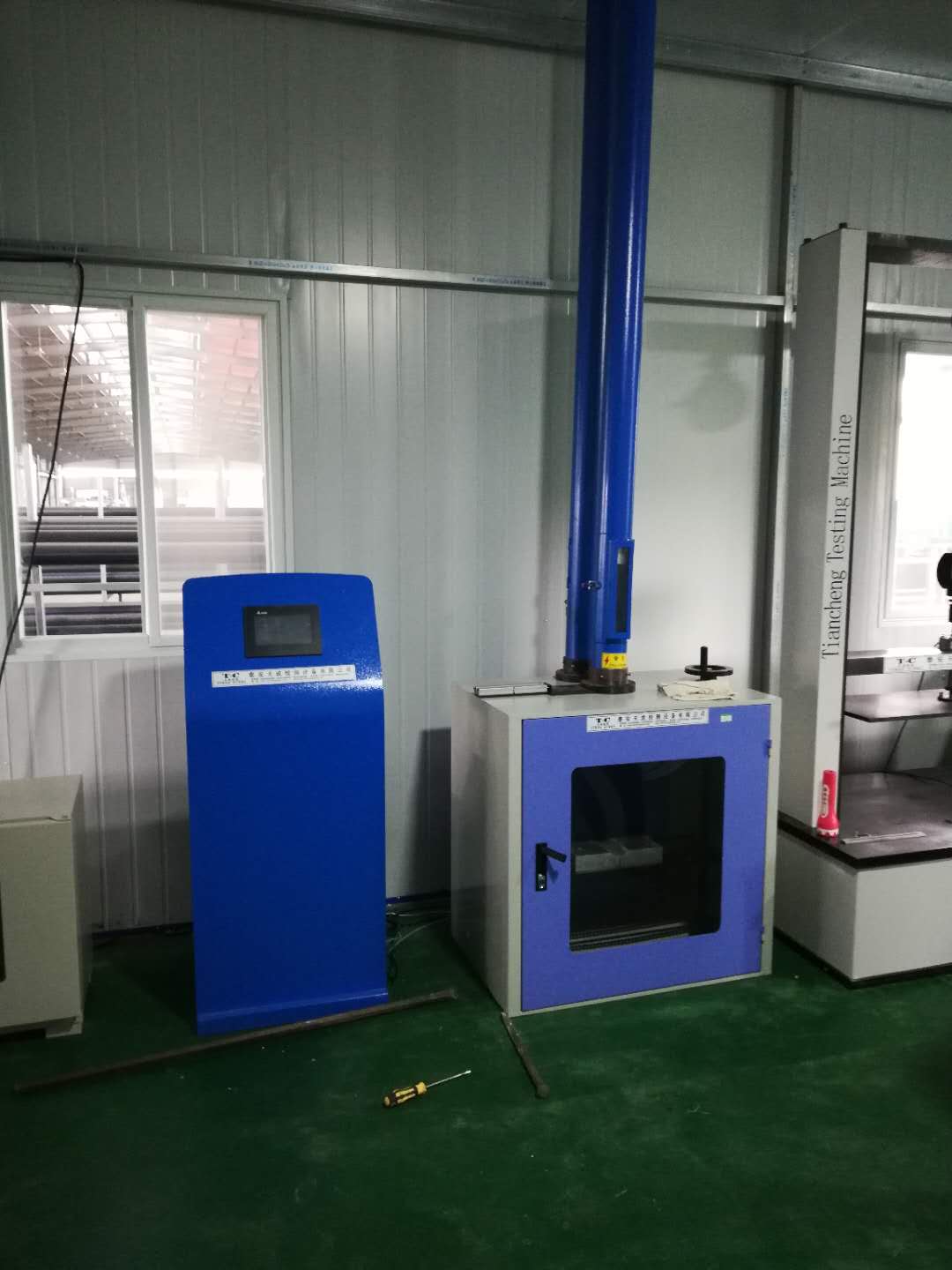

廠家供應落錘沖擊試驗機、管材落錘沖擊試驗機參數、落錘沖擊試驗機種類圖片

廠家供應落錘沖擊試驗機、管材落錘沖擊試驗機參數、落錘沖擊試驗機種類圖片

一.原理

落錘沖擊試驗機,適用于各種管材(PVC-U給水管、排污管、低壓給水管、低壓輸水管、芯層發泡管、雙壁波紋管、PE給水管、MPP電力管)、板材的耐外沖擊性能的測定，也適用于硬質塑料板材。產品符合行業標準JB／T9389落錘沖擊試驗機技術條件和國家標準GB／T14152、GB／T14153、GB／T6112；同時滿足GB／T5836、GB／T10002.1、GB／T10002.3、GB／T13664、GB/T16800、GB／T18477、JB/T5125、JTT/529-2016等試驗方法標準要求.

二.設備用途

適用于對塑料管材材、玻璃、陶瓷等非金屬材料試樣或制品進行沖擊試驗，是用以評價材料抗沖擊性能的一種測試儀器，升降高度觸屏顯示，直觀準確，氣動防止二次沖擊。

三.技術指標

1、沖擊能量：300 J

2、 錘體質量：0.5Kg～6.3Kg

3、錘頭曲率半徑：d25R50、d90R50各一；

4、 沖擊高度：2000mm及以下

5、 沖擊高度誤差：±2mm

6、 試樣規格：Φ16mm～Φ800mm

7、 電 源：220V、50Hz

8、 外型尺寸：800×800×4100mm

9、整機重量：380kg

四.相關標準

ZBN72026 《落錘式?jīng)_擊試驗機技術條件》

GB/T14152《熱塑性塑料管材耐外沖擊性能試驗方法、時針旋轉時》

GB/T14153《硬質塑料落錘沖擊試驗方法通則》

GB6112《熱塑性塑料管材和管件耐沖擊性能的測試方法（落錘法）》

GB/T10002.1《給水用硬聚氯乙 烯（PVC-U）管材》

GB/T10002.3《埋地排污、廢水用硬聚氯乙 烯（PVC-U）管材》

GB/T13664《低壓輸水灌溉用薄壁硬聚氯乙 烯（PVC-U）管材》

GB11548《硬質塑料板材耐沖擊性能試驗方法（落錘法）》

JB/T5125《農用硬聚氯乙 烯管材》

JTT/529-2016混凝土橋梁用塑料波紋管

GB/T8814《門、窗框用硬聚氯乙 烯（PVC）型材》

GB/T5836.1《建筑排水用硬聚氯乙烯管材》

五.硬件配置和系統構成

1、         臺灣臺達可編程控制器一套。

2、         臺灣臺達觸摸屏一套（七寸）。

3、         韓國奧尼托科斯光電對射接收器一套。

4、         光電編碼器一套。

5、         步進及減速系統一套。

6、         鏈條傳動系統一套。

7、  鋁合金樣品支座一套。

8、 標準配置錘體，錘頭，錘座。

9、 樣品升降裝置一套。

10、氣動防二次沖擊系統一套。

11、電磁吸附系統一套。
