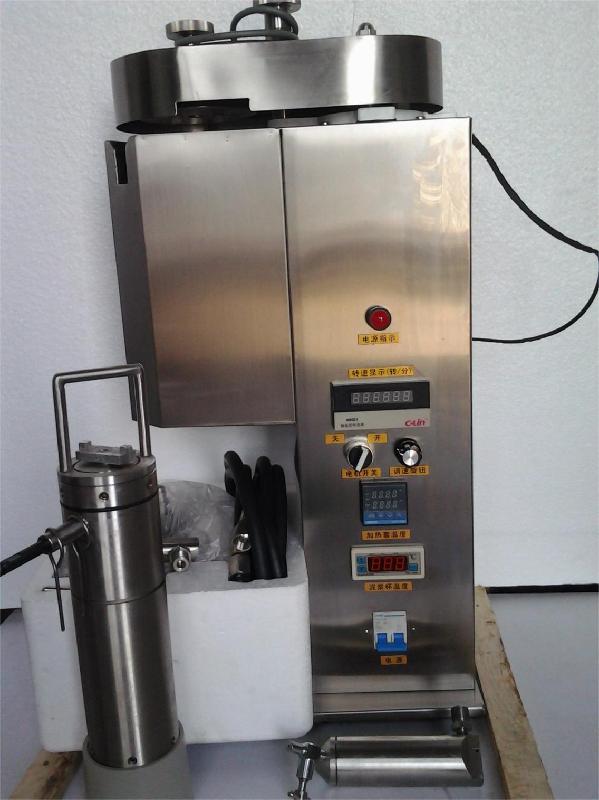

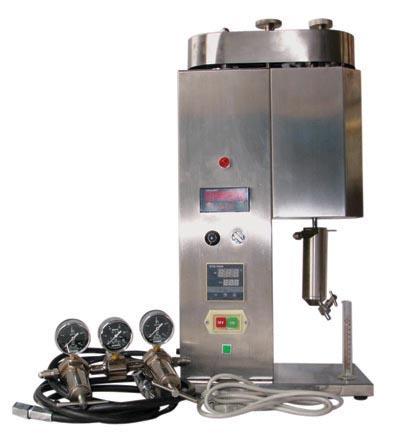

GGSD71 高溫高壓動態濾失儀
?
?
青島鑫睿德石油儀器有限公司
?
電話：+86-13884953051??
郵箱：lrh690926@126.com?
概述
在鉆井和完井工作中,會出現兩種類型的濾失,一種是鉆井液停止循環后的靜態濾失,濾餅逐漸變厚, 濾失隨時間減少。另一種類型是循環的鉆井液沖刷濾餅時產生的動態濾失，因各種鉆井液靜態和動態濾失不一定成比例關系，因此對于鉆井液在動態狀況下的濾失量的測量尤為重要。GGSD71型高溫高壓動態濾失儀，克服目前國內常用的各種靜態濾失儀的不足，使測試結果逼近井下實際情況，該儀器可準確而安全的測量鉆井液、水泥漿在靜態和動態狀況下的濾失性能，為實現科學、快速優質、安全鉆井提供可靠數據。
用途：
GGSD71型高溫高壓動態濾失儀是一種模擬深井（高溫高壓）下鉆井和水鉆井液濾失量的測試儀器，它適用于：
1、靜態濾失及濾餅制取試驗：常溫至232℃內任何溫度，鉆井液杯工作壓力小于7.1MPa,濾失壓差3.5MPa,濾失面積22.6cm2。
2、動態濾失及濾餅制取試驗：常溫至150℃內任何溫度，鉆井液杯工作壓力小于7.1MPa,濾失壓差3.5MPa,濾失面積22.6cm2。
3、有雙重漏網，可滿足水泥漿的測量。
二、型號及規格
GGSD71型
三、儀器的主要技術參數
主要技術參數
| 序號 | 名?? 稱 | 技 術 參 數 |
| 1 | 電源 | 220V±5%，50Hz， |
| 2 | 功率 | 1.2KW |
| 3 | 調速范圍 | ~800r/min? （無級調速）； |
| 4 | 靜態濾失測驗工作溫度 | ≤232℃ |
| 5 | 動態濾失測驗工作溫度 | ≤120℃ |
| 6 | 過濾面積 | 22.6cm2 |
| 7 | 鉆井液杯安全工作壓力 | 8MPa |
| 8 | 回壓器安全工作壓力 | 4MPa |
| 9 | 鉆井液杯容量 | 500ml |
| 10 | 回壓接收器容量 | 95ml |
| 11 | 加熱速度 | 電源接通后30分鐘，加熱器溫升為200℃以上 |
| 12 | 加熱精度 | 恒溫后加熱器溫度變化＜±3℃，鉆井液室＜±2℃ |
| 13 | 氣源 | 不含油、水等雜質的氮?dú)猓趸細怏w。嚴禁使用氧氣 |
四、儀器的結構與工作原理 ?????????????????????????????????
該儀器由以下部分組成：
（一）動力傳動組件：由電機、皮帶輪、橫梁、鎖緊手柄、皮帶罩等組成。是儀器的動力傳動系統。
（二）調壓管匯組件：由閥座、閥芯、氣源接頭、調壓手柄、高壓膠管、壓力表等組成，是一個高壓減壓裝置，高壓經減壓穩壓，以提供實驗所需壓力。試驗完畢后放出系統中的氣體。見（圖一）
（圖一）管匯結構圖
???????? ?（表一）管匯結構明細表
| 序號 | 編?? 號 | 名稱及規格 | 數量 |
| 1 | QG80 | 高壓膠管 | 1 |
| 2 | QG80 | 保險閥 | 2 |
| 3 | QG80 | 減壓閥組件（左） | 1 |
| 4 | GB308-77 | Y-60壓力表16MPa | 1 |
| 5 | QG80-3-3 | 四通管接 | 1 |
| 6 | GB308-77 | Y-60壓力表25MPa | 1 |
| 7 | GB308-77 | Y-60壓力表16MPa | 1 |
| 8 | QG80 | 減壓閥組件（右） | 1 |
| 9 | QG80 | 高壓膠管 | 1 |
| 10 | QG80-20 | 氣瓶接帽 | 1 |
| 11 | QG80-21 | 氣瓶接管 | 1 |
?
?
?
?
?
?
?
?
?
?
?
?
?
?
（三）鉆井液杯組件：有動密封、鉆井液杯、杯蓋、耐油密封圈、濾網、緊定螺釘?shù)冉M成。能承受8MPa壓力、容量為350ml、耐腐蝕的不銹鋼容器。見（圖二）
（圖二）鉆井液杯結構圖
????? （表二）鉆井液杯組件結構明細表
| 序 號 | 編?? 號 | 名稱及規格 | 數 量 |
| 1 | GB78-85 | 錐端緊定螺釘M8×10 | 1 |
| 2 | GB3452.1-82 | “O”型密封圈（φ63×3.1） | 2 |
| 3 | GGS42·01-07 | 杯蓋 | 1 |
| 4 | 988 | 高壓濾紙 | 1 |
| 5 | HDF-03-01 | 鉆井液杯 | 1 |
| 6 | HDF-03-02 | 轉軸主體 | 1 |
| 7 | HDF-03-03 | 輸氣接頭 | 1 |
| 8 | ? | 墊圈 | 1 |
| 9 | GB3452.1-82 | “O”型圈Φ63×3.1 | 1 |
（四）濾液接收器組件：由接收器、接收器端蓋、三通閥、放氣閥桿等組成。
是用來接收濾液，調節接收器內壓力用。見（圖三）
???????????????? （圖三）濾液接收器組件結構圖
???????? （表三）濾液接收器組件結構明細表
| 序號 | 圖?? 號 | 名稱及規格 | 數量 |
| 1 | GGS42·01-03-01 | 放氣閥體 | 1 |
| 2 | GB3452.1-82 | “O”型圈Φ8×1.9 | 1 |
| 3 | GGS42·01-03-03 | 密封墊 | 1 |
| 4 | GGS42·01-03-04 | 壓帽 | 1 |
| 5 | GGS42·01-03-02 | 放氣閥桿 | 1 |
| 6 | GGS71-03-01 | 接收器端蓋 | 1 |
| 7 | GB3452.1-82 | “O”型圈Φ36.8×2.4 | 1 |
| 8 | GGS71-03-02 | 回壓失水接收器 | 1 |
| 9 | GGS71-04-03 | 輸出接頭 | 1 |
| 10 | ? | 墊圈 | 1 |
| 11 | GGS42·01-13-01 | 固定銷 | 1 |
?
?
?
?
?
?
?
?
?
?
?
?
?
| 序號 | 圖號及型號 | 名稱及規格 | 數量 |
| 1 | GGS42·01-14-1 | 固定銷 | 1 |
| 2 | GGS42·01-14-2 | 三通 | 1 |
| 3 | QG80-23 | 輸出接頭 | 1 |
| 4 | GGS42·01-14-3 | 放氣閥桿 | 1 |
| （表四）三通組件結構明細表 |
| （圖四）三通組件結構圖 |
（五）三通組件：由三通、放氣閥、氣源接頭、固定銷組成。是用來連接輸氣管和連通閥桿，實驗完后放掉管匯系統內余氣。見（圖四）
? ?（六）電器控制箱組件：由轉速表、電子溫控儀、電源開關、電源、接觸器等組成。用來控制動力部分的轉動和加熱保溫箱的加溫和恒溫。見（圖五）
（圖五）電器控制箱操作圖??????
說明：
1電源指示燈：接通電源指示燈亮。
2轉速表：顯示電機轉速。
3轉速調節鈕：調節電機轉速。
4電機開關：控制電機的開和關。
5溫控表：控制加熱保溫箱的加熱，顯示保溫箱和鉆井液杯的溫度。
6泥漿杯溫度顯示。
7總電源開關。
8電源線
（七）加熱保溫箱：由加熱套、加熱棒、保溫層、罩盒等組成。是實驗時用來對鉆井液杯組件進行加溫和恒溫。
（八）儀器使用結構圖：
????????????????? （圖六）儀器使用結構圖
（表五）儀器使用結構明細表
| 序號 | 圖號及型號 | 名稱及規格 | 序號 | 圖號及型號 | 名稱及規格 |
| 1 | HDF-1-01-00 | 底座 | 28 | ? | 皮帶罩 |
| 2 | QG80 | 管匯 | 29 | ? | 傳動組件 |
| 3 | GGS71-03-00 | 濾液接收器組件件 | 30 | ? | 移動手柄 |
| 4 | GGS42·01-05 | 連通閥桿 | 31 | ? | 鎖緊手柄 |
| 5 | HDF-1-02-00 | 加熱保溫箱 | 32 | ? | 皮帶漲緊輪 |
| 6 | HDF-03-00 | 鉆井液杯組件 | 33 | ? | 固定盤 |
| 7 | GGS42·01-14 | 三通組件 | 34 | ? | 電器控制箱組件 |
| 8 | HDF-06-08 | 定位塊 | 35 | ? | 調壓手柄1 |
| 9 | HDF-06-13 | 定位軸 | 36 | ? | 調壓手柄2 |
