詳細信息（供應旁掃聲納和淺地層剖面儀）

美國 4900系列旁掃聲納和淺地層剖面儀

銷售人：肖衡
聯系電話：136 2133 8042
聯系郵箱：13621338042@163.com

4900系列旁掃聲納和淺地層剖面儀在原有的水文探測設備中增加了雙通道旁掃聲納和淺地層剖面儀。
??? 該設備可以選擇3種不同的配置。使用Chesapeake公司的聲納以及處理軟件（Wiz.Map）所組成一個完整的旁掃系統，Hypack旁掃模塊在水文探測設備中更加實用并方便做工程。
Model 4901?? 12寸LCD陽光下可讀屏幕，裝置于一個防水箱內
Model 4910?? 為Ross Model960探測者增加了新的選擇，在Model960的基礎上增加了
???????????? 旁掃功能，整個系統裝置于一個防水箱內
Model 4920?? Isis可替換聲納模塊。拖魚，收發機和控制板，與Isis甲板數據采集
???????????? 系統兼容工作

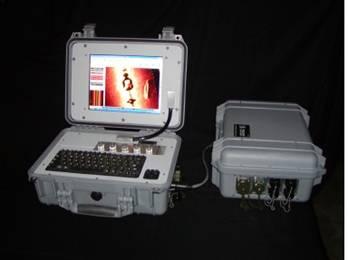

一、Model 4901 旁掃系統 425kHz
??? 該系統分2部分組成，包含12寸陽光下可讀顯示屏，用于小船上輕便設計，小型的水下拖魚，節省費用，且操作方便，2個防水箱，1個包括顯示器和控制器，另一包括發射機和接收機，可同時用于旁掃和淺剖。
4901顯示模塊由于其多功能的I/O 端口也可用作一個便攜的數據采集器
l?????? 2個防水箱包括完整的系統
l?????? 12寸陽光下可視顯示屏
l?????? 顯示器可用作便攜的數據采集器
l?????? 拖魚小巧輕便，可以一人操作
?????????????????????????????????????????????????????? 拖魚包括轉換器陣列????????????????????????????????????????????????????

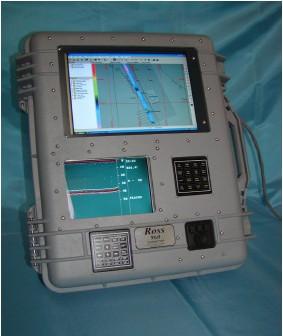

二、4910旁掃和淺剖功能Ross探測者
添加淺剖和旁掃功能到Model960設備上，即為一套完整的水文探測設備。
l?????? 內置DGPS
l?????? 差分或RTK校準
l?????? 內置Ross“Smart”發生器
l?????? 可選水道軟件包
l?????? 便攜結實包裝箱
l?????? 12VDC 或120VAC，外接適配器
l?????? USB數據下載
l?????? 可選Model 4910旁掃和淺剖
Model960是PC控制的水道探測系統，實現探測中對定位，深度等的需求。Model960擴張的可配置旁側和淺剖功能可謂是在原有功能的基礎上如虎添翼，僅僅一套設備，便可實現即時工作。

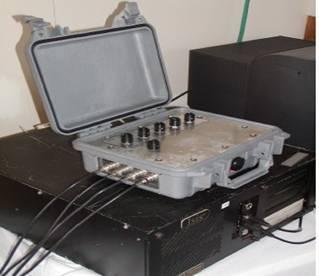

三、Model 4920 ISIS控制器
便攜的控制器，連接Model4900收發機和ISIS數據采集器
提供旁掃和淺剖發射機用于控制深度范圍激發，增益調節和脈沖長度調節的開關
?
?
4900系列技術參數
一、4901顯示器
顯示屏： 12寸1000nit彩色TFT
控制器：左右弦旁掃增益（10個定位能力）
??????? 旁掃脈沖寬度0.1/0.25/0.5ms
??????? 淺底增益（10個定位能力）
??????? 淺底脈沖增益0.2/0.5/1ms
??????? 開關
內置端口：2個序列端口
????????? 2個USD接口
????????? 1個以太網接口
????????? 1個外置SVGA clone或虛擬臺式機
供電：??? 12VDC@5Amps
直徑：??? 17.5X15X7
重量：??? 24lbs
操作溫度：0-55°
二、4900收發器：425kHz旁掃，3.5或7kHz淺剖
接頭：顯示器內部接頭
????? 旁掃轉換器
????? 淺剖轉換器，根據配置選擇1個還是2個
控制器：外置:沒有
??????? 內置：旁掃包括TVG開關，內置TVG等級和曲線
??????? 3.5或7Khz淺剖
??????? 淺剖envelope或已測輸出
供電：用顯示器供電
尺寸：17.5X15X7
重量：17lbs
三、4920ISIS控制器
調節：深度范圍：開關控制
????? 左右弦旁掃增益（10個定位能力）
????? 旁掃脈沖寬度0.1/0.25/0.5ms
????? 淺底增益（10個定位能力）
????? 淺底脈沖增益0.2/0.5/1ms
????? 開關
尺寸：11X11X505
重量：7lbs
四、淺剖模塊的技術參數
1，整體特征：4900系列的淺剖模塊既能單獨也可與系統中的旁掃結合使用。
2、收發器：
3、頻率：3單頻.5Khz或7Khz，如果購買另一個收發機PCB，便要通
4、過開關選擇：
5、發射電量：1500W rms
6、脈沖寬度：通過開關選擇0.2/0.5/1.0ms
7、接收器：出入單頻PCB，3.5Khz或7HkZ，無TVG或AGC
8、增益控制：螺旋按鈕，10個位置，平均遞進
9、輸出信號：開關選擇，Envelope或已測信號
10、轉換器：
頻率： 3.5或7KHz
11、光束角度：-3db圓錐形80°
12、操作深度：2000尺（約667米）
