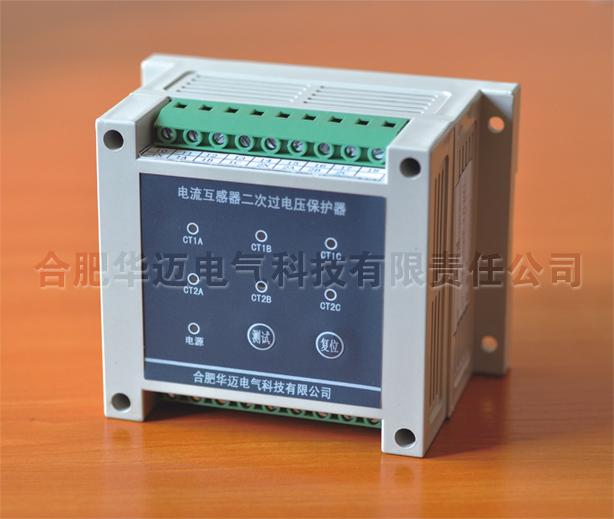

供應 HM-CTB電流互感器開路保護裝置

???? ?電流互感器（簡稱CT）在運行中如果二次繞組開路，或一次繞組異常過電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），將會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及運行人員的生命安全。
???? 根據電力系統的實際需求，我公司在代保護器的基礎上，又開發了具有動作接點輸出、自動發光顯示、自動閉鎖差動保護、動作后手動和自動復位功能以及多元組合的各種不同功能的保護器，該產品采用全新的自動控制技術和高可靠性元件，使用壽命長，能可靠動作10萬次以上。動作速度快，靜態泄露電流小，可滿足各種CT保護的需要。
用途:
???? ?組合式電流互感器二次過電壓保護器主要用于各種CT二次側的異常過電壓保護。保護器固接于CT二次繞組兩端，正常運行時泄露電流極小，呈高阻狀態；當CT二次回路開路或一次繞組出現異常過流時，二次繞組產生的電壓遠遠高于正常運行電壓，此時保護器迅速動作而短路，面板上顯示故障的部位，并有無源接點信號輸出。故障排除后，按手動復位按鈕，電路恢復原狀態后又重新投入正常運行工作。
接線原理:
???? 一般情況下，電流互感器均連接在A、B、C三相上，少數連接在兩相上，個別連接在一相上。絕大多數為星形連接，少數為三角形連接。本保護器為二次繞組星形連接。二次繞組A、B、C對應連接在保護器A、B、C接線端子上。A、B、C三相二次中性點（虛地N）連接在保護器的N接線端子上。若只用A、B繞組，C相可以不接線，不會影響保護器的正常工作。
????? AC 220V供電直接接在保護器AC 220V端子上，三根報警線一根中點，一根常開，一根常閉，用戶根據實際使用對應接線。
基本功能:
◆輸入阻抗大于100MΩ，接入后不影響任何測量和保護性能。
◆二次側保護電壓可自己設置，滿足不同場合使用。
◆保護動作后有故障點位置顯示，方便故障排除。
◆保護動作后有接點信號輸出，便于系統連接使用。
◆保護動作后有報警聲音提示，及時提醒排除故障。
◆保護動作后復位有人工手動按鈕復位和故障消失后自動復位兩種，方便用戶選擇。
◆采用省面積和軌道安裝設計，方便安裝使用。
