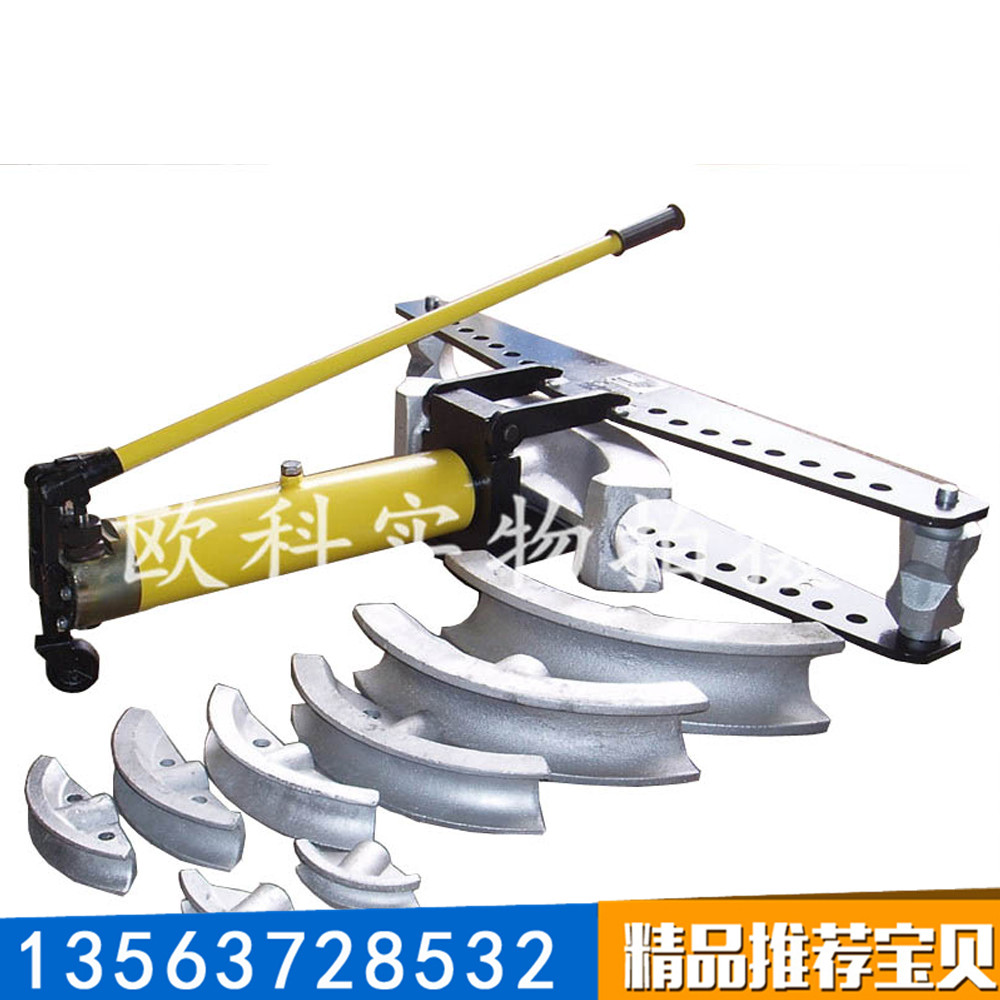

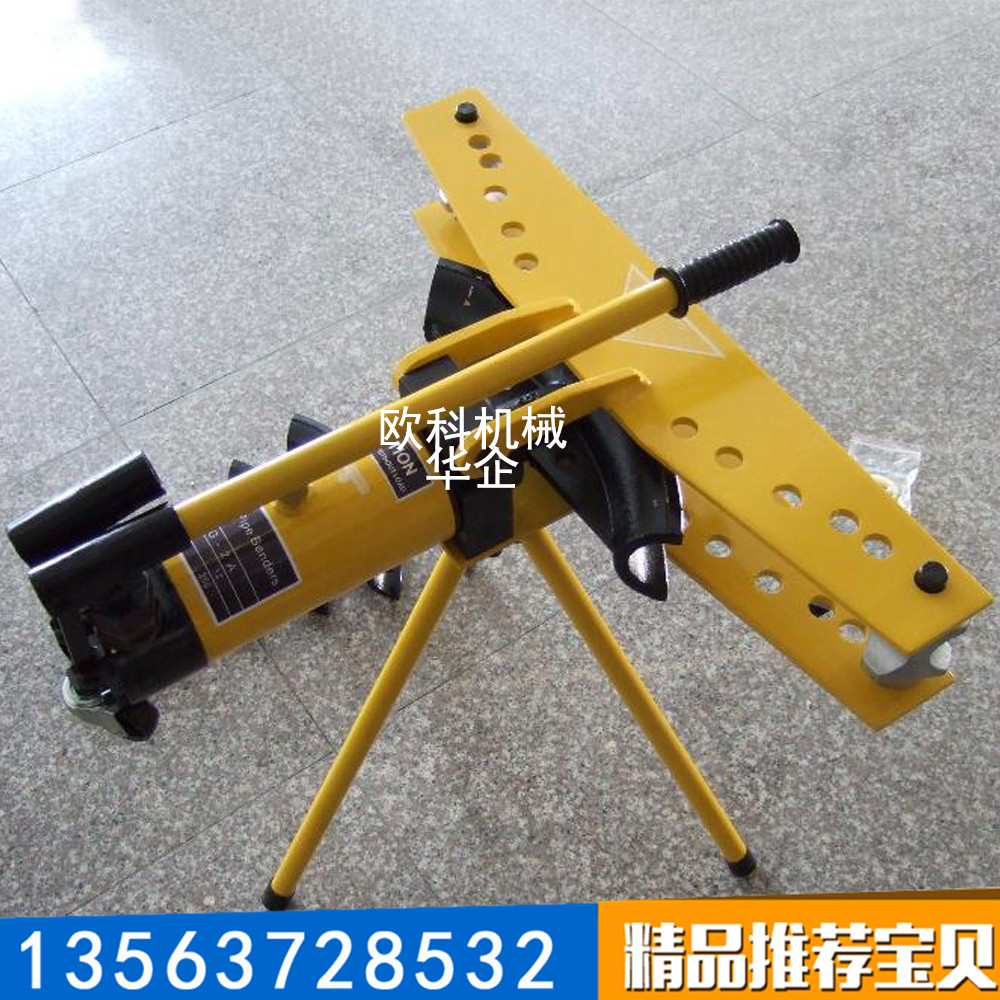

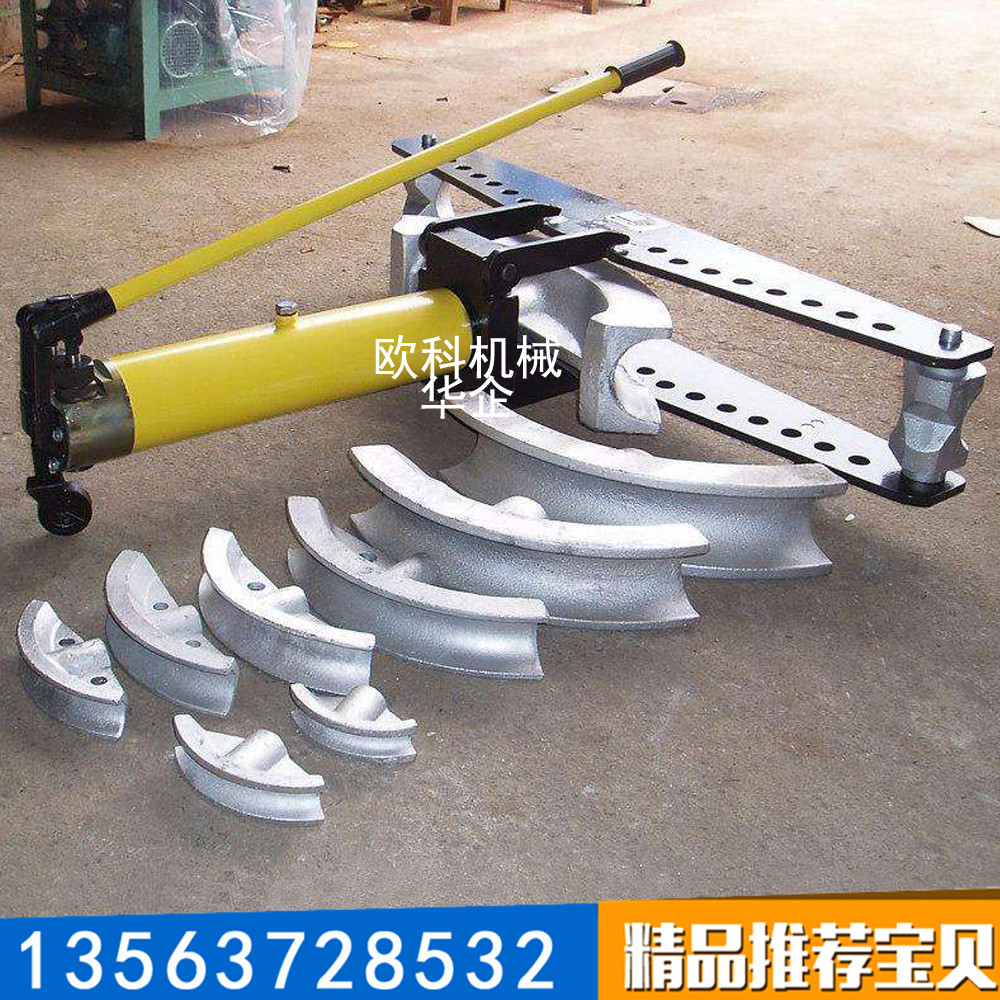

供應圓管方管彎管機 SWG手動液壓彎排機

[液壓彎排機

手動彎管機]

濟寧市手動液壓彎排機廠家

采購數量

1 臺以上

價格

￥10.00

運費： 山東濟寧市任城區 | 賣家支付運費

購買數量： 庫存 12121臺

在線詢盤聯系廠家：13563728532 0537-2166152

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[液壓彎排機手動彎管機]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應圓管方管彎管機 SWG手動液壓彎排機）

品牌： 歐科
型號： SWG型
種類： 圓管方管彎管機
產品別名： 圓管方管彎管機
產品用途： 適用于彎制鋁排
規格： 彎管機

SWP-10A手動液壓彎排機 SWP-12A手動液壓彎排機
一、用途：SWP手動液壓彎排機

、銅排，應用于工礦企業、變電所、電廠，是彎排的理想液壓工具。
二、SWP手動液壓彎排機規格與性能參數
1、型號：SWP-10A
2、工作壓力：63MPa
3、工作行程：250mm
4、彎排范圍：鋁銅排寬度40、50、60、80、100、120、125
厚度：4-12mm
5、彎曲角度：α≥90°
6、彎曲半徑：2.5倍排寬
7、油箱容量：2kg
8、液壓油牌號：N15
9、操作力：≤400N
SWP手動液壓彎排機（手動彎排機，整體式彎排機）采用優質材料和加工工藝，具有速度快及無故障工作時間長等特點。一種新型的彎制鋁排，銅排的新額工具，它具有結構合理，操作方便，使用安全。
三、結構
由手動泵（電動泵）(16)，高壓；輸油管(13)，快速接頭(2)，工作缸(1)，彎排部件(包括上、下花板，夾板模頭，直角模頭，輥柱，R模板等)組成。二、性能特點：(技術參數)
表一

型號	SWP-10A	SWP-12A
彎曲角度a	180度>a≥90度	180度>a>90度
彎排半徑mm	2.5倍排寬	2.5倍排寬
彎排厚度mm	4、5、6、8、10	4、5、6、8、10、12
彎排寬度mm	40、50、60、80、100	40、50、60、80、100、120
工作壓力MPa	45	50
工作行程mm	250	320
液壓油牌號	N15	N15

SWP-10、SWP-12液壓彎排機模板分配情況
表二

排寬mm	排厚mm	模板半徑mm	模板厚度mm	代用說明
40	4、5、6、8、10	100	4、5、8	10mm排厚用4+5mm模板合用； 6mm排厚用5mm模板代用
50	4、5、6、8、10	125	4、5、8
60	4、5、6、8、10	150	4、5、8
80	8、10	200	8、10	/
100	8、10	250	8、10	/
120	8、10、12	300	8、10、12	/

四、使用方法及注意事項
1、使用方法：
a、先將工作油缸(1)伸進方檔塊(3)孔內，將螺帽擰到底。使螺帽與方檔塊靠緊再旋緊蝶形固定螺絲，然后，將壓高管端部快速接頭活動部外套向后拉，并套在工作油缸接頭上手放松，活動部份恢復到原位即自行扣上，再將泵體上的放油螺釘(15)旋緊即可工作，同樣，當工作完后將放油螺釘放松，工作缸就會自動回縮。
b、平彎時(圖見一)打開上花扳(4)將夾板模頭部(8)裝進工作油缸頭，根據所彎排的厚度，R，選擇R模板(7)與鋁排或銅排一起放進夾板模頭中，然后壓緊夾板，將兩只輥柱(6)的槽寬對應向著鋁排和銅排厚度，并且放入相應的尺寸孔中，再將上花板蓋上，把所彎鋁排或銅排頂入槽中，但排須伸出輥柱100mm以上，如如果行和超過200mm以上，可接長頂桿—頭套進工作油缸頭部，另一頭裝進夾板模頭仍可操作。c、立彎時(見圖二)，打開上花板，將直角模頭(9)裝進工作油缸頭部，在下花扳(5)孔(18)插上兩只22的銷子（11），再將上花板蓋上，鋁排或銅排放在銷子與直角模頭之間即可工作，所彎兩直角間最小距離為40mm，已彎R排如再要立彎時，打開上花板把聯桿板(10)套在T字形接頭中插入12的長螺栓，聯桿板套入二只22的銷子即可工作。d、凡是按照標準的排寬x2.5的彎曲半徑R以及彎曲角度d>90度的彎曲條件下，可以回彈角度。e、輥柱有五條槽，分二端使用，一端的位置線以下花板到槽下口為64mm，如用另一端必需調頭使用。f、油泵內需加油內，可卸下油泵的尾端橡膠蓋(14)再旋去M8六角螺釘，露出裝油管即可加油。g、銅排要回火才能使用。h、 R100、125、R150、彎8mm排用2塊4mm板合用，彎6mm用5mmR板代。J、電動泵請參照電動泵使用說明書。
2、注意事項，
a、使用時如出現空打現象，可先旋松泵體上的放油螺訂，將泵垂直起來頭向下空打幾下，然后而旋緊放油螺釘，即可繼續使用。
b、在有載荷時切忌將快速接頭卸下。
c、本機是用油為介質，必須做好油及本機的清潔保養工作，以免淤塞或漏油，影響使用效果。
