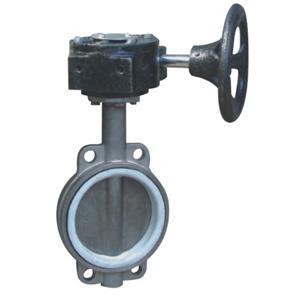

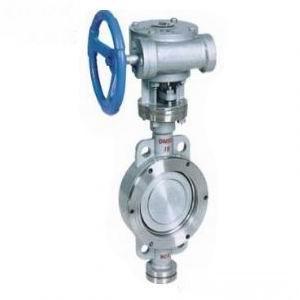

氣動調節蝶閥/氣動對夾蝶閥
上海市氣動調節蝶閥廠家
價格： 671
物流： 暫無物流地址| 買家支付運費
可銷售總量： 0件
手機： 18017623920 郵箱： shenhongfm@163.com
傳真： 021-59260058 地址： 上海市 上海市
郵箱：
手機：
氣動調節蝶閥可用于現場要求空間比較窄、管道距離較短的場合。氣動對夾蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸，解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能的目的。氣動對夾蝶閥廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是調節流量和截?cái)嗔黧w的裝置。1．氣動蝶閥操作力矩小，是所有閥類中操作力矩最小的一種，啟閉迅速，以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動閥板0~90°，就能快速的完成啟閉動作，結構簡單、體積小、重量輕、流阻小、流量系數大，密封性能好。調節范圍大。是自動化控制系統中儀表的執行單元；
2．采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變閥板的旋轉角度(0-90°任意角度)，具有較好的調節控制流量等參數。
3．采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速二位切斷控制。
4．氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。 氣動調節蝶閥主要零件材質表
| 序號 | 零件名稱 | 材 質 | ||
| Z | C | D | ||
| 1 | 閥座 | 橡膠 | 橡膠 | 橡膠 |
| 2 | 圓錐銷 | 45鋼 | 45鋼 | 不銹鋼 |
| 3 | 蝶板 | 灰鑄鐵鍍硬鉻 | 碳鋼或不銹鋼 | 不銹鋼 |
| 4 | 閥體 | 灰鑄鐵 | 碳鋼 | 不銹鋼 |
| 5 | 螺柱 | 35鋼 | 碳鋼 | 不銹鋼 |
| 6 | 閥桿 | 45鋼 | 不銹鋼 | 不銹鋼 |
| 7 | 鍵 Key | 45鋼 | 45鋼 | 不銹鋼 |
| 8 | 襯套 | 銅基粉末冶金 | 銅基粉末冶金 | 銅基粉末冶金 |
| 9 | O形圈 | 橡膠 | 橡膠 | 橡膠 |
| 10 | 氣動裝置 | |||
| 11 | 位置指示器 | 塑料 | 塑料 | 塑料 |
注：系列蝶閥主要零部件及密封圈的材質可根據實際工況條或用戶。 產品結構
| 產品名稱 | 氣動蝶閥 | |||
| 作用形式 | 開關型 調節型 | |||
| 連接形式 | 法蘭式 對夾式 管螺紋式 | |||
| 結構形式 | 三維偏芯型 | 中線型結構 | 二偏芯型 | 三維偏芯型 |
| 多層次結構 | 彈性座結構 | |||
| 閥座密封形式 | 軟質密封、硬質合金密封 | 軟質密封 | 軟質密封、硬質合金密封 | |
中線型結構，由閥體、內襯里層(聚四氟乙烯或橡膠)和(不銹鋼閥板或鍍鉻鋼閥板)、閥軸組成，其介質流線型的結構設計近似于直線，調節性能好，密封結構為居中心線型密封，密封性能可靠達到雙向密封零泄漏，可以任意位置安裝。 氣動執行器
GT、AT、AW型角行程氣動執行機構是蝶閥的驅動裝置，由活塞式雙作用和單作用(彈簧復位式)兩種，由緊湊的雙(單)活塞齒輪、齒條式結構，嚙合、傳動平穩、輸出扭矩大，動作靈活穩定、重量輕、使用壽命長。(單作用式的彈簧經預壓縮后安裝、易安裝、拆卸、且安全性好。 主要技術參數和性能指標
| 公稱通徑D(mm) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | |
| 公稱壓力PN(MPa) | 0.6、1.0、1.6、2.5 | ||||||||||||||||
| 流量特性 | 近似等百分比(參見典型曲線圖)、直線特性、快開性 | ||||||||||||||||
| 閥板轉角(度) | 0°～90°(可調) | ||||||||||||||||
| 允許泄漏量 | 軟密封：O泄漏 硬密封：≤額定Cv×0.001% | 軟密封：VI微氣泡級，硬密封：≤額定CV×0.065% | |||||||||||||||
| 允許壓差 | ≤公稱壓力值 | ||||||||||||||||
| 作用形式 | 雙作用/單作用(彈簧復位式) | ||||||||||||||||
| 控制型式 | 二位切斷型/調節型 | ||||||||||||||||
| 執行器 | 型 號 | DA、GTD/GTE系列、AW/AWS系列、ZSQ系列等 | |||||||||||||||
| 氣源壓力 | 凈化壓縮空氣(氮?dú)?0.3-0.7MPa | ||||||||||||||||
| 調節型 | 輸入信號 | 電流信號：0～10mA、4～10mA 氣源信號20～100kPa | |||||||||||||||
| 基本誤差 | 帶定位器≤±1.5% | ||||||||||||||||
| 回 差 | 帶定位器≤1.5% | ||||||||||||||||
| 死 區 | 帶定位器≤0.6% | ||||||||||||||||
| 可調節比 | 250:1 | ||||||||||||||||
| 切斷型 | 回訊電壓 | AC220V、AC110V、DC24V、 | |||||||||||||||
| 切斷時間 | 1-2S | 3-5S | 7-18S | 20-30S | |||||||||||||
附件的選用 (根據不同控制和要求可選擇下列附件)：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：手操機構 主要零件材料及適用溫度、介質
| 零件名稱 | 材料 |
| 閥體 | 鑄鐵、碳鋼(WCB)、不銹鋼(304、316) |
| 蝶板 | 灰鑄鐵、鍍鉻鋼、不銹鋼(304、316) |
| 襯里材料 | 各種橡膠、聚四氟乙烯 |
| 閥桿 | 2Cr13、不銹鋼(304、316) |
| 填料 | 橡膠O型圈、V型圈、柔性石墨 |
軟密封或襯里材料選用和適用溫度
| 材料品種 | 丁晴橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 氟橡膠 | 天然橡膠 | 氯丁橡膠 |
| 英語簡稱 | NBR | EPDM | PTFE | VITON | NR | CR |
| 型號代號 | XA或JA | XB或JB | F或XC、 | XE或JE | X1 | X或J |
| 耐溫度 | 93℃ | 150℃ | 232℃ | 204℃ | 85℃ | 82℃ |
| 耐溫度 | -40℃ | -40℃ | -268℃ | -23℃ | -20℃ | -40℃ |
| 適用工作溫度 | -20~ 82℃ | -40~ 125℃ | -30~ 150℃ | -23~ 150℃ | -20~ 85℃ | 0~ 80℃ |
氣動執行器
| 缸體 | 端蓋 | 活塞、齒條 | O型密封圈 | 軸承墊圈、導環 |
| 鋁合金表面陽極化處理 | 鋁合金表面噴塑處理 | 鋁合金 | 丁睛橡膠=NBR70 | 塑料 |
| 工作環境溫度：-20~ 90℃，適用介質：壓縮空氣、氮?dú)獾雀蓛簟⑶鍧嵅缓g性氣體。 | ||||
產品應用規范
| 設計制造標準 | 法蘭尺寸標準 | 結構長度標準 | 檢驗試驗標準 |
| GB/T12238-89 | JB/T79-94 HG20592 | GB12221-89 | GB/T13927-89 JB/T9092-99 |
| MSS-SP-68 | ANSI B16.5 | ISO5752-13 | ZJB16006-90 |
| JIS B2024 | JIS B2212~2215 | JIS B2002 | JIS B2003 |
氣動執行器
| 執行器與閥門連接 | 四個或八個螺栓孔符合DIN/ISO5211標準，軸裝配孔符合DIN3337標準 |
| 執行器與控制閥及附件連接 | 符合VDI/VDE3845標準或NAMUR標準 |
氣動調節蝶閥 主要外形及連接尺寸 D671(X、J、F、F4)-6.0、1D(0.6、1.0MPa)
| 公稱通徑 DN | 外形尺寸 | 連接尺寸 | 執行器型號 * | ||||||
| L | L1 | L2 | H | H1 | D | D1 | n-φd | ||
| 50 | 43 | 164/214 | 75/91 | 263/291 | 80 | 165 | 125 | 4-φ18 | GTD65/GTE80 |
| 65 | 46 | 164/214 | 75/91 | 277/305 | 89 | 185 | 145 | 4-φ18 | GTD65/GTE80 |
| 80 | 46 | 164/214 | 75/91 | 283/311 | 95 | 200 | 160 | 8-φ18 | GTD65/GTE80 |
| 100 | 52 | 190/246 | 91/101 | 330/340 | 114 | 220 | 180 | 8-φ18 | GTD80/GTE90 |
| 125 | 56 | 210/295 | 101/112 | 353/369 | 127 | 250 | 210 | 8-φ18 | GTD90/GTE100 |
| 150 | 56 | 247/398 | 112/139 | 382/408 | 139 | 285 | 240 | 8-φ22 | GTD100/GTE125 |
| 200 | 60 | 308/478 | 139/176 | 442/493 | 175 | 340 | 295 | 8-φ22 | GTD125/GTE160 |
| 250 | 68 | 378/562 | 176/206 | 525/574 | 203 | 395 | 350 | 12-φ22 | GTD160/GTE190 |
| 300 | 78 | 432/728 | 206/228 | 619/642 | 242 | 445 | 400 | 12-φ22 | GTD190/GTE210 |
| 350 | 78 | 524/928 | 228/275 | 673/720 | 267 | 505 | 460 | 16-φ22 | GTD210/GTE255 |
| 400 | 102 | 524/1033 | 228/324 | 705/800 | 309 | 565 | 515 | 16-φ22 | GTD210/GTE300 |
| 450 | 114 | 648/1129 | 275/380 | 774/880 | 328 | 615 | 565 | 20-φ26 | GTD255/GTE350 |
| 500 | 127 | 715/1430 | 324/425 | 880/905 | 361 | 670 | 620 | 20-φ26 | GTD300/AW20S |
| 600 | 154 | 795/1845 | 380/527 | 1020/1089 | 459 | 780 | 725 | 20-φ30 | GTD350/AW28S |
| 700 | 165 | 795/1845 | 280/527 | 1082/1151 | 520 | 895 | 840 | 24-φ30 | GTD350/AW28S |
| 800 | 190 | 1380/2605 | 527/440 | 1199/1112 | 591 | 1015 | 950 | 24-φ33 | AW28/AW35S |
注：數據×××/×××分別是氣動執行器雙作用式，單作用式(彈簧復位)。
*根據不同的閥門扭矩、使用介質選配。不同的執行器型號，其相關尺寸隨之變化。
GT系列、AT系列氣動執行器可配至 DN700,AW 系列氣動執行器可配蝶至 DN200-1600 。 訂貨須知：
一、①碟閥產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司的型號，請型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司為您審核把關。如有疑問：請來電咨詢：021-60340078，021-59260058，傳真：021-59260058手機：15901754341，手機：18017623920，QQ:1324790089,QQ494522509.
www.shshvalve.com, www.shenhongfm.com www.shshfamen.com
我們一定會盡心盡力為您提供優質的服務。提供最、專業的“閥門系統解決方案”，也十分愿意幫助用戶解決生產中所遇到的難題。
