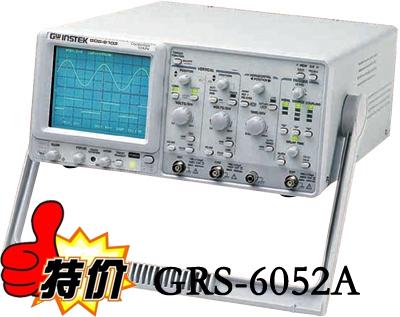

供應GRS-6052A 50MHz, 數字+ 模擬示波器
廣州市數字模擬示波器廠家
價格： 電議
物流： 暫無物流地址| 買家支付運費
可銷售總量： 0件
手機： 13826499657 郵箱： net@xclg17.cn
傳真： 020-38012431 地址： 廣東 廣州市
郵箱：
手機：
| GRS-6052A 50MHz, 數字+ 模擬示波器 特點 |
| DC~50MHz, 100MSa/s, 2kW/CH x 2 2 通道, 4 軌跡 高達 500MS/s 的等校取樣率 具備10組波形儲存/呼叫功能. (REF0~REF9) 具有0 ~ 10 div.前置觸發功能 長達100s/div.滾動模式 最快水平掃描速率 10ns/div. 光標直讀量測功能: △V, △T, 1/△T ALT-MAG功能 (x5, x10, x20) 具備10組面板儲存/呼叫功能. (M0~m9) |
| CRT | |||||||||||||||||||
| 類型 | GRS-6052A: 6-inch CRT 150CTB31, 10kV GRS-6032A:6-inch CRT D14-363GY, 2kV | ||||||||||||||||||
| 亮度以及聚焦 | 可由面板控制 | ||||||||||||||||||
| 刻度照明 | 可由面板控制 | ||||||||||||||||||
| Z-軸輸入 | S靈敏度: 低于5V(TTL) 極性: 正的輸入會減少亮度 輸入電壓: 30V(DC+ACpk) GRS-6052A: 輸入組抗: 約. 47kΩ GRS-6032A:輸入組抗: 約. 33kΩ | ||||||||||||||||||
| 垂直系統 | |||||||||||||||||||
| 偏向因素以及準確度 | 1mV ~ 2mV/DIV±5%, 5mV ~ 20V/DIV±3%, 1-2-5 順序共14個文件位 | ||||||||||||||||||
| 連續可調 | 2.5:1 ~ min. 50V/DIV | ||||||||||||||||||
| 頻寬 (-3dB) 以及上升時間 |
| ||||||||||||||||||
| 垂直模式 | CH1, CH2, DUAL(ALT 或 CHOP) | ||||||||||||||||||
| 切割頻率 | 約. 250kHz | ||||||||||||||||||
| 波形處理 | CH1+CH2, CH1-CH2 | ||||||||||||||||||
| 反向 | CH2 | ||||||||||||||||||
| 輸入阻抗 | 約. 1MΩ±2% // 25pF | ||||||||||||||||||
| 輸入耦合 | AC, DC, GND | ||||||||||||||||||
| 輸入電壓 | 400V (DC + AC peak) | ||||||||||||||||||
| 水平系統 | |||||||||||||||||||
| 掃描速率 | 0.2μS/DIV ~ 0.5S/DIV, 1-2-5 順序共20文件 | ||||||||||||||||||
| 連續可調 | 2.5:1 UP TO 1.25s/DIV (未校準) | ||||||||||||||||||
| 準確度 | ±3%, ±5% at x5, x10 MAG. ±8% at x20 MAG | ||||||||||||||||||
| 掃描放大倍率 | x5, x10, x20 | ||||||||||||||||||
| 最快掃描時間 | GRS-6052A: 20nS/DIV (10nS/DIV未校準d) GRS-6032A: 50nS/DIV (10nS/DIV ~ 40nS/DIV未校準) | ||||||||||||||||||
| ALT-MAG功能 | 提供 | ||||||||||||||||||
| HOLD-OFF 時間 | 可調整 | ||||||||||||||||||
| 觸發系統 | |||||||||||||||||||
| 觸發模式 | AUTO, NORM, TV | ||||||||||||||||||
| 觸發來源 | VERT, CH1, CH2, LINE, EXT | ||||||||||||||||||
| 觸發耦合 | AC, HFR, LFR, TV-V(-), TV-H(-) | ||||||||||||||||||
| 觸發斜率 | 正緣(+) or 負緣(-) | ||||||||||||||||||
| ALT 觸發功能 | 提供 | ||||||||||||||||||
| 觸發靈敏度 |
| ||||||||||||||||||
| |||||||||||||||||||
| 視頻信號脈沖大于 1 div or 200mV(EXT) | |||||||||||||||||||
| 外部觸發 | 輸入阻抗: 約. 1MΩ // 25pF (AC coupling) 輸入電壓: 400V (DC+AC peak) at 1kHz | ||||||||||||||||||
| X-Y 模式 | |||||||||||||||||||
| 輸入 | X-軸:CH1 ; Y-軸:CH2 | ||||||||||||||||||
| 靈敏度 | 1mV/DIV ~ 20V/DIV | ||||||||||||||||||
| 頻寬 | X-軸: DC ~ 500kHz (-3dB) | ||||||||||||||||||
| 相位移 | DC to 50kHz 小于 3o | ||||||||||||||||||
| 數字儲存 | |||||||||||||||||||
| 數位擷取 | 8 bit ADC x 2 | ||||||||||||||||||
| 取樣率 | 等校取樣500MS/s 一般取樣100MS/s | ||||||||||||||||||
| 數字儲存模式頻寬 | 單擊:DC~5MHz(-3dB) 重復: GRS-6052A: DC~50MHz ±5DIV GRS-6032A: DC~30MHz ±5DIV | ||||||||||||||||||
| 動態范圍 | ±5DIV | ||||||||||||||||||
| 內存長度 | 擷取內存: 2kW/CH*2, 1kW/CH(equivalent) 波形儲存內存: 1kW/CH*10 with back-up memory 顯示內存: 1kW/CH*4 weform (max.) | ||||||||||||||||||
| 掃描速率 | 等校取樣: 0.2μs/DIV;0.5μs/DIV 一般取樣: 1μs/DIV~0.1s/DIV 滾動模式: 0.2s/DIV~100s/DIV | ||||||||||||||||||
| 掃描放大倍率 | x5, x10, x20 | ||||||||||||||||||
| 最快掃描時間 | 10ns/DIV | ||||||||||||||||||
| MAG 插補點方式 | DOT, Linear | ||||||||||||||||||
| ALT-MAG功能 | 提供 | ||||||||||||||||||
| 擷取模式 | 波形暫留, 波峰檢測, 波形包封 | ||||||||||||||||||
| 操作模式 | Auto, Norm, Single, Single-Roll, Roll, X-Y, erage(2~256), Run/Stop | ||||||||||||||||||
| 平滑功能 | ON/OFF 可選擇差點方式 | ||||||||||||||||||
| 前置觸發 | 0~10DIV in 0.02DIV steps | ||||||||||||||||||
| X-Y模式 | X-軸: CH1, Y-軸: CH2 數字儲存模式頻寬 GOS-6052A: DC~50MHz(-3dB) GOS-6032A: DC~30MHz(-3dB) | ||||||||||||||||||
| 顯示分辨率 | H:100points/DIV ; V:25 points/DIV X-Y: 25*25 points/DIV | ||||||||||||||||||
| 波形儲存/呼叫 | 10 組 (REF0~REF9) | ||||||||||||||||||
| 游標直讀 | |||||||||||||||||||
| 光標量測功能 | ΔV, ΔT, 1/ΔT | ||||||||||||||||||
| 直讀亮度 | 可調整 | ||||||||||||||||||
| 輸出信號 | |||||||||||||||||||
| CH1輸出信號 | 電壓: 約20mV/div (連接 50Ω 終端電阻); 頻寬: 50Hz~5MHz | ||||||||||||||||||
| 校正信號 | 電壓: 0.5V ±3% 頻率: 約1kHz, 方波 | ||||||||||||||||||
| 界面 | |||||||||||||||||||
| RS-232C 界面 | |||||||||||||||||||
| 使用電源 | |||||||||||||||||||
| AC 100V/120V/ 230V ±10%, 50/60Hz | |||||||||||||||||||
| 附件 | |||||||||||||||||||
| 電源線 x 1 ; 操作手冊 x 1 ; 測棒 (10:1/1:1) x 2 | |||||||||||||||||||
| 尺寸與重量 | |||||||||||||||||||
| 275(W) x 130(H) x 370(D) mm, 約. 7.2kg | |||||||||||||||||||
操作手冊 x 1
GTP-060A-2: 600MHz (10:1/1:1)被動式測棒 (每通道一支)
選購配件
GTL-110 BNC-BNC測試電纜線
GTL-232 RS232 通訊纜線, 9 pin female to 9 pin, Null modem for computer
GTC-001 儀器用移動車架, 450(W) x 430(D)mm (120V 電源座)
GTC-002 儀器用移動車架, 330(W) x 430(D)mm (120V 電源座)
