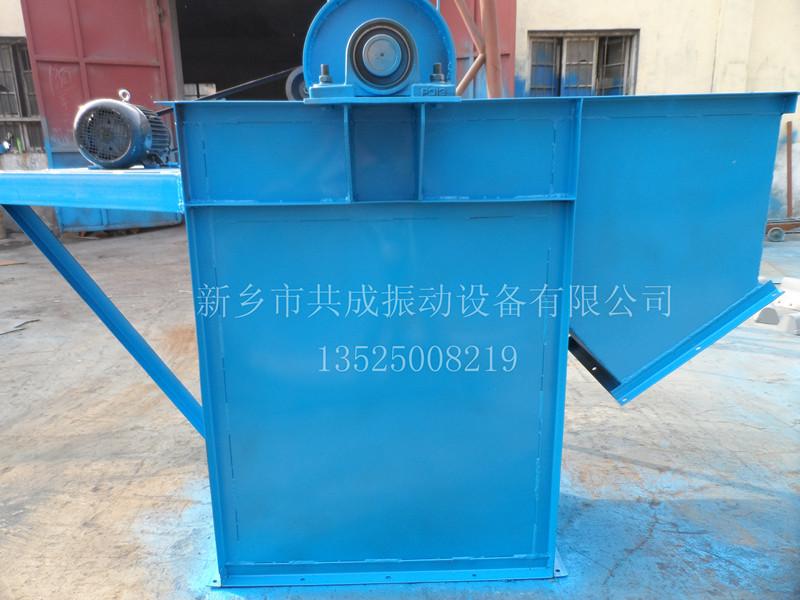

供應TD斗式提升機

產品概述：
       TD、D型帶式斗式提升機的機殼采用鋼板起筋折起結構，接縫處連續滿焊，機殼強度高，密封性好且外形較為美觀。TD、D型帶式斗式提升機適用于垂直輸送粉狀、粒狀、及小塊狀的磨琢性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度40m，其特點為：結構簡單，運行平穩，挖取式裝料，離心式卸料，物料溫度不超過60℃。TD、D型帶式斗式提升機輸送效率高，料斗形式多，應優先選用。


產品結構組成：
1、機首部件：它由上部機殼，主動軸部件，減速機、連軸器、電機、三角帶等組裝成一體。
2、中部機殼：根據需要提升的高度、配置不同數量的中部機殼迭加起來既能滿足需要。
3、下部部件：它由底部機殼，從動軸部件及張緊裝置結成一體。機殼側面有門可以打開，對其內部進行檢查如清掃。
4、皮帶及料斗：。料斗固定在皮帶上。不同高度的斗提機現套相應數量的皮帶、接頭、及料斗。
斗式提升機料斗用途：1、淺料斗：輸送潮濕、易結塊、難拋出的物料，如濕沙、濕煤等。2、深料斗：輸送干燥的、松散的、易拋出的物料，如水泥、煤塊、碎石等。


產品工作原理：
料斗把物料從下面的儲藏中舀起，隨著輸送帶提升到頂部，繞過頂輪后向下翻轉，斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。
產品特點：
1.驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。 　　
2.提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。 　　
3.運行可靠性好,的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。 　　
4.使用壽命長,提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。 　
安裝說明：
　　該設備為垂直式提升機，其基礎承受著設備的全部重量，故安裝前必須對基礎布置進行檢查。
　　安裝本機按下列順序進行：在基礎上根據圖紙安設基礎螺栓，然后將下部區段牢固地裝于基礎上，再在下部區段上連接中間機殼，連接完畢后再連接上部區段；然后安設傳動平臺，在傳動平臺上安裝減速器、電動機、聯軸器和保護罩等部件；并用手轉動減速器高速軸，以檢查各機組轉動是否圓滑輕松。
　　為防止提升機向側面偏移，必須在上部區段安設支持裝置。該裝置應牢靠地固定于本機附近的建筑物上，而不應限制本機在垂直方向上的自由伸縮。
　　當本機的金屬構件裝設完畢后，開始裝配料斗、膠帶，最后裝上左右半罩。
　　在膠帶上裝配料斗時，先切割一段需要長度的膠帶，嚴格地按照圖紙在膠帶上計算出固定料斗用的孔線，以保證料斗有正確的節距和配置，不能允許超出圖紙上所允許的偏差。
產品安裝基本要求：
　  要使安設本機的基礎必須堅固，與各相對位置必須正確，以保證本機的下部區段支承面處在水平位置。
　　中間機殼的連接，允許墊入防水粗帆布或帶以保證密封。各機殼的連接法蘭必須整齊，不得有顯著的錯位。所有中間機殼的中心線應力求在同一鉛直線上，其直線偏差在1米長度上不應超過1mm，累積偏差不超過全高的1/2000。
　　傳動滾筒軸和拉緊滾筒軸應相互平行。
　　裝于機內的料斗膠帶不應有偏斜與碰撞現象，膠帶接頭應牢固、緊貼、連接正確。
　　借助螺旋拉緊裝置均勻地調整膠帶，使其具有正常工作所必需的張緊力。為了保證使用過程中螺旋拉緊裝置具有足夠的行程，在安裝調整后拉緊裝置向下尚未利用的行程應不少于全行程的4/5。
　　料斗在膠帶上的裝配必須緊固可靠，布置正確。
　　必須根據圖紙要求，在中間機殼部分安置擋板。
　　提升機的傳動滾筒軸線應與減速器低速軸的軸線在同一水平線上，其允許偏移量不得超過0.2mm，軸線交角40’。
　　電動機的軸線與減速器高速軸的軸線應在水平面上相互平行。
　　當本機全部安裝后用人力搬動高速軸，轉動應輕松、圓滑，不允許發生運動機件與固定機件相互碰撞現象，若上述要求全部達到并認為滿意，則應將所有螺栓擰緊，提升機內部的所有零碎材料，并向各潤滑系統加注潤滑油，然后即可進行兩小時的無負荷試車。
無負荷試車注意事項：
　　先認真觀察料斗的運行情況，看運行部分是否順暢，保證料斗不能與相關部分發生撞擊與卡住現象。
　　再檢查各軸承內的油溫是否正常，其密封裝置是否有漏油現象；傳動裝置工作情況，減速器內有無過激的響聲；電氣控制設備的作用是否正常。
　　無負荷試車時，應仔細觀察逆止裝置，棘爪應在離心力的作用下與棘輪齒脫離，停車時棘爪應在片形彈簧的作用下與棘輪齒可靠的接觸。
　　檢查所有緊固螺栓是否有松動，停車以后檢查料斗與膠帶的緊固螺釘是否有松動。當無負荷試車認為滿意后，應進行16小時的負荷試車。
負荷試車注意事項：
　　負荷試車應在原設計的輸送量及所擬輸送物料的條件下進行。
　　首先觀察傳動裝置的工作情況，電動機的負荷是否已達到滿載或者超載，電氣控制設備是否工作得正常，減速器的噪音是否過激，上部區段與下部區段的工作情況，膠帶是否在滾筒上打滑，運行速度是否符合設計要求。
    在均勻給料的條件意輸送物料的掏取特性，進料口輸送物料的中心是否與料斗中心對準。本機下部區段不得發生物料的積塞現象。要觀察輸送物料在料斗內的充滿程度，輸送量是否達到了設計要求。
　　物料應從卸料口投出，不應碰撞上部機殼的頂部及卸料口的兩側壁，且不允許物料有反倒現象。
　　經負荷運轉取得良好結果后，本機方可認為安裝結束。
產品的使用與維護：
　　在工作過程中應有固定人員看管該設備?？垂苋藛T必須具有一般技術常識及對本機性能熟悉。
　　本機的使用（所輸送物料的特性、工作條件、輸送量等）應嚴格遵守本說明書的一切規定。
　　使用單位對本機應制訂《設備維護、檢修安全操作規程》交看管人員遵守。看管人員必須有交接班制度，認真檢查提升機各部工作情況。
　　應有固定的給料裝置向機內均勻給料。給料裝置的給料能力應在本說明書“提升機主要技術規范”所列的輸送量范圍內，不得給料過多而使下部區段被輸送物料阻塞。
　　在工作時，所有門必須完全關閉。在上、下部區段及經常打開的檢視門處應安設適當?shù)恼彰髟O(shè)備。工作過程中發生故障，必須立即停止運轉，故障。如有不宜立即的缺陷，但對工作又無過大的影響，應作記載待檢修時。
　　看管人員應經常檢查各部分的工作情況，但禁止在運轉時對本機的運動部分進行清掃和修理。
　　下部區段的螺旋拉緊裝置應調整適宜，保持膠帶具有正常工作的張力?？垂苋藛T應經常觀察料斗膠帶的工作情況，損壞的料斗應拆除。
　　看管人員看管本機主要在于觀察其工作狀態、清掃、潤滑以及檢查調整等零星工作。
    本機必須在空載下起動，卸料完畢后停車。
　　提升機除在使用過程中保持正常潤滑（潤滑部位、方法、周期及材料等列于表1）及拆換損壞的零件外，檢修時必須在使用中記載的缺陷，拆除損廢零部件及更換潤滑油。使用單位可根據提升機工作條件制定檢修周期。
