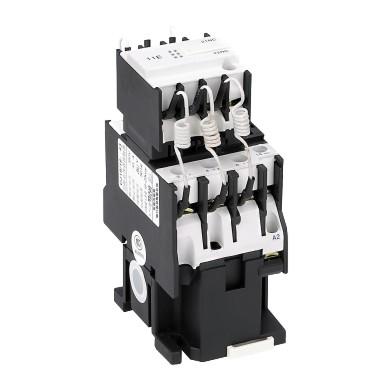

供應切換電容接觸器CJ19-32 220V 上海人民接觸器

溫州市切換電容接觸器廠家

價格： 38

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 15868721000 郵箱： shrm66@163.com

傳真： 0577-62717369 地址： 浙江溫州市

在線詢盤聯系廠家：15868721000 0577-61720369

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應切換電容接觸器CJ19-32 220V 上海人民接觸器）

CJ19-切換電容接觸器使用說明書

CJ19切換電容接觸器
適用范圍
　CJ19切換電容接觸器使用于交流50Hz/60Hz的主電路、電壓220V~380V的電力系統中約定發熱電流至150A，供作無功率因數補償裝置中額定容量至50Kvar以下的自愈式電壓并聯電容器的接通和分斷之用。接觸器帶有抑制涌流裝置，能有效地減少合閘涌流對電容器的沖擊和抑制開斷時的過電壓。
常規補償方案來自http://www.rm-sh.com 上海人民**（香港）有限公司
常規投切方式既人門熟稱的“靜態”補償方式，也是目前大部分開關制造廠所選用的投切方案，延時投切的目的在于使投入的電容器有足夠的放電時間，防止過于頻繁的動作對電容和接觸器造成損壞，當控制器檢測到需要補償時，控制器則延時一段時間（投切延時時間可整定），投入一組電容器，并繼續檢測補償情況，如仍需補償，控制器則延時一段時間，再投入一組電容器，直到全部投入為止。由于電容器需要放電，才能再次投入運行，故延時時間受到電容器放電的限制不能設定太短，市面上一般只使用循環切換程序。延時投切方式一般是根據投切路數的數量約需要60秒~300秒時間才能把無功補夠，故適用于負荷變化平穩的場合補償，如果將控制系統選用九電電氣的相關產品，則可實現不等電容投切方案，則補償精度和投切時間將大大提高。

技術參數
常規型號： CJ16(19)-25 11 ；CJ16(19)-32 11； CJ16(19)-43 11 ；CJ16(19)-63 21；CJ19-80 21;CJ19-95 21;CJ19-115 21;CJ19-150 21;
額定絕緣電壓Ui(V) ：660V
額定工作電壓Ue(V) ：380V
可控電容的額定值 230V 額定容量Qn(Kvar) ：6、9、10、15、22、25、30.
額定電流In(A) ：15.6 22.6 25 37.5
400V 額定容量：Qn(Kvar) 12、 16、 20、 30、40、50、70.
額定電流In(A) ：17.3 、23 、29 、43、63、80、95、115、150.
額定操作頻率：　次／h 120
約定發熱電流(Ith)A： 25 、32、 43、 63、80、95、115、150.
額定不間斷電流(In)A ：25 、32、 43、 63、80、95、115、150.
額定工作電流(le6b)A ：25 、32、 43、 63、80、95、115、150.
吸引線圈工作范圍
吸合 85%Us-25%Us
釋放 25%Us-75%Us
配用熔斷器的型號 RT19-32/25 、RT19-32/32、 RT19-63/40 、RT19-63/63。
吸引線圈電壓（50Hz）V ：24 、36 、48 、110 、127、 22。0、 380
抑制電容器合閘涌流(A) ：20ln。
電壽命　萬次： 10。
可控制三相電力電容的容量如下表：

型號	額定絕緣電壓	額定工作電壓（V）	額度工作電流A	AC6 下工作電流A	長期工作電流A	額度控制容量（Kvar)
CJ19-25	660V	220/380	25	17	25	12
CJ19-32	660V	220/380	32	23	32	16
CJ19-43	660V	220/380	43	29	43	20
CJ19-63	660V	220/380	63	43	63	30
CJ19-95	660V	220/380	95	50	95	40
CJ19-115	660V	220/380	115	60	115	50
CJ19-150	660V	220/380	150	80	150	70

結構特征
.CJ19(CJ16)系列切換電容器接觸器為直動式雙斷點結構，觸頭系統分上下兩層布置，上層有三對預充觸頭與切合電阻構成抑制涌流裝置。當合閘時它先接通經數毫秒之后工作觸頭接通，預充觸頭中磁塊在彈簧反作用下釋放，斷開切合電阻，使電容器正常工作，接觸器內部電路連接見圖。
CJ19

18、20Kvar的接觸器有兩對輔助觸頭，30Kvar的接觸器有三對輔助觸頭。
3.接觸器接線端有絕緣罩覆蓋，安全可靠。線圈接線端標有電壓數據，可防止接錯。12、18、20Kvar接觸器可用螺釘安裝，也可借底部的滑塊扣裝在35mm標準卡軌上。面罩上有一個可拆裝的長方形白色小牌，用戶可用它打印項目代號。
外形尺寸
CJ19產品外形尺寸

該系列接觸器除可用螺釘安裝外，亦可采用標準卡軌快速嵌入方式安裝。對CJ19-25、32、43接觸器，卡軌寬度35mm，對CJ19-63、80、95接觸器，卡軌寬度35mm或75mm。
注意事項：
1、在安裝CJ19接觸器時，請首先檢查頂部輔助螺絲是否擰緊，以免無法抑制涌流沖擊。
2、檢查主電路螺絲是否擰緊，導致連接部位溫升過高。
3、檢查控制電源電壓，以免發生接錯電壓等級，導致產品短時間損壞。
4、安裝前應手動按動接觸器插芯是否能靈活動作，接觸點接觸時頂部輔助應先接觸后分離。

5、接觸器的進線及出線都必須連接可靠，免得在通電時因跳火而引起相間飛弧，損壞接觸器。
6、電容器合閘時，若遇到涌流過大，超過本接觸器的抑制能力時，電阻可能被燒壞，此時可更換電阻后繼續使用。
7、無功功率補償設備中的放電裝置所選用的電器，其絕緣電壓應該大于2Ue√以免因放電裝置的故障而損壞接觸器。

CJ19(CJ16)系列切換電容器接觸器適用于交流50Hz，額定工作電壓至400V、約定發熱電流至90A的電路中，供接通和分斷并聯電容器組，抑制高峰電流沖擊，以改善電路的功率因數。
