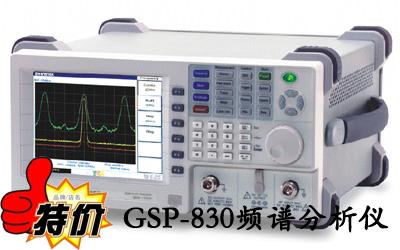

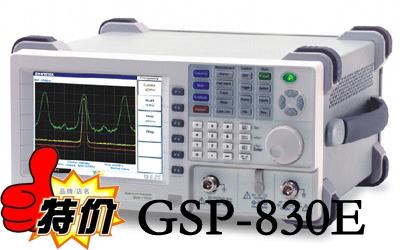

供應臺灣固緯GSP-930,GSP-830,GSP-810頻譜分析儀

廣州市頻譜分析儀廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 13826499657 郵箱： net@xclg17.cn

傳真： 020-38012431 地址： 廣東廣州市

在線詢盤聯系廠家：13826499657 020-38012435

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應臺灣固緯GSP-930,GSP-830,GSP-810頻譜分析儀）

特點

- 頻率范圍: 9kHz ~ 3GHz
- 高頻率穩定度: 25ppb (0.025ppm)
- RBW: 10Hz ~ 10kHz 1-3步進, 10kHz ~ 1MHz 10% 可調步進
- 相位噪聲: -88dBc/Hz @1GHz, 10kHz Offset
- 內置測量功能: Channel Power, N-dB bandwidth, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO
- 內置光譜和拓?fù)滹@示模式
- 門控掃描功能
- 1Hz 分辨率標記計頻器
- AM/FM 解調分析
- 886MHz 中頻輸出，方便用戶擴展外部應用
- 豐富的接口: USB Host/Device, RS-232, LXI, Micro SD, GPIB (選配)
- DVI-I 輸出，支持外部高清數字顯示
- 內置前置放大, 50dB 衰減, 順序編程功能
- 選配 6GHz 功率傳感器, 跟蹤源, 電池組
此規格適用于溫度20°C- 30°C，GSP-930開機30分鐘后，除非另有規定。

頻率
頻率
	范圍	9 kHz — 3.0 GHz
	分辨率	1 Hz
頻率參考
	準確度	±[(最后一次調整期間 X 老化率) + 頻率溫度穩定度 + 電源電壓穩定度
	老化率	±2 ppm max.	最后一次調整后的一年
	頻率溫度穩定度	±0.025 ppm	0 — 50 °C
	電源電壓穩定度	±0.02 ppm
頻率讀出精度
	起始, 停止, 中心, 標記	±(標記頻率顯示 X 頻率參考精度 + 10% x RBW + 頻率分辨率¹)
	掃描點	601	Span > 0
	掃描點	6 — 601	Span = 0
標記頻率計數器
	分辨率	1 Hz, 10 Hz, 100 Hz, 1 kHz
	準確度	±(標記頻率顯示 X 頻率參考精度 + 計數器分辨率)	RBW/Span >=0.02 ; Mkr level to DNL>30 dB
頻率跨度
	范圍	0 Hz (zero span), 100 Hz — 3 GHz
	分辨率	1 Hz
	準確度	± 頻率分辨率¹
相位噪聲
	載波偏移		Fc =1 GHz; RBW = 1 kHz, VBW = 10 Hz;erage ≥ 40
	10 kHz	<-88 dBc/Hz	典型值²
	100 kHz	<-95 dBc/Hz	典型值
	1 MHz	<-113 dBc/Hz	典型值
分辨率帶寬 (RBW) 濾波器
	濾波器帶寬	10 Hz — 3 kHz 1-3-10 步進	-3dB 帶寬總共: 6 濾波器
		10 kHz — 1 MHz, 10% 步進	-3dB 帶寬; 最小. RBW = 10 kHz @ zero span 總共: 49 濾波器
		200 Hz, 9 kHz, 120 kHz	-6dB 帶寬
	準確度	± 8%, RBW ≥ 750 kHz	標稱³
	準確度	± 5%, RBW < 750 kHz	標稱
	形狀因子	< 4.5:1	正常帶寬比: -60dB:-3dB
視頻帶寬 (VBW) 濾波器
	濾波器帶寬	1 Hz — 1 MHz 1-3-10 步進	-3dB 帶寬
[1] 頻率分辨率 = 頻寬/(掃描點數 - 1) [2]本數據表里的典型規格是指，超過20°C—30°C的溫度范圍，80%的單位性能可展現，95%的可靠度。不在產品保修范圍內。 [3] 標稱值表示預期的性能。不在保修范圍內。

幅度
幅度范圍
	測量范圍	100 kHz — 1 MHz	顯示平均噪聲電平(DANL) —18 dBm
		1 MHz — 10 MHz	DANL — 21 dBm
		10 MHz — 3 GHz	DANL — 30 dBm
衰減
	輸入衰減范圍	0 — 50 dB, 1 dB 步進	自動或手動設置
輸入安全電平
	平均總功率	≥ +33 dBm	輸入衰減 ≥10 dB
	直流電壓	± 50 V
1 dB 增益壓縮
	混頻器的總功率	> 0 dBm	典型;Fc ≥50 MHz; 前置放大關閉
	在前置放大總功率	> -22 dBm	典型;Fc ≥50 MHz; 前置放大開啟
			混頻器功率電平 (dBm)= 輸入功率 (dBm)-衰減值 (dB)
顯示平均噪聲電平(DANL)
	前置放大關閉	0 dB attenuation; RBW 10 Hz; VBW 10 Hz; span 500 Hz; reference level = -60dBm; 軌跡平均≥ 40
	9 kHz — 100 kHz	< -93 dBm,	標稱
	100 kHz — 1 MHz	< -90 dBm - 3 x (f/100 kHz) dB
	1 MHz — 10 MHz	< -122 dBm
	10 MHz — 3 GHz	< -122 dBm
	前置放大開啟	0 dB attenuation; RBW 10 Hz; VBW 10Hz; span 500 Hz; reference level = -60dBm; 軌跡平均 ≥ 40
	100 kHz — 1 MHz	< -108 dBm - 3 x (f/100 kHz) dB	標稱
	1 MHz — 10 MHz	< -142 dBm
	10 MHz — 3 GHz	< -145 dBm + 3 x (f/1 GHz) dB

顯示電平范圍
	刻度	對數, 線性
	單位	dBm, dBmV, dBuV, V, W
	標記電平讀數	0.01 dB	對數刻度
		0.01 % 的參考電平	線性刻度
	顯示模式	軌跡, 拓?fù)? 光譜	單 / 分割視窗
	軌跡數量	4
	檢波方式	positive-peak, negative-peak, sample, normal, RMS(not Video)	每個軌跡可分別設置
	軌跡功能	& 寫入, 值/最小值保持, 查看, 隱藏, 平均
幅度精度
	點	Center=160 MHz ; RBW 10 kHz; VBW 1 kHz; span 100 kHz; 對數刻度; 1 dB/div; peak detector; 20 to 30°C; signal 0 dBm
	前置放大關閉	± 0.3 dB	Ref level 5 dBm; 10 dB RF attenuation
	前置放大開啟	± 0.4 dB	Ref level 5 dBm; 0 dB RF attenuation
頻率響應
	前置放大關閉	Attenuation: 10 dB; Reference: 160 MHz; 20 to 30°C
	100 kHz — 2.0 GHz	± 0.5 dB
	2.0GHz — 3.0 GHz	± 0.7 dB
	前置放大開啟	Attenuation: 10 dB; Reference: 160 MHz; 20 to 30°C
	1 MHz — 2.0 GHz	± 0.6 dB
	2.0GHz — 3.0 GHz	± 0.8 dB
衰減開關的不確定性
	衰減設置	0 — 50 dB 1 dB 步進
	不確定	± 0.15 dB	reference: 160 MHz, 10dB attenuation
RBW 濾波器開關的不確定性
	10 Hz to 1 MHz	± 0.15 dB	reference : 10 kHz RBW
測量電平不確定性
	整體幅度準確度	± 1.5 dB	20 — 30°C; frequency > 1 MHz; Signal input 0 — -50 dBm; Reference level 0 — -50 dBm; Input attenuation 10 dB; RBW 1 kHz; VBW 1 kHz; after cal; Preamp Off
	整體幅度準確度	± 0.5 dB	典型
雜散響應
	二次諧波截取		前置放大關閉; 輸入信號 -30dBm; 0 dB 衰減
		+35 dBm	典型; 10 MHz < fc < 775 MHz
		+60 dBm	典型; 775 MHz ≤ fc < 1.5 GHz

	三階截獲		前置放大關閉; 輸入信號 -30dBm; 0 dB 衰減
	三階截獲	> 1dBm	300 MHz — 3 GHz
	輸入偽噪聲	< -60 dBc	個混頻器的信號電平 -30 dBm ; 20 — 30°C
	殘余反應 (固有)	<-90 dBm	輸入終端; 0 dB 衰減; 前置放大關閉

掃描
掃描時間
	范圍	22 ms — 1000 s	Span > 0 Hz
	范圍	50 us — 1000 s	Span = 0 Hz;最小分辨率 = 10 us
	掃描模式	持續; 單次
	觸發源	自由運行; 視頻; 外部
	觸發沿	上升沿或下降沿

RF 前置放大器
	頻率范圍	1 MHz — 3 GHz
	增益	18 dB	標稱
	增益		(標準安裝)

前面板輸入/輸出
RF 輸入
	接口類型	N-type female
	阻抗	50 ohm, 標稱
	VSWR	<1.6 :1	300 kHz — 3 GHz; Input attenuator ≥ 10 dB
選配件電源供應
	接口類型	SMB male
	電壓/電流	DC +7V / 500 mA max	輸出短路保護
USB Host
	接口類型	A plug
	協議	Version 2.0	支持全/高/低速
MicroSD 卡槽
	協議	SD 1.1
	支持的卡	MicroSD, MicroSDHC	支持 32GB 容量

后面板輸入/輸出
參考輸出
	接口類型	BNC female
	輸出頻率	10 MHz
	輸出幅度	3.3V CMOS
	輸出阻抗	50 ohm
參考輸入
	接口類型	BNC female
	輸入?yún)⒖碱l率	10 MHz
	輸入幅度	-5 dBm — +10 dBm
	頻率鎖定范圍	在± 5 ppm 的輸入?yún)⒖碱l率
報警輸出
	接口類型	BNC female; Open-collector
觸發輸入/ 門控掃描輸入
	接口類型	BNC female
	輸入幅度	3.3V CMOS
	開關	自動選擇功能
LAN TCP/IP 接口
	接口類型	RJ-45
	Base	10Base-T; 100Base-Tx; Auto-X
USB Device
	接口類型	B plug	僅用于遠程控制; 支持 USB TMC
	協議	Version 2.0	支持全速/高速
中頻輸出
	接口類型	SMA female
	阻抗	50 ohm	標稱
	中頻頻率	886 MHz	標稱
	輸出電平	-25 dBm	10 dB 衰減; RF 輸入: 0 dBm @ 1 GHz;
耳機輸出
	接口類型	3.5mm 立體聲插孔, 有線單聲道操作
視頻輸出
	接口類型	DVI-I ( 集成模擬和數字) , Single Link	兼容 VGA 、 HDMI 標準
RS232 接口
	接口類型	D-sub 9-pin female	Tx,Rx,RTS,CTS
GPIB 接口 (選配)
	接口類型	IEEE-488 總線連接
交流電源輸入
	電源	AC 100 V — 240 V, 50 / 60 Hz	自動選擇范圍
電池 (選配)
	電池	6 cells, Li-Ion rechargeable, 3S2P	UN38.3 認證
	電壓	DC 10.8 V
	容量	5200 m / 56Wh

常規
	內部數據存儲	16 MB 標稱
	功耗	<65 W
	預熱時間	< 30 minutes
	溫度范圍	+5 °C — +45 °C	工作
	溫度范圍	-20 °C — + 70 °C	存儲
	重量	4.5 kg (9.9 lb)	Inc. all options (標配+TG+GPIB+電池)
	尺寸	210 x 350 x 100 (mm)	大約
		8.3 x 13.8 x 3.9 (in)

標準配件
快速手冊
使用手冊CD
電源線 *1
選購配件
PWS-06, RF 功率計
GSC-009, 可攜式背包
GRA-415, 機架面板
OPT.01:跟蹤源
OPT.02:電池組
OPT.03:GPIB介面

跟蹤源 (選配)
	頻率范圍	100 kHz — 3 GHz
	輸出功率	-50 dBm—o 0 dBm 0.5 dB 步進
	精度	± 0.5 dB	@160 MHz, -10 dBm, 源衰減 10 dB, 20 — 30°C
	輸出平坦度	參考電平 — 160 MHz, -10 dBm
		100 kHz — 10 MHz	± 1 dB
		10 MHz — 3 GHz	± 1 dB
	輸出電平轉換不確定性	± 0.8 dB	參考電平-10 dBm
	諧波	< -30 dBc	典型, 輸出電平 = -10 dBm
	反向功率	+30 dBm .
	接口類型	N-type 母頭
	阻抗	50 ohm	標稱
	輸出駐波比	< 1.6:1	300 kHz — 3 GHz, 源衰減 ≥ 12 dB

USB 功率傳感器 (選配)
	類型	平均功率傳感器	型號: PWS-06
	表接口	USB 線接到 GSP930 前面板的USB Host
	接口類型	N-type 公頭, 50 ohm 標稱
	輸入駐波比	1.1: 1	典型
	輸入駐波比	1.3: 1
	輸入頻率	1 — 6200 MHz
	電平	-32 — +20 dBm
	. 輸入安全功率	≥ 27 dBm
	功率測量部確定性@ 25 °C	-30 dBm — +5 dBm: 1 MHz — 3GHz: ±0.10 dB 典型 3 GHz — 6 GHz: ±0.15 dB 典型 +5 dBm — +12 dBm: 1 MHz —3GHz: ±0.15 dB 典型 3 GHz — 6 GHz: ±0.15 dB 典型 +12 dBm to +20 dBm: 1 MHz —3GHz: ±0.20 dB 典型 3 GHz — 6 GHz: ±0.20 dB 典型	±0.30 dB . ±0.30 dB . ±0.30 dB . ±0.30 dB . ±0.40 dB . ±0.40 dB .
	功率測量不確定度 @ 0 to 25 °C	-30 dBm — +5 dBm: 1 MHz —Hz: ±0.25 dB 典型 3 GHz — 6 GHz: ±0.25 dB 典型 +5 dBm — +12 dBm: 1 MHz — 3GHz: ±0.20 dB 典型 3 GHz — 6 GHz: ±0.20 dB 典型 +12 dBm — +20 dBm: 1 MHz — 3GHz: ±0.35 dB 典型 3 GHz — 6 GHz: ±0.30 dB 典型
	線性@ 25 °C	±3 %
	測試速度	100 ms 低噪聲模式 30 ms 快速模式	典型
