群菱供應移動式風電機組低電壓穿越測試裝置
北京市低電壓穿越廠家
價格： 電議
物流： 暫無物流地址| 買家支付運費
可銷售總量： 0件
手機： 13911618811 郵箱： bjqunling@163.com
傳真： 010-56532088 地址： 北京市 北京市
郵箱：
手機：
技術規范書
1 移動式風電機組低電壓穿越測試裝置總則
1.1 要求該檢測平臺能夠同時滿足現場安裝在風電場的單臺風電機組低電壓穿越能力檢測，滿足光伏發電站并網接入驗收的低電壓穿越能力檢測，滿足光伏逆變器與風電發電機組的型式試驗的低電壓穿越試驗檢測。
1.2 本規范書所提出的是限度的技術要求,并未對一切技術細節做出規定,也未充分引述有關標準和規范的條文。供方應保證提供符合本規范書和工業標準的優質產品。
2移動式風電機組低電壓穿越測試裝置系統構成

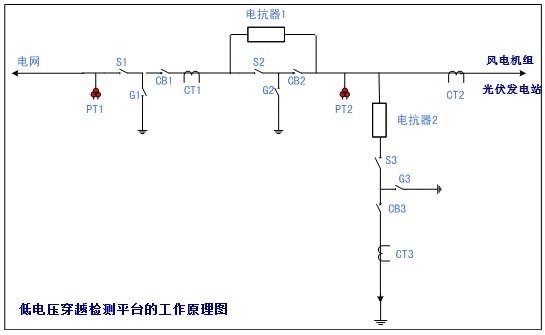

移動式風電機組低電壓穿越測試裝置的主設備戶內安裝，核心部件包括電抗器組合、斷路器組合、控制系統、測量系統四部分：其中電抗器采用國際品牌或施耐德公司設計和生產；斷路器組合采用國際品牌、施耐德或公司產品。
1）電抗器：限流電抗器根據接入的電網情況以及測試風電機組容量整體進行考慮，能夠適應各種電網情況和風電機組，限流電抗器設計為阻值可調，確保在進行測試時，對電網的影響在允許范圍之內。短路電抗器阻值可調，短路電抗器和限流電抗器配合調節實現不同程度的電壓跌落。電抗器及安裝情況下圖1所示。
圖2 電抗器布置圖
3）連接銅排：連接銅排分為導電銅排和接地銅排，導電銅排用來連接抗器實現各種不同組合。
4）避雷器：電抗器相與相之間、每相與地之間接有避雷器；電抗器每個連接頭之間均裝有避雷器，對電抗器起到了很好的保護作用。
5）供電系統以及暖通、照明設備。
6）電抗器溫度監測儀：試驗過程中可能會在電抗器中流過很大的短路電流，使得電抗器發熱，根據需要安裝電抗器溫度監測儀，隨時監測電抗器溫度，通過設定電抗器溫度保護限值，當溫度過高可以將電抗器以及整個測試系統從電網中切出。
7）緊急報警系統：電抗器溫度過高，緊急報警系統啟動，進入相應的控制程序。
8）斷路器組合：斷路器組合由SF6氣體絕緣開關柜組合和SF6氣體絕緣戶內斷路器共同組成，SF6氣體絕緣開關柜體積小，所有帶電部分均有氣體密閉，沒有任何帶電體，每一個斷路器均和三工位開關配合，安全可靠，操作簡單安裝方便。開關柜組合和戶內斷路器配合，共同實現試驗設備要求功能。
9）移動式風電機組低電壓穿越測試裝置就地控制系統：就地控制系統用來控制所有斷路器、隔離刀閘和接地刀閘的開斷，自動完成所有試驗項目。
10）測量與數據處理系統：系統根據觸發指令開始測量和記錄試驗過程中的所有測試信息，并完成相關計算；系統能夠?qū)崟r(shí)顯示和將測量結果并能導出為開放格式數據以用于分析計算。移動式風電機組低電壓穿越測試裝置測試系統還包括遠方監視和控制系統，在試驗時遠程控制完成所有試驗項目，并對試驗數據和結果進行處理。
3移動式風電機組低電壓穿越測試裝置主要部件技術要求
3.1 開關柜一次部分技術要求
(1) 開關柜設置母線室和斷路器室的壓力釋放裝置，當發生內部電弧故障時，釋放壓力，確保操作人員和開關柜安全。
(2) 氣體絕緣開關柜的高壓帶電部分安裝在密封的（SF6）氣體中， 具備足夠的絕緣強度，可以有效的防止來自外界的污穢、潮氣、異物及其他有害影響，以保證設備的長期穩定工作。斷路器室和母線室為充氣隔室，三相系統在同一個隔室內，其中充滿干燥的SF6氣體，相鄰隔室的絕緣氣體完全隔絕。隔室的充氣及相應的試驗工作在賣方廠內完成，現場無須充氣。但考慮到海拔高程變化以及緩慢漏氣造成氣壓下降，有可能需要在現場充氣，組合開關柜面板上應有充氣和測量SF6氣壓的兩用接口，每次試驗前要使用專配的壓力表測量SF6氣體壓力，并另配充氣儲氣罐，可在現場充氣。
(3) 每一獨立的充氣隔室內均設置單獨的具有溫度補償功能的氣體壓力檢測裝置，當氣室內壓力低于最小工作壓力或高于壓力上，壓力檢測裝置提供相應的報警。同時應設置人工測量SF6氣體壓力的接口，以防誤報警。
(4) 氣體絕緣開關柜內安裝的斷路器為真空斷路器。斷路器上配有機械式計數器，用于合閘時計數，計數器安裝在斷路器面板上， 斷路器面板上設有機械式合分閘狀態指示、彈簧儲能狀態指示、及手動合分閘按鈕。
(5) 斷路器、三工位開關/隔離開關的操作機構安裝在低壓室內。三工位開
關和隔離開關正常為電動操作，打開低壓室門，可進行手動操作。三工位開關/隔離開關上設有機械式分合閘狀態指示。
(6) 氣體絕緣開關柜采用的插接技術，內部電場均勻，有較高的電氣絕緣性能。
(7)為防止保護裝置受到潮氣的影響，低壓室內設置由空氣開關控制的 AC220V 50W電加熱器。
(8) 電纜引入柜內后通過內錐式電纜插頭和電纜插座連接。
(9) 每臺開關柜上設置接地導體，導體為銅質的，截面為
(10) 開關柜充氣隔室的防護等級為IP65， 外殼的防護等級為IP4X。
(11) 一次相序按面對開關柜前門從左到右排列為L1(A)、L2（B）、L3（C），并用標牌標識，顏色分別為黃、綠、紅。
(12) 氣體絕緣開關柜從結構設計上保證了工作人員的人身安全，便于運行、維護、檢查、檢修和試驗。由于密閉的SF6開關柜無法驗電，組合開關柜面板應設置顯示開關內三相回路應帶有電壓的指示裝置（相當于驗電裝置）。
3.2 開關柜二次部分技術要求
(1) 所有開關柜內部導線均采用500V絕緣多股銅芯導線，導線中間不得有接頭，控制、保護、信號回路導線截面為
(2) 開關柜柜間小母線具體配置如下：
控制保護電源小母線(直流)；
儲能電源小母線(直流)；
加熱器電源小母線(交流220V)；
以上a), b), c)小母線截面為
閉鎖小母線（直流）；
電壓小母線(交流100V)；
預告警信號小母線（包括MCB跳閘，繼電器內部故障信號）；
以上d), e),f)小母線截面均為
(3) 所有CT、PT二次回路引出至端子，備用CT二次繞組在端子上短接。
PT二次側中性點直接接地；
端子排上每個端子和連線要編號，電流回路采用電流型試驗端子；
開關柜低壓室設門控式照明設備。
(6) 開關柜可提供買方使用的備用狀態信號接點如下：
斷路器狀態：分閘位置2個，合閘位置2個；
斷路器儲能彈簧狀態：彈簧未儲能位置1個；
三工位開關位置狀態：分閘位置2個，合閘位置2個，接地位置2個。
(7)設置若干AC220V電源插座，以方便取用電。
3.3 移動式風電機組低電壓穿越測試裝置開關柜基本技術參數
| 技術參數 | 單位 | 限值 |
| 額定電壓 | kV | 9～40.5 |
| 額定絕緣水平：1分鐘工頻耐壓（有效值） 雷電沖擊耐壓（峰值） | kV | 85 |
| kV | 185 | |
| 額定頻率 | Hz | 50 |
| 額定熱穩定電流（4s有效值） | kA | 25 |
| 額定峰值耐受電流 | kA | 63 |
| 主母線額定電流 | A | 1250 |
| 絕緣氣體設計壓力(值) | Pa | 1.6×105 |
| 絕緣氣體額定工作壓力值( | Pa | 1.3×105 |
| 絕緣氣體工作壓力值( | Pa | 1.2×105 |
| 開關柜氣室年泄漏率 | ％ | ≤0.25 |
| 輔助電源電壓：控制回路,儲能電機 加熱器 | V V | DC220或110 AC220 |
| SF6氣體濕度（含水量）（出廠試驗值） | uL/L | ≤500 |
| 局部放電量(測量電壓1.1Um) | pC | ≤100 |
| 局部放電量（測量電壓1.1Um/?3） | pC | ≤10 |
| 技術參數 | 單位 | 限值 |
| 額定電壓 | kV | 40.5 |
| 額定絕緣水平：1分鐘工頻耐壓（有效值） 雷電沖擊耐壓（峰值） | kV | 85 |
| kV | 185 | |
| 額定頻率 | Hz | 50 |
| 額定電流 | A | 1250 |
| 熱穩定電流（4s有效值） | kA | 25 |
| 額定峰值耐受電流 | kA | 63 |
| 額定短路開斷電流 | kA | 25 |
| 額定短路關合電流 | kA | 63 |
| 額定操作順序 | | O-180s-CO-180s-CO |
| 自動重合閘操作順序 | | O -0.3s-CO-180s-CO |
| 輔助電源電壓：控制回路 儲能電機 | V V | DC220或110 DC220或110 |
| 合閘時間 | ms | 55~67 |
| 分閘時間 | ms | 33~45 |
| 燃弧時間 | ms | ≤15 |
| 開斷時間 | ms | 48~60 |
| 機械操作壽命(短路開斷電流 25KA 31.5KA) | 次 | 10000 |
| 機械操作壽命(短路開斷電流 40KA) | 次 | 10000 |
| 技術參數 | 單位 | 限值 | |
| 額定電壓 | kV | 40.5 | |
| 額定絕緣水平： | 開關/隔離斷口1min工頻耐壓 | kV | 85/110 |
| 開關/隔離斷口雷電沖擊耐受電壓 | kV | 185/215 | |
| 額定頻率 | Hz | 50 | |
| 額定電流 | A | 1250 | |
| 4秒熱穩定電流（有效值） | kA | 25 | |
| 額定動穩定電流（峰值） | kA | 63 | |
| 機械操作壽命 | 次 | 2000 | |
| 技術參數 | 單位 | 限值 |
| 額定電壓 | kV | 52.5 |
| 持續運行電壓 | kV | 42 |
| 標稱放電電流 | kA | 10 |
| 陡波沖擊電流下殘壓(1/…μs 5kA) | kV | 152.4 |
| 雷電沖擊下電流殘壓(8/20μs 5kA ) | kV | 136.5 |
| 操作沖擊電流下殘壓(30/60μS | kV | 112.0 |
| 2ms方波電流 | A | 250 |
4移動式風電機組低電壓穿越測試裝置產品應用
4.1可模擬故障類型及考核電壓
| | 產品應用 | 備注 |
| 故障類型 | 三相短路、兩相短路、單相接地短路 | 模擬電網故障 |
| 考核電壓 | 10KV、20KV、35KV | 并網接入電壓 |
| 應用場合 | 1、 光伏逆變器、儲能PCS、風電發電機組的型式試驗； 2、 光伏發電站并網驗收； 3、 風電場并網驗收； 4、 儲能電站并網驗收 | 同時滿足多個應用場合、多種電壓接入 |
4.2移動式風電機組低電壓穿越測試裝置參考標準：
GB/T19964-2012《光伏發電站接入電力系統技術規定》
DL/T****-2013《光伏發電站低電壓穿越能力檢測技術規程》
NB/T****-2013《光伏發電逆變器技術規范》
NB/T****-2013《風力發電機組低電壓穿越能力測試規程》
GB/T19963-2011《風電場接入電力系統技術規定》（2012年6月1日起實施）
