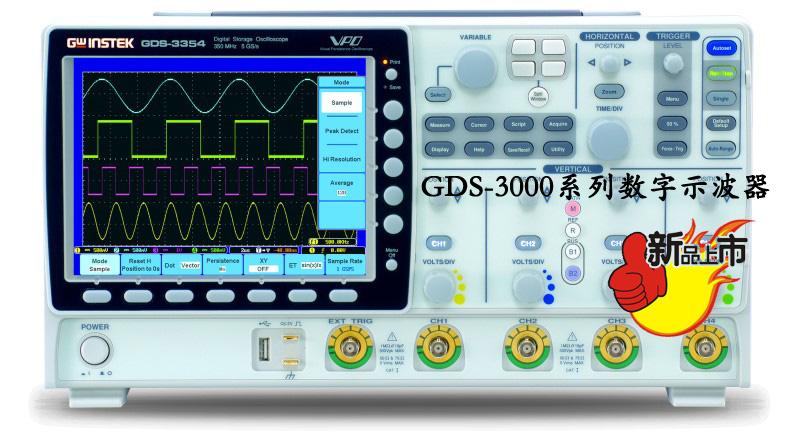

供應臺灣固緯500MHZ數字示波器GDS-3502,GDS-3504

供應臺灣固緯500MHZ數字示波器GDS-3502,GDS-3504

廣州市示波器廠家

價格: 電議

物流: 暫無物流地址| 買家支付運費

可銷售總量: 0件

手機: 13826499657 郵箱: net@xclg17.cn

傳真: 020-38012431 地址: 廣東 廣州市

在線詢盤

提交詢盤信息,一呼百應會為您匹配更多優質、合適的供應商!

*采購產品:

信息不能為空!請?zhí)顚懀?/p>

*采購量/單位:

采購量不能為空!

*期望價格:

價格不能為空!

*報價截止日期:

截止日期不能為空!

*聯系人:

聯系人不能為空!

*聯系電話:

聯系電話不能為空!



供應臺灣固緯500MHZ數字示波器GDS-3502,GDS-3504
我想要了解:
請輸入您要咨詢的問題:
您的聯系方式:

郵箱:

手機:

詳細信息(供應臺灣固緯500MHZ數字示波器GDS-3502,GDS-3504)
供應臺灣固緯500MHZ示波器GDS-3502,GDS-3504
GDS-3000系列 (GDS-3502,GDS-3504,GDS-3352,GDS-3354,GDS-3252,GDS-3254,GDS-3152,GDS-3154)
GDS-3502 500MHz,2信道,彩色 LCD顯示數字儲存示波器
GDS-3504 500MHz,
4信道,彩色 LCD顯示數字儲存示波器
GDS-3152 150MHz
,2信道,彩色 LCD顯示數字儲存示波器
GDS-3154 150MHz
,4信道,彩色 LCD顯示數字儲存示波器
GDS-3252 250MHz
,2信道,彩色 LCD顯示數字儲存示波器
GDS-3254 250MHz
4信道,彩色 LCD顯示數字儲存示波器
GDS-3352 350MHz
,2信道,彩色 LCD顯示數字儲存示波器
GDS-3354 350MHz
,4信道,彩色 LCD顯示數字儲存示波器
特點
* 全系列 頻寬覆蓋500MHz范圍, 提供2/4輸入通道,
* 雙取樣模式: 5GSa/s實時取樣率及100GSa/s等效取樣率
* 強大的VPO訊號處理技術,快速洞察異常訊號
* 8英吋800*600高分辨率大尺寸畫面, 能更舒適的檢視復雜訊號的細節
* 獨特的分割窗口功能,能同時獨立觸發及獨立顯示四個信道的波形訊號
* 彈性的GW App應用軟件平臺, 軟件擴充/ 升級更容易
* 可選擇50Ω/75Ω/1MΩ三種不同的輸入阻抗
* 可選配功率量測軟件以進行電源質量測試與分析
* 可選配串行總線的觸發、譯碼功能.軟件可支持I2C, SPI以及UART
GDS - 3000系列采用VPO(Visual Persistence Oscilloscope)信號處理技術以高速波型更新率以及多層次余輝顯示來提高波型顯示能力的效能。GDS - 3000系列的設計采用了高速FPGA并列處理模式,取代了傳統的微處理器架構,大大地提高數據處理速度及波形的獲取速率,VPO技術使GDS - 3000系列能對于測試訊號所發生的頻率度能以類似模擬示波器的多層次余輝來表示。由于VPO技術示波器對于所顯示的訊號皆包含振幅,時間和訊號強度之三維波形數據來顯示每個波點,相較于一般傳統的數字儲存示波器,GDS-3000提供了更多的有用的信息于畫面上。高速波形擷取技術,可以對快速的事件如視頻,抖動,噪聲和矮波信號作更的分析
規格
GDS- 3152
GDS- 3154
GDS- 3252
GDS -3254
GDS- 3352
GDS- 3354
GDS- 3502
GDS- 3504
垂直系統


輸入通道
2Ch+EXT
4Ch+EXT
2Ch+EXT
4Ch+EXT
2Ch+EXT
4Ch+EXT
2Ch+EXT
4Ch+EXT
頻寬
DC~150MHz(-3dB)
DC~250MHz(-3dB)
DC~350MHz(-3dB)
DC~500MHz(-3dB)
上升時間
2.3ns
1.4ns
1ns
700ps
垂直分辨率
8 bit
垂直分辨率(1MΩ)
2mV ~ 5V/div
垂直分辨率 50/75Ω
2mV ~ 1V/div
輸入耦合
AC, DC, GND
輸入的阻抗
1MΩ / / 15pF
直流增益度
±3%X |Reg| + 0.1div+ 1mV)
極性
正向,反向
輸入阻抗 (1MΩ)
300V (DC+AC peak), CAT I
輸入電壓 (75/ 50Ω)
5 Vrms,CAT I
偏移范圍
2mV/div ~ 100mV/div ±0.5V;200mV/div ~ 5V/div ±25V
頻寬限制
20 MHz
20/100MHz
20/100/200MHz
20/100/200/350MHz
波形信號處理
加、 減、 乘、 除、 FFT、 FFTrms
觸發系統
來源
雙通道: CH1, CH2, Line, Ext ; 四通道: CH1, CH2, CH3, CH4, Line, Ext
觸發模式
自動模式 (提供滾動模式可測量100 ms/div或更慢的訊號)、 一般模式、 單次模式
觸發類型
邊緣,脈波寬度,視頻,矮波,上升和下降、 事件延遲,(1 ~ 65, 535 events) ,時間延遲(10nS~10S) I2C, SPI, UART(選購)
觸發延遲范圍
10ns ~ 10 S
耦合選項
AC, DC, LF rej, HF rej, Noise rej
靈敏度
DC~50MHz approx. 1div or 1.0mV
50MHz~150MHz approx. 1.5div or 15mV
150MHz~350MHz approx. 2div or 20mV
外部觸發
范圍
±15V
靈敏度
DC ~ 150 MHz pprox.100mV ;150 MHz ~ 250 MHz 150mV;250 MHz ~ 350 MHz 150mV
350 MHz ~ 500 MHz 200mV
輸入阻抗
1MΩ±3%,~ 16pF
水平系統
范圍
1ns/div~100s/div (1-2-5 increments ;GDS-3502/3504: 1-2.5-5 increments); ROLL: 100ms/div~100s/div
前置觸發
每格 10div
后置觸發
1000div

± 20 ppm , 1 ms 時間間隔
信號擷取系統
實時取樣速率
2.5GSa /s
5GSa/s
2.5GSa/s
5GSa/s
5GSa/s
5GSa/s
4GSa/s
4GSa/s
等效取樣率
100GSa/s
記錄長度
25 k
擷取模式
一般,平均,峰值偵測,高分辨率,單次

一般: 擷取的樣本值

平均: 2 256 波形平均

峰值檢測:以2ns 窄頻掃描速度擷取突波

高分辨率: 實時波匣形平均可減少隨機噪聲并增加垂直分辨率
X-Y 模式
X 軸輸入
通道 1 ;通道 3
Y 軸輸入
通道 2 ; 通道4
相位移
100 kHz ± 3 °
光標和測量系統
游標
可擷取振幅參數、 時間參數并可限定范圍
自動測量
28組:Vpp, Vamp, Vg, Vrms, Vhi, Vlo, Vmax, Vmin, Rise Preshoot/ Overshoot, Fall Preshoot/Overshoot, Freq, Period, Rise Time, Fall Time, positive Width, Negative Width, Duty Cycle, Phase, 以及8種延遲量測功能 (FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF)
游標測量
電壓差(?V) 時間差(?T)
自動計數
6位數計頻器,范圍從 2 Hz到額定頻率
功率測量(選配)
電源質量量測
VRMS, V Crest Factor, Frequency, IRMS, I Crest Factor,實功率、 視在功率、 虛功率、 功率因素、 相角。
諧波量測
Freq, Mag, Mag rms, Phase, THD-F, THD-R, RMS
漣波量測
Vripple Iripple
涌浪電流
高峰,第二個高峰
控制板功能
Autoset
單按鈕、 自動安裝程序,所有的垂直、 水平的管道和觸發系統,撤銷 autoset
自動范圍
允許使用者從測試點快速移動,而無需重置為每個測試點的示波器測試點
保存設置
20
保存波形
24
顯示系統
TFT 液晶屏
8"TFT 液晶屏 SVGA 彩色顯示器 LED 背光)
顯示分辨率
垂直 800 ×水平 600 SVGA
插值
Sin(x)/x and equivalent time sampling
波形顯示
點,向量,變數的性,無窮的性
顯示網格
8 x 10 divisions
顯示亮度
可調
界面
Rs-232 C
DB-9port
USB
2 set USB 2.0 高速主機端口 1set USB 2.0 高速設備埠
以太網
RJ-45 port, 10/100Mbps
VGideoPort
DB-15port, SVGA monitor output
線路輸出
3.5mm 立體聲輸出接口/ Go/NoGo 音訊報警輸出
GPIB(Optional)
USB GPIB 接口轉換器
Go/NoGo BNC
5V /10mA TTL 開路輸出
Kensington樣式鎖
后面板安全鎖插槽連接到標準的Kensington樣式鎖
電源
電壓范圍
AC 100V 240V,48 Hz ~ 63 Hz,自動選擇
其它
多語言菜單
可用
在線說明
可用
時鐘
時間和數據,提供用于保存數據的數據/時間
尺寸和重量
400(W) x 200(H) x 130(D),大約 4 公斤。
使用手冊一本,電源線一條
GTP-151R: 150MHz(10:1/1:1) 可切換被動探棒,用于GDS-3152/ 3154 (一通道一條)
GTP-251R: 250MHz(10:1/1:1) 可切換被動探棒,用于GDS-3252/ 3254 (一通道一條)
GTP-351R: 350MHz(10:1/1:1) 可切換被動探棒,用于GDS-3352/ 3354 (一通道一條)
GTP-501R: 500MHz(10:1/1:1) 可切換被動探棒,用于GDS-3502/ 3504 (一通道一條)
選購配件
GTC-001
設備車,450(W) x 430(D)mm (120V 輸入插座)
GTC-002
設備車330(W) x 430(D)mm (120V 輸入插座)
GTL-110
測試導線,BNCBNC接頭導線
GTL-232
RS-232C纜線,9-pin母接口對9-pin母接口,Null Modem for computer
GTL-242
USB 1.1纜線,A-B 型,4P,1800mm
差分探棒
GDP-025: 25MHz 高電壓差分探棒
GDP-050: 50MHz
高電壓差分探棒
GDP-100: 100MHz
高電壓差分探棒
電流探棒
GCP-530: 50MHz/ 30A 電流探棒
GCP-1030: 100MHz/ 30A
電流探棒
GCP-206P:
電源供應器以支持電流探棒 (2個輸入通道)
GCP-425P:
電源供應器以支持電流探棒 (4個輸入通道)
