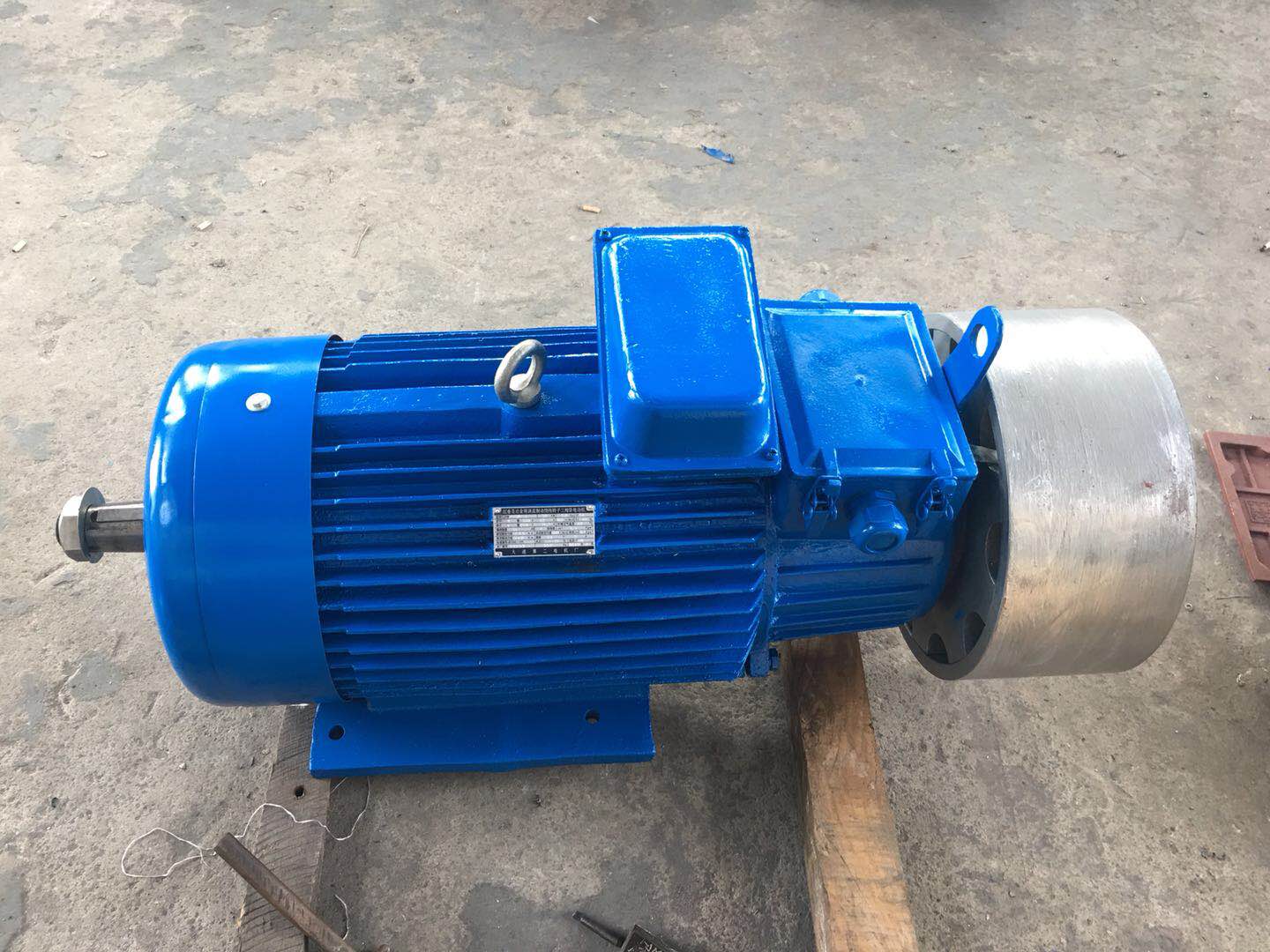

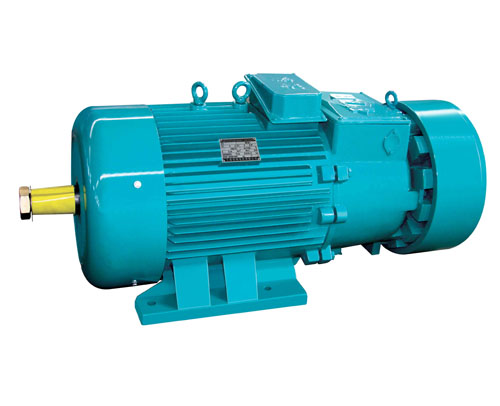

供應大連第二電機廠 YZRW冶金起重渦流制動繞線轉子電機

結構與工作原理

• 結構組成：由 YZR 系列電動機和裝于其副軸伸的渦流制動器組成。渦流制動器的電樞與電動機同軸旋轉，其勵磁繞組可通入直流電。
• 工作原理：當電機轉動時，渦流制動器的勵磁繞組通入直流電，產生與電動機力矩相反的制動力矩，使電動機轉速降低。通過調節勵磁電流大小，可實現對電機轉速的調節。

性能特點

• 制動迅速可靠：內置常閉式電磁制動器，斷電即制動，制動響應時間≤0.2 秒，制動力矩為 1.5-3 倍額定轉矩，能確保起重設備安全停車。
• 調速性能優良：調速平穩，不受負荷正反方向限制，在任意負載下都能達到穩定的低速轉速，便于設備的低速安裝和準確就位。
• 過載能力強：電機轉子采用高電阻率鑄鋁轉子，短時過載能力達 200% 額定電流，持續 10 秒，轉矩達額定轉矩的 2.5 倍，能適應頻繁啟停和沖擊負載。
• 防護性能好：默認防護等級為 IP55，可選 IP65，機殼采用迷宮式密封，防止粉塵進入，繞組經三防漆浸漬處理，可適應冶金車間的高溫、粉塵及腐蝕性氣體環境。
• 絕緣等級高：絕緣等級為 F 級，繞組采用耐電暈漆包線，可耐受冶金車間 40-60℃的高溫環境，也可根據需求提供 H 級絕緣。

技術參數

• 電壓等級：有 380V/660V 等低壓規格，也可定制 1140V。
• 功率范圍：通常為 7.5kW-315kW。
• 工作制：主要為 S3 斷續周期工作制，接電持續率 JC% 有 15%、25%、40%、60% 等，也可選 S4/S5 工作制。

應用領域

• 冶金行業：適用于煉鋼車間橋式起重機、軋鋼車間門式起重機等。
• 起重機械：可用于重型機械廠的鍛造起重機、造船車間的龍門起重機等。
• 礦山設備：如礦山豎井提升機等也常采用 YZRW 電機。

相關標準

• GB/T 21974-2024：規定了機座號 112-315 的 YZRW 電機的技術要求、試驗方法等，于 2025 年 3 月 1 日實施。
• JB7840-1995：對 YZRW 電機的技術條件進行了規范。
