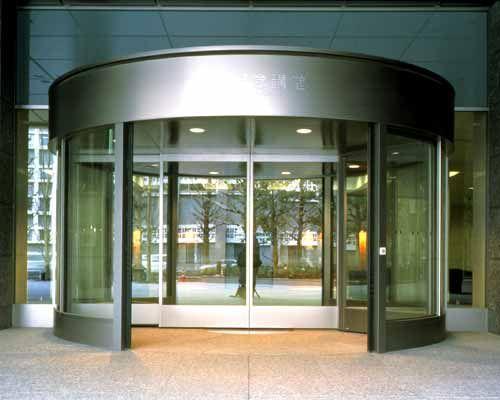

門店上因空間限制或純粹為了增加裝飾效果，商家選用弧形自動門，弧形自動門大多安裝內外兩個對應的弧度，形成一個圓形的整體，雷克薩斯汽車賣場大多選用弧形自動門。西安弧形自動門結構/重疊自動門 西安亞格自動門科技有限公司；弧形自動門嚴格上說，應該是平移自動門的一種，也就是弧形平移門。所以它的結構形式和平移自動門是一樣的，都是由自動門控制器，自動門馬達，皮帶傳動裝置，吊輪組合，感應器系統組成，只不過具體的結構樣式不太一樣，可以通過下圖比較明確的看到弧形自動門機的結構： 弧形自動門機結構圖
弧形自動門的皮帶裝置中間增加了很多繞組輪，以便行進時改變自動門的運行曲線，吊輪系統也采用了外形比較大的輪組，使自動門可以按弧形路線運動。自動門控制器和馬達裝置和平移自動門一樣，只是固定的方式不太一樣。
圓弧形自動門的驅動機構：
驅動機構的控制可暴增弧形門快速而平穩地運動，一般都是采用一臺電機同時帶動兩扇門同步開閉，用同步帶可帶動左扇門和右扇門同時運動，結構簡單、維修簡便。由于同步帶的張緊輪的軸采用了滾珠軸承，而且滾輪與同步帶接觸面處涂有一層聚酯橡膠，因此驅動結構的運行中噪音很低。 弧形門生產一般取決于軌道，為簡化生產，現在流行的兩種規格：a、半徑1200mm，1/4圓：b.半徑1500mm，1/4圓。 一個1/2圓，半徑1200mm弧形門由兩個1/4圓，半徑1200mm軌道拼成。一個1/2圓，半徑1500mm弧形門由兩個1/4圓，半徑1500mm軌道拼成。 1/2圓，半徑1200mm弧形門由12片6mmX50mm扁鋼固定在弧形門的帽頭骨架上，每片間夾角為16°。 1/4圓，半徑1200mm弧形門由6片6mmX50mm扁鋼固定在弧形門的帽頭骨架上，每片間夾角為16°。 1/2圓，半徑1500mm弧形門由12片6mmX50mm扁鋼固定哎弧形門的帽頭骨架上，每片間夾角為13°。 弧形軌支托用M8螺釘固定到扁鋼上，每個弧形軌支托用四個螺釘固定?；⌒诬壍烙肕6X20螺釘固定到六個弧形軌支托上。 電機及與其相連的同步輪裝到6mmX50mm扁鋼上，用兩個M8螺釘固定，惰輪組件固定到惰輪固定板上，惰輪固定板再用兩個M8螺釘固定到6mmX50mm扁鋼上。皮帶張緊輪固定在滾輪固定板上，滾輪固定板與張緊輪支托焊接在一起，用兩個M8螺釘將張緊輪支托固定到6mmX50mm扁鋼上?？刂破饕彩怯每刂破鞴潭ò骞潭ㄔ诒怃撋希俗影?、開門止動器和電源開關都固定在驅動機構上。安裝同步帶到主動輪、藏金輪和惰輪上。
