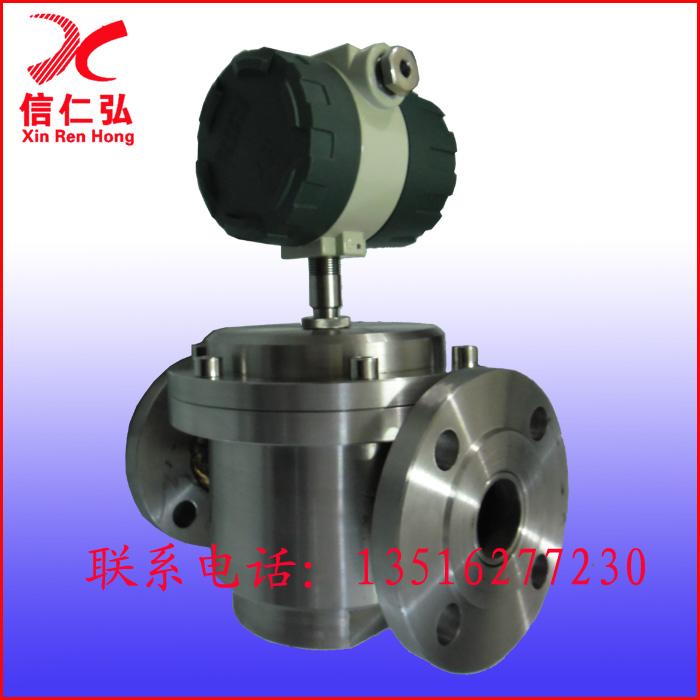

供應LC橢圓齒輪流量計，容積式流量計，齒輪流量計，圓齒輪流量計

天津市橢圓齒輪流量計廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 13516277230 郵箱： 116301036@qq.com

傳真： 022-86836864 地址： 天津市天津市

在線詢盤聯系廠家：13516277230 022-86836864

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應LC橢圓齒輪流量計，容積式流量計，齒輪流量計，圓齒輪流量計）

LC橢圓齒輪流量計是容積式流量計中最常見的一種。歷史悠久，廣泛應用在石油、化工、食品、船舶、制藥、造紙等行業。用于多種粘度范圍介質的測量。尤其適用于測量低粘度的介質。有機械計數器和電子計數器兩種。
一、工作原理
LC橢圓齒輪流量計的計量是由殼體和一對齒輪轉子及上下蓋板等組成，他們之間已知體積的空腔作為流量計的計量單元。齒輪轉子靠其進口處的微小壓差推動旋轉，并不斷將進口的液體經空腔計量后送到出口。根據轉子的轉動次數傳遞給計數器（二次表），指示流量。

橢圓齒輪流量計結構原理圖
二、技術特點
l 外殼體材質有多種供選擇：鋁、不銹鋼及鑄鋼、PPS、青銅等；
l 轉子有多種材質：鋁、鑄鐵、不銹鋼、銅、哈氏合金、石墨等；
l 軸承材質有多種供選擇：石墨、陶瓷、硬質合金、青銅、不銹鋼密封軸承等；
l O形環的材質有VITON、氟橡膠、不銹鋼、特氟隆供選擇；
具有機械、電子兩種計數器，多種輸出方式：脈沖當量、4-20mA 、RS485、Hart等；
二、規格性能指標

公稱通徑	8～250
準確度	0.2、0.5級
壓力損失	0～1000mpas＜80kpa
工作壓力	1.6、2.5、4.0、6.3、10、16、25、42MPa
溫度范圍	-20℃～+300℃
介質粘度	0.1～1000mpas
環境條件	溫度-30℃～+70℃ 濕度5%～95% 氣壓86kpa～106kpa
連接法蘭	，另可按用戶法蘭標準制造
防爆等級	本安laII CT4,隔爆dII BT4

流量范圍

公稱通徑	流量范圍m3/h
公稱通徑	精度0.5級	精度0.2級
8	0.05～0.5	0.1～0.3
10	0.1～0.6	0.2～0.6
15	0.16～1.6	0.5～1.5
20	0.25～2.5	0.8～2.4
25	0.6～6.0	2～6
40	1.6～16	5～15
50	2.5～20	6～18
80	6～48	12～48
100	8～80	20～60
150	25～200	60～180
200	45～360	100～300
250	80～500	150～450

※可訂做非標流量的流量計
三、安裝尺寸

四、選型型號

基本型號	1	2	3	4	5	6	7	說明
基本型號	計數器	公稱通徑	公稱壓力	材質	輸出方式	工作溫度	準確度	說明
LC								橢圓齒輪流量計
	J							機械計數器
	E							電子計數器
	H							回零計數器
		8～250						公稱通徑8～250mm
			1.6～42					公稱壓力1.6～42mpa
				S304				轉子為304不銹鋼
				S316				轉子為316不銹鋼
				SS304				殼體、轉子為304不銹鋼
				SS316				殼體、轉子為316不銹鋼
					S1			脈沖輸出
					S2			4-20mA電流輸出
					S3			RS485、Mudbus
					S4			Hart協議輸出
						A		工作溫度-20℃～+80℃
						B		工作溫度-20℃～+350℃
							0.5	0.5級
							0.2	0.2級

五、橢圓齒輪流量計的安裝與使用注意
1、安裝前應清洗管道，并在流量計前安裝過濾器，以防止雜物進入流量計。被測液體含有氣體時，應安裝空氣分離器。
   2、應注意必須把流量計的橢圓齒輪軸安成水平位置，即表盤與地平面垂直。調節流量和啟動，關閉的閥門應分別安裝在流量計的進出口端。
   3、流量計殼體上箭頭指向應與被安裝管道的液體流動方向一致。
   4、連續流程的管道，安裝流量計的水平管道應裝有旁路閥，以便定時清洗、檢修。在垂直管道量計，應裝在旁路管道中以防止雜物落入儀表內。
   5、流量計在正確安裝的條件下，為便于讀數，可根據需要將計數器旋轉180o或90o安裝要求見圖5

按照要求正確安裝后的橢圓齒輪流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量儀表。但是，如果使用時被測介質的流量過小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的橢圓齒輪流量計對最小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。其次，使用橢圓齒輪流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，橢圓齒輪流量計在儀表所規定的使用溫度范圍內使用。長期使用后的橢圓齒輪流量計，其內部的齒輪會被腐蝕和磨損，從而影響測量精度。因此，要經常注意觀察，并定期拆下進行檢查，若條件允許定期進行標定。
六、其它
1、不銹鋼流量計適用于98％，60％，50％等化學液體計量。
2、本儀表出廠前用輕檢驗，請勿用水校，具體按國家計量檢定規程JJG235－90橢圓齒輪流量計標準實施。
七、訂貨須知
1、名稱、型號。規格、材質、
2、介質溫度、工作壓力、流量范圍。
3、介質粘度值或介質名稱。
4、有無特殊要求（如防爆等）。
5、訂貨及收貨單位名稱。
6、詳細通訊地址、電話、電報、郵碼、
7、結算單位、銀行、帳號。
8、到達站名，聯系人。
9、你需要詳細了解有關產品，請來電索取資料。
10、本廠產品實行三包，使用期內跟蹤維修。
八、常見故障原因、排除方法

故障現象	原因	措施	備注
橢圓齒輪不轉	1.管道中有雜物。2.被測液體含雜物多，過濾器損壞。雜物進入表內，齒輪卡住。	拆洗儀表與管道，修理過濾器。
軸向密封聯軸器漏液	密封填料磨損或缺乏密封油	擰緊壓蓋或更換填料，加填密封油。
指針轉動不穩定，或時停時走	指針、墊卷等有松動或轉動件轉動不靈活	重新緊固，不靈活現象
小流量誤差偏負過大	橢圓齒輪與計量箱壁相碰，原因軸承磨損，或計量箱變形	更換軸承，修理變齒處的計量箱壁和齒輪，使轉動靈活，保證所需間隙。	修理后要校定。
誤差變化過大	流體大脈動或含有氣體。	減少脈動或加裝氣體分離器
誤差過大，但最小誤差之差不超過±1％	使用期超過，或檢修后間隙等發生變化	重新校檢調整。
發信器無信號	1發信塊位置不當	重新調整位置左右、前后移動
發信器無信號	2極性接反	重新改接：1.“＋”接紅線2.“－”接黑線。
