詳細信息（供應一體式電磁流量計，液體流量計，智能電磁流量計，智能電磁流量計）

一體式電磁流量計是我公司采用國內外技術研制開發的全智能型電磁流量計，其全中文電磁轉換器內核采用高速中央處理器。計算速度非常快、精度高、測量性能可靠。轉換器電路設計采用技術，輸入阻抗高達1015歐姆，共模抑制比優于100db，對于外來干擾以及60Hz/50Hz干擾抑制能力優于90db,可以測量更低的電導率的流體介質流量。其傳感器采用非均勻磁場技術及特殊的磁路結構，磁場穩定可靠，而且大的縮小了體積，減輕了重復，使流量計小型流量化的特點。使客戶“買的放心，用的省心，服務稱心”是我公司的宗旨。
產品特點：
▲管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
▲測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
▲在現場可根據用戶實際需要在線修改量程。
▲高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
▲采用SMD器件和表面貼裝（SMT電路可靠性高）。
▲采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流測量的穩定性，功耗低。
▲全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1
▲超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好
▲內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間
▲具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。
▲具有自檢與自論功
1概述
工作原理
一體式電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。

E=KBdv
式中：E---------------為電極間的信號電壓
    B-----------------磁通密度（T）
      d------------------測量管內徑
  v------------------平均流速（m/s）

式中k, d為常數，由于勵磁電流是恒流的，故B也是常數，則由E= KBdv可知，體積流量Q與信號電壓E-成正比，即流速感應的信號電壓E與體積Q成線性關系。因此，只要測量出E就可確定流量Q，這是電磁流量計的基本工作原理。
由E=KBdv可知，被測流量體介質的溫度、密度、壓力、電導率、液固兩兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或者紊流）就不會影響測量結果的。因此說電磁流量計是一中真正的體積流量計。對于制造商和用戶來說，只要用普通的水實際標定后就可以測量其他任何導電流體介質的體積流量，而不需要任何修正。這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有分高的可靠性。
2主要技術參數

●公稱通徑系列DN(mm)
管道式四氟襯里：
10,15,20,25,32,40,50,65,80,100,125
150,200,250,300,350,400.450,500,600
管道式橡膠襯里：
40，50，65，80，100，125，150，200，300
350，400，500，600，800，1000，1200，1400，
1500，1600，1800，2000，2200．
注：特殊規格可以定制
● 流動方向
正，反，凈流量，
量程比：150：1
重復性誤差：測量值的±0.1%
● 精度等級：管道式：0.5級，1.0級
● 被測介質溫度：
普通橡膠襯里：-20~+60℃
高溫橡膠襯里：-20~+90℃
聚四氟乙烯襯里：-30~+100℃
高溫型襯里：-30~+180℃
● 額定工作壓力：
管道式：DN10—DN65：≤2.5Mpa,   DN80—DN150：≤1.6Mpa,
        DN200—DN1200：≤1.0Mpa
● 流量測量范圍：
流量測量范圍對流速度范圍是0.3—15m/s

● 電導率范圍：
被測流體電導率≥5μs/cm
大多數以水為成份的介質，其導電率在200-800μs/cm范圍內，均可選用電磁流量；
● 輸出電流及負載電阻：
4~20mA全隔離負載電阻＜750歐姆脈沖頻率0-1KHZ光電隔離OCT外接電源≤35V
導通時 集電極電流為25mA
● 電極材料：
含鉬不銹剛、鈦（Ti）、鉭（Ta）、哈氏合金（H）、鉑（Pt）或其他特殊電極材料
● 防護等級：潛水型： IP68，其他型 IP65
● 供電電源：
85~265V， 45~63HZ
● 直管段長度：
管道式：上游≥5DN，下游≥2DN
● 連接方式：
流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB9119-88的規定。
● 防暴標志：mdllBT4
● 環境溫度： -25℃~+60℃
● 相對溫度：5%~95%
● 消耗總功率：小于20W

常見介質電導率表

液體	電導率（μs/cm）	液體	電導率（μs/cm）
各種酸	10104-801104	啤酒	600-800
堿液	8104-30104	麥芽汁	500-1000
蒸餾水	0.01-5	牛奶	200-300
水及飲料	200-800	水果醬	400-1000

3電磁流量計選型說明
LDE—□ □ — □    □       □    □      □    □  —□
通徑    組合          電極         0—無輸出            襯里      0—無就地顯示   0—無通訊    0—無接地環  上限流量
          （mm)   S— 一體型    M—MO2Ti  1— 4—20mA/0—1KHZ  X—橡膠  1—就地顯示     1——RS485   1—有接地環   m3/h
L— 分體型    T—TiI（鈦）   2—4—20Ma         F—四氟                   2——RS232
D—Ta（鉭）                       P—聚乙烯                3——MOdbus
H—哈氏合金                                                4—Hart
P—Pt(鉑)
   正確地選用電磁流量計是保證用好電磁流量計的前提條件。選用什么種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定，使電磁流量計的通徑，流量范圍，襯里材料，電極材料和輸出電流等，都能適應被測流體的性質和性質和流量的要求。
可測量的流體
   由電磁流量計的工作原理可知，能選用電磁流量計測量流量的流體必須是導電的，嚴格的說，除了高溫流體之外，只要電導率大于5μ/cm的任何流體都選用相應的電磁流量計來測量流量，因此不導電的氣體，蒸汽，油類，等物質不能選用電磁流量計來測量流量。
傳感器口徑的確定
流量計使用流速在0.3-15m/s范圍內，此時流量計口徑可選擇與用戶管道口徑一致。
使用流速低于0.3m/s時在儀表部位局部提高流速，采用縮管方式：
一體型或分離型的選擇
一體型：現場環境較好的情況下，一般都選用一體型，即傳感器和轉換器組裝成一體。
分離型：即傳感器和轉換器分開裝于不同的地點，一般出現以下情況時選用分離型。

⑴環境溫度或流量計轉換器表面受輻射溫度超過60oC.
⑵管道震動較大的場合。
⑶會對傳感器的鋁殼嚴重腐蝕的場合。
⑷現場溫度較大或有腐蝕性氣體的場合。
⑸流量計裝在高空或并下調試不方便的場合。
訂貨時應注明傳感器的轉換器分離距離，一般不能超過100m,轉換器為墻掛式安裝。

電極、接地環材料的選擇
應根據被測的流體的腐蝕性來選擇電極的材料，請查有關腐蝕手冊，對于特殊流體應作試驗

材料	耐腐蝕性能
含鉬不銹鋼（OCr18Ni12Mo2Ti）	、溫室下＜5%、沸騰的、、堿溶液、在一定壓力下的、海水、醋酸
哈氏合金C 哈氏合金B (HC HB)	耐氧化性酸、氧化性鹽、耐海水、耐非氧化性酸、非氧化性鹽、堿、常溫
鈦(Ti)	海水、各種物和次氯酸鹽、性酸（包括）、有機酸、堿
鉭(Ta)	除、、堿外的其余化學介質、包括沸點的。和＜175oC
鉑(Pt)	各種酸、堿、鹽不包括

襯里材料選擇說明
應根據被測介質的腐蝕性、磨損性和溫度來選擇內襯材料。

內襯材料	名稱	符號	性能	工作溫度	適用液體
橡膠	氯丁橡膠		耐磨性中等，耐一般低濃度的酸堿鹽的腐蝕	＜80℃	自來水、工業用水、海水
橡膠	聚胺脂橡膠		極好的耐磨性能，耐酸堿性能較差	＜60℃	紙漿、礦漿等漿液
氟塑料	聚四氟乙烯	F4或PTFE	化學性能很穩定，耐沸騰的、、、濃堿的腐蝕	＜180℃	腐蝕性強的酸堿鹽液體
氟塑料	和譯名：特氟隆FEP	F46或FEP	化學性能略遜于F4		腐蝕性的酸堿鹽液體
塑料	和	F4或ETFE	化學性能略遜于F4		腐蝕性的酸堿鹽液體
	聚乙烯	PO	化學性能穩定	＜60℃	污水
	聚苯硫醚	PPS		＜150℃	熱水

流量范圍的選擇
流量和最小流量必須符合下表中的數。

內徑	10	15	20	25	32	40	50	65
Qmin(m3/h) Qmax(m3/h)	0.0283 4.24	0.0636 9.54	0.12 16.96	0.176 26.5	0.29 43.42	0.452 67.85	0.7 106.0	1.19 179.0
內徑	80	100	125	150	200	250	300	350
Qmin(m3/h) Qmax(m3/h)	1.8 271.0	2.28 424.0	4.41 662.0	6.36 954.0	11.3 1690	17.6 2650	25.4 3810	34.6 5190
內徑	400	450	500	550	600	700	800	900
Qmin(m3/h) Qmax(m3/h)	45.2 6780	57.2 8570	77.6 10600	85.8 12800	101.0 15200	138.0 20700	180.0 27100	229.0 34300
內徑	1000	1100	1200	1400	1600	1800	2000	2200
Qmin(m3/h) Qmax(m3/h)	282.0 42400	342.0 51300	407.0 61000	554.1 83121	732.7 108566	916.0 137404	1131.0 169635	1368.4 205258

安裝地點的選擇
為了使變送路工作可靠穩定，在選擇安裝地點時應注意以下幾個方面的要求：
⑴盡量避開鐵磁性物體及具有強電磁場的設備（如大電機、大變壓器的等），以免磁場影響傳感器的工作磁場和流量信號。
⑵應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝。
⑶應盡量避免日曬雨淋，避免環境溫度高于60℃及相對濕度大于95%。
⑷選擇便于維修，活動方便的地方。
⑸流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側。
安裝要求
為了你正確的測量，在選擇管道上位置時應注意以下幾點要求：
⑴傳感器既可在直管道上安裝，也可以在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態。
⑵介質在安裝位置應該滿管流動，避免比滿管及氣

體附著在電極上。
⑶對于液固兩相流體，采用垂直安裝，使被傳感器襯里磨損均勻，延長使用壽命。

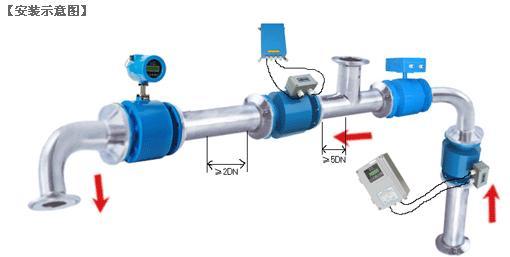

⑷流量計安裝位置介質不滿管時，可采取抬高流量半后端管路的方法，使其滿管，嚴禁在管道點和出水口安裝流量計。（見圖）
⑸修改管道的安裝方法：
當介質流速達不到要求時，應當選用較的流量計，這時應使用異徑錐管或修改部分管道，使其與傳感器同口徑，但前后直管段至少須滿足：前直管段≥5DN,后直管道≥2DN(DN為管徑)
⑹前后直管段為流量計前≥5DN，后端≥2DN
