- 品牌： 其他
- 型號： 過濾消氣器
- 原理： 真空過濾
- 用途： 空氣過濾
- 樣式： 板框式
- 適用對象： 空氣
- 濾料類型： 活性炭
- 過濾器類型： 管式
- 主體材質： 不銹鋼
- 有效過濾面積： 電議
- 外形尺寸： 電議
- 設備重量： 電議
- 規格： 電議
- 詳情： 電議
過濾消氣器批發價格，過濾消氣器供應商，過濾消氣器出售

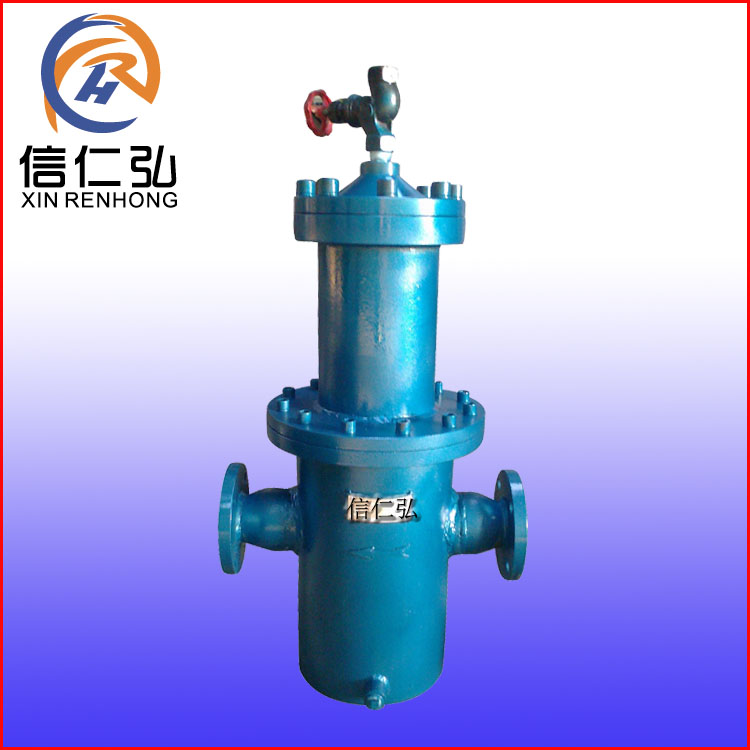

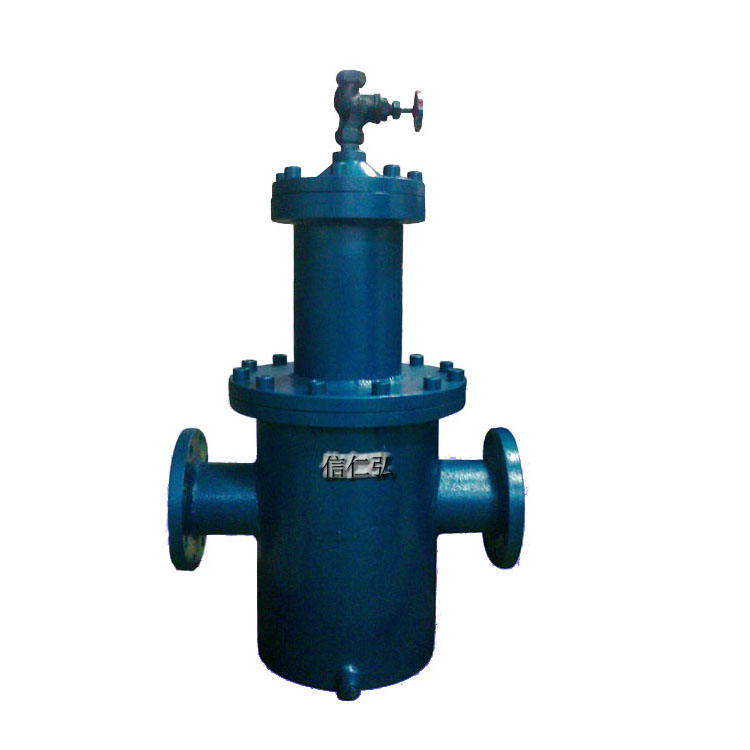

LPGX型消氣過濾器
一、慨述
消氣過濾器是液體流量計的附屬設備，在使用容量式流量計計量的流量時，如果液體中混有氣體，則液體與混在其中的氣體同時被測量，流量計本身雖然有較高的精度也失去意義，因此必須在被測液體進入流量計之前設法除去混入被測液體的氣體。
消氣過濾器能起到分離并排除含在液體中的氣體的作用，并能過濾液體中含有的雜質顆粒，從而保證流量計的正常工作和流量計精度。
二、主要技術性能
型號及技術參數
| 型號 | 公稱通徑mm | 公稱壓力 Mpa | 介質溫度 ℃ | 介質比重 q/c㎡ | 介質黏度 Mpa.s | 壓力損失 Mpa |
| LPGX-40 | 40 | 1.6 2.5 4.0 6.3 | -20～120 | ≥0.74 | <500 | ≤0.07 |
| LPGX-50 | 50 | |||||
| LPGX-80 | 80 | |||||
| LPGX-100 | 100 | |||||
| LPGX-150 | 150 | |||||
| LPGX-200 | 200 | |||||
| LPGX-250 | 250 | |||||
| LPGX-300 | 300 |
過濾芯不銹鋼絲網目數
| 公稱通徑 | 濾網目數 |
| 40-50 | 60目 |
| 80-150 | 40目 |
| 200-400 | 20目 |
過濾網目數可根據用戶需求隨時改變
三、外形及安裝尺寸
安裝尺寸
| 型號
| 公稱通徑 mm | 公稱壓力 Mpa | 安裝尺寸 | 消氣頭 數量 | ||||
| H | H1 | L | K | N-Φ | ||||
| LPGX40-TD | 40 |
1.6 2.5 4.0 6.3 | 820 | 225 | 420 | 180 | 3-Φ16 | 1 |
| LPGX50-TD | 50 | 850 | 285 | 420 | 180 | 3-Φ16 | 1 | |
| LPGX80-TD | 80 | 850 | 285 | 520 | 250 | 3-Φ16 | 1 | |
| LPGX100-TD | 100 | 850 | 265 | 520 | 250 | 3-Φ16 | 1 | |
| LPGX150-TD | 150 | 1200 | 435 | 720 | 300 | 3-Φ20 | 1 | |
| LPGX200-TD | 200 | 1300 | 540 | 800 | 300 | 3-Φ20 | 1 | |
| LPGX250-TD | 250 | 1820 | 760 | 1050 | 500 | 3-Φ25 | 2 | |
| LPGX300-TD | 300 | 2050 | 845 | 1150 | 550 | 3-Φ25 | 2 | |
四、安裝與使用
l 應按消氣過濾器銘牌上標注的公稱口徑，公稱壓力，流向標志及被測液體的化學性能選用安裝。
l 消氣過濾器與管道的連接為法蘭連接，法蘭型式符合JB75-90-94法蘭標準的規定。
l 在安裝前，必須清理管線殘?jiān)?，雜物。
l 在消氣過濾器進出口測應安裝壓力計，當壓力損失大于0.07Mpa時，濾網應進行清理。
l 過濾消氣器在管路使用時，應按過濾消氣器流量計閥的安裝次序，并注意箭頭方向與進出口方向的一致。
l 消氣過濾器前應安裝盡量長的直管段，以便液體能平穩的進入消氣器。
l 在氣體排口暴露于大氣的情況下，為了防止氣體污染和發生事故應安裝集氣罐。
五、結構及工作原理
結構
快卸型消氣過濾器外殼采用鋼板焊接結構，容器頂部裝有浮球閥，浮球閥由浮球、浮球連桿、閥體、閥心和閥座組成，內腔裝有過濾芯，以過濾雜質。
工作原理
當成品油進入過濾消氣器時，過濾網可去除固體雜質，同時成品油由進口端進入過濾消氣器容器后，撞擊擋板，會引起壓力損失，并改變液體流動方向，液體向上 流動，經過疏油板分流，使油氣進一步分離，氣體上升至頂部，形成氣相空間，隨著氣體空間的擴大，油氣界下降，降至一定高度使浮球閥裝置工作，排出氣體，隨著氣體的排出，油氣界面上升使浮閥關閉，如此反復動作達到分離的目的。
浮球閥
六、維修與保養
l 清理時，首先打開放著螺塞，排除殘余液體，再打開上蓋，取出濾芯，進行清洗?，F(xiàn)重新組裝繼續使用。
l 閑置待用的消氣器，應將管口封閉，以免塵埃，異物進入。
l 消氣器在運行過程中，應經常對浮球進行潤滑，潤滑油為硅油或鐘表油，一般每半年加油一次。
| 型號及技術參數 | ||||||||
| 代號 | 型式 | 說明 | ||||||
|
種類 | SRH |
|
|
|
|
|
| 儀表 |
| K |
|
|
|
|
|
| 快卸 | |
| LPGX |
|
|
|
|
|
| 過濾消氣器 | |
| 介質 | Y |
|
|
|
|
| 原 油 | |
| C |
|
|
|
|
| 成品油 | ||
|
公稱通徑 |
| 40 |
|
|
|
| 40mm | |
|
| 50 |
|
|
|
| 50mm | ||
|
| 80 |
|
|
|
| 80mm | ||
|
| 100 |
|
|
|
| 100mm | ||
|
| 150 |
|
|
|
| 150mm | ||
|
| 200 |
|
|
|
| 200mm | ||
|
| 250 |
|
|
|
| 250mm | ||
|
| 300 |
|
|
|
| 300mm | ||
|
| 350 |
|
|
|
| 350mm | ||
|
| 400 |
|
|
|
| 400mm | ||
|
| 500 |
|
|
|
| 500mm | ||
|
| 600 |
|
|
|
| 600mm | ||
|
| 700 |
|
|
|
| 700mm | ||
|
| 800 |
|
|
|
| 800mm | ||
|
| 900 |
|
|
|
| 900mm | ||
|
| 1000 |
|
|
|
| 1000mm | ||
|
公稱壓力 |
| 16 |
|
| 1.6Mpa | |||
|
| 25 |
|
| 2.5Mpa | ||||
|
| 40 |
|
| 4.0Mpa | ||||
|
| 63 |
|
| 6.3Mpa | ||||
| 外型代號 | L | 立式 | ||||||
| W | 臥式 | |||||||
| 例：XRH-K-LPGX-Y08016L 代表儀表生產的快卸型消氣過濾器，使用條件：介質是原 油，口徑為80mm,壓力1.6Mpa,立式。 | ||||||||
