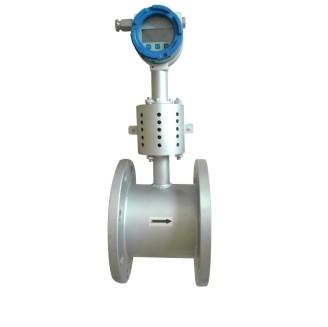

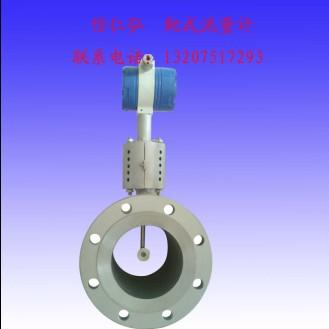

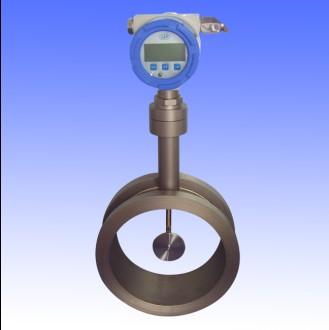

供應智能靶式流量計、適用于液體、氣體、蒸汽的測量

天津市智能靶式流量計廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 13516277230 郵箱： 116301036@qq.com

傳真： 022-86836864 地址： 天津市天津市

在線詢盤聯系廠家：13516277230 022-86836864

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應智能靶式流量計、適用于液體、氣體、蒸汽的測量）

適用于液體、氣體、蒸汽的測量1、結構
智能靶式流量計由（1）、變送器表頭（2）、彈力管傳感器（3）、靶桿（4）、靶板（5）、測量管組成。根據不同介質工況條件，必須選用不同的彈力管傳感器、靶桿、靶板、測量管結構形式，因此，用戶需提供準確完整的工藝參數，這對應用好儀表至關重要。
2、工作原理
當介質在測量管流動時，流動介質沖擊在靶板上，使靶板受到一個沖擊力F，靶的受力經靶桿傳遞給彈力管傳感器，傳感器受到這個力F的大小與流速V、介質密度ρ和靶板受力面積A之間有如下關系：
F=CAρ
式中：F:靶板上受的力           C:阻力系數           A:靶板受力面積
ρ:介質密度               V2/2g:特征流速       其中V:介質流速
可見，在靶板一定的情況下，對于特定的介質流速與靶板所受到的力的平方根成正比。即：V∝，由此在測量管一定的情況下：介質流量Q∝另外彈力管傳感器所受到的靶力又正比于其電信號輸出，再通過前置放大器將信號放大，經過A/D轉換器、微處理器，D/A轉換器，最終將靶力F轉換成與介質流量成正比的4-20mA信號輸出。
技術參數
l 公稱口徑及壓力
法蘭式：DN15-DN300mm（壓力1.6-20MPa）
夾持式：DN15-DN300mm（壓力1.6-42MPa）
插入式：DN150-DN1500mm（壓力1.6-42MPa）
螺紋式：DN15-DN50mm（壓力1.6-4MPa）
l 度：±0.5%~±2.5%FS 標準型：±1.0%FS
l 介質溫度：-40℃-+450℃（超過100℃加散熱片，超過+200℃或低于-30℃加夾套裝置）
l 環境溫度：-40℃-+85℃（液晶不會損壞）液晶正常工作在-30℃-+80℃
l 供電電源：24VDC二線制4-20mA（12VDC-32VDC）
          電池型：3.6V@7.5鋰電池，可連續使用三年
l 輸出信號：4-20mADC二線制、頻率輸出、Hart、ModBus輸出
l 測量管材質：不銹鋼304、316或其它
l 防爆標志：本安型ExiallCT5，隔爆型ExdllBT6
l 電纜接口：隔爆型1/2 NPT內螺紋，其它M20×1.5內螺紋
l 液晶顯示：瞬時流量顯示數值范圍：0-50000（可帶小數點）
累積流量顯示數值范圍：0-99999999（可帶小數點）自動復位
l 外殼材質：鑄鋁
l 負載特性：RLmax=50*（電源電壓-12）Ω@24V
l 防護等級：IP65
