供應江蘇無錫宜興徐州反滲透氣動球閥

東莞市反滲透氣動球閥廠家

采購數量

1 - 10套

10 套以上

價格

￥380.00

￥370.00

運費： 廣東東莞市 | 賣家支付運費

購買數量： 庫存 50000套

在線詢盤聯系廠家：13528680886 0769-22991086

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應江蘇無錫宜興徐州反滲透氣動球閥）

品牌： 其他
型號： HFAQ611F-16
材質： 不銹鋼
連接形式： 內螺紋
結構形式： 浮動球球閥
公稱通徑： 25
適用介質： 各種高腐蝕化學介質
壓力環境： 常壓
工作溫度： 常溫

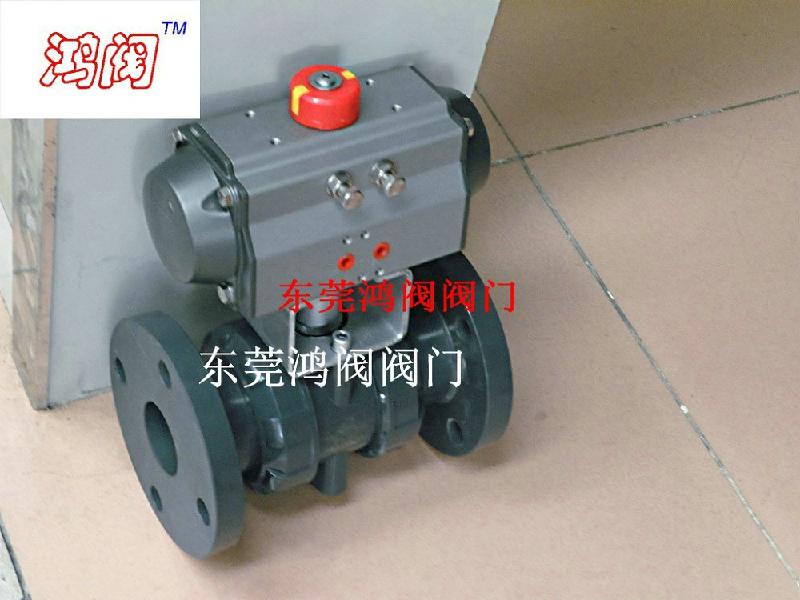

　產品名稱：Q611氣動三片式球閥
　

　詳細介紹

氣動三片式內螺紋、焊接、卡箍、接管焊接球閥（閥座F、N、P）壓力PN16-64

技術規范

設計依據	GB標準	ANSI標準
設計標準	GB/12237	ANSIB16.34
試驗和檢驗	JB/T9002	API598

※注：系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。
主要零件材質表

序號	零件名稱	材質
1	螺栓	不銹鋼 304
2	接頭	不銹鋼 CF8、CF8M
3	閥座	PTFE
4	球體	不銹鋼 304、316
5	閥體	不銹鋼 CF8、CF8M
6	螺母	不銹鋼 304
7	閥桿	不銹鋼 304、316
8	墊片	PTFE
9	填料	PTFE
10	壓蓋	不銹鋼 304、316
11	連接支架	不銹鋼 CF8
12	連接套	不銹鋼 304
13	螺栓	不銹鋼 304

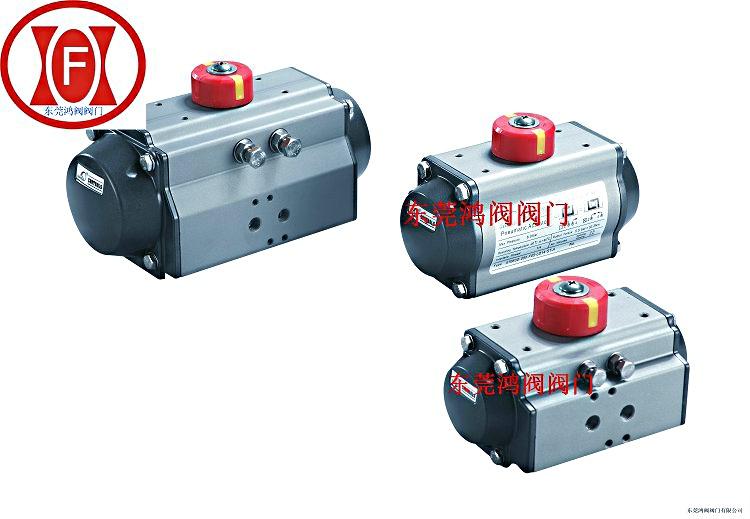

14	氣動執行器
15	位置指示器

※系列球閥主要零部件及密封圈的材質可根據實際工況條件或用戶特殊要求設計選用。

主要外形及連接尺寸 AQ6(11、61、81、21)(F、N、P)-16-64

通徑		外形連接尺寸										執行器型號
DN	in	d	1	G	11	12	D	13	C	10	H	執行器型號
15	1/2	15	73	1/2″	81	85	34	175	22	140/178	62/75	GTD52/GTE65
20	3/4	20	85	3/4″	92	100	50.5	190	28	140/178	62/75	GTD52/GTE65
25	1	25	91	1″	103	115	50.5	200	33	140/214	62/91	GTD52/GTE80
32	11/4	32	112	11/4″	123	130	50.5	230	40	164/214	75/91	GTD65/GTE80
40	11/2	40	120	11/2″	136	150	50.5			164/246	75/101	GTD65/GTE90
50	2	50	147	2″	155	180	64			190/295	91/112	GTD80/GTE100
65	21/2	65	168	21/2″	190	230	77.5			210/340	101/127	GTD90/GTE115
80	3	80	204	3″	220	260	91			247/398	112,139	GTD100/GTE125

※洼：系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。
※注：數據 XXX/XXX分別是氣動執行器雙作用式/單作用式(彈簧復位)。
※注：*根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。
