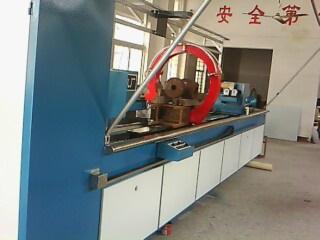

供應射陽磁粉探傷機 CJE-9000曲軸熒光磁粉探傷機

鹽城市磁粉探傷機廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 15261960158 郵箱： XYTSSBC@126.COM

傳真： 0515-82396158 地址： 江蘇鹽城市

在線詢盤聯系廠家：15261960158 0515-82396158

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應射陽磁粉探傷機 CJE-9000曲軸熒光磁粉探傷機）

1．用途
CJE-9000微機控制熒光磁粉探傷機，是固定式、交流半自動熒光濕法磁粉探傷設備。它根據磁化原理設計制造而成，符合JB/T8290-1998《磁粉探傷機》標準。適用于機械、汽車、航空、內燃機、鐵道等行業對鐵磁性材料制成的零件的無損檢驗。能發現零件內外表面及近表面因鑄造、鍛壓、拉伸、淬火、研磨、疲勞而產生的裂痕以及夾渣等極細微的缺陷（深離零件表面的缺陷不可用此法檢查）。
?2．原理
?該機以小型工業可編程序控制器（PLC）為核心，對系統的機械程序動作，夾緊、噴灑磁懸液、磁化、松夾、等動作進行控制，能按規定程序完成除上下料及缺陷觀察以外的全部探傷過程，即可自動操作，又可手動單步操作。
?該設備對工件的磁化采用復合磁化方式,即周向磁化和縱向磁化相配合，可一次性檢測出磁化范圍內工件表面的全方位缺陷。周向磁化采用通電法，縱向磁化采用磁感應法。周向磁化和縱向磁化均使用?50Hz?工頻交流電作為電源，兩路電壓的相位相差120o。工件在復合磁化時，由失量分析可知，在環形工件的內外表面將形成一個隨時間變化的橢圓形旋轉磁場。只要選擇合適的磁化電流強度，就能使其內外表面獲得較均勻的磁場分布。
????該設備磁化電源的主電路采用可控硅無節調壓電路，利用隔離主變壓器以低電壓大電流方式輸出，對工件進行周、縱向交流復合磁化，從而一次性探傷就可檢查出環形工件內外表面和近表面因鍛壓、拉伸、淬火、研磨、疲勞而引起的裂痕及夾渣等細微缺陷。
?控制電路采用集成電路技術，利用改變可控硅導通角來調整主電路輸出電流的大小，磁化電流連續可調，并具有斷電相位控制功能，既可用于連續法探傷，又可用于單方向磁化時的剩磁法探傷。?
?本機的周向和縱向輸出電壓低于36V，因此不會對人體構成電的傷害。
?3．磁粉探傷基本原理
?自然界中磁力線總能保持其連續性。當鐵磁性工件放在使其飽和的磁場中時，磁力線便會被引導通過工件。如果磁力線遇到工件材料上的不連續（即裂紋、夾渣、氣孔等缺陷），而磁力線為了保持自己的連續性，則必須繞過這些缺陷。
?若這些缺陷位于材料的表面或近表面，但由于工件中的磁力線已達到飽和狀態，則磁力線就會繞過這些磁導率較低的（磁阻較大）區域而泄漏出工件表面形成“漏磁埸”。這樣在缺陷的兩側便會產生磁極,將磁粉（或磁懸液)?噴灑于有缺陷工件表面，則缺陷磁極吸引磁粉，便可形成明顯可見的線狀或點狀堆積。
????必須說明，工件經磁化后并不是所有的缺陷都能顯示。當缺陷方向平行于磁力線時，磁力線就不能泄漏出工件表面，只有當磁力線與缺陷延展方向互相垂直或成一定夾角時，缺陷才能顯示出來。
????如缺陷離工件表面較深，磁力線雖然也能形成彎曲，但還不致于暴露在工件表面之外，則不會產生較大的“漏磁埸”，因此此刻的缺陷顯示可能較弱或完全不顯示。
二、?設備的主要技術指標
1．?磁化電流
??1．1周向磁化電流：AC????0－9000A????連續可調?
??????????????????????帶斷電相位控制功能
??1．2縱向磁化磁勢：AC????0－16000AT????連續可調?
???????????????????????????帶斷電相位控制功能
2.?磁化方式：???????周向磁化???縱向磁化???復合磁化
3．磁化效果：???????工件表面用A型15/50試片貼面，顯示清晰
4．氣源壓力：???????≥?0.4?Mpa?（氣源用戶自備）
5．電源:???????????三相四線??AC?380V±10%??50HZ??約?400A?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????6.?暫載率:????????≥20%
三．結構形式?
該機為機、電一體式結構，主要由磁化電源控制部分、磁化裝置、工件轉動機構、磁懸液噴灑及回收系統等部分組成。
1.?磁化電源控制柜部分
?磁化電源控制部分，元器件安裝板安裝在設備中部下面，上面安裝有空氣開關、電源控制器件、磁化電流控制電路、電流指示系統、可控硅、隔離控制變壓器等控制元件?？刂泼姘灏惭b在設備左側上部，。
2.?磁化裝置
?夾持裝置以床身為基礎，上部裝有周縱磁化機構，夾緊機構，轉動機構，內部有不銹鋼集液槽。左側下部裝有周縱兩只主變壓器，右側下部裝有磁懸液噴灑及回收系統。設備中部下面有磁化電源控制部分。
3.?磁懸液噴灑及回收系統
磁懸液噴灑及回收系統由集液槽、儲液箱、抽液泵、攪拌器、輸液管和噴液器組成。其中儲液箱為獨立整體，箱蓋上裝有抽液泵，進行磁懸液的抽液和攪拌。為了使磁懸液不產生吸附沉淀，儲液箱與集液槽均采用非磁性材料不銹鋼制成。
四．控制電路工作原理?
?本機采用可編程序控制器（PLC）來控制整機動作，每個動作順序及磁化的次數和時間，可根據不同工件的檢測工藝要求來編制PLC的工作程序，以便使整個探傷設備達到的使用效率和的使用效果。
?該機電路原理圖見附圖。
?合上總電源空氣開關QF1，打開電源開關S1，交流接觸器KM1吸合，整機電源接通，電源指示燈亮。Q1,Q2,Q3,Q4,Q5為相應的電機過載保護器。
本機主控電路部分的可控硅V1、V2及主變壓器T1構成周向磁化主電路。磁化電流的大小由觸發電路通過改變V1、V2的導通角來實現。
?可控硅V3、V4?及主變壓器T3構成縱向磁化主電路。
?TA1、A和TA2、KA分別測量和指示周向和縱向磁化電流的大小。
?可控硅觸發電路的觸發信號分別由AP1、AP2產生，RP1,RP2分別為周、縱向電流調節電位器，調節其輸出脈沖的移相角。
?AP1、AP2的電源由電源變壓器T2、T4提供。
?PLC可編程序控制器的編程，可根據用戶被檢工件的種類及所制定的檢測工藝要求，編制不同的操作運行程序，使檢測達到的檢測效率。
?可控硅觸發電路電原理圖見附圖。
?AP1、AP2是可控硅觸發電路板，該板上的電路主要由以下幾部分組成：
1．?12V直流電源?
2．?脈沖同步電路
3．?移相電路
4．?脈沖形成電路
5．?斷電相位控制電路
6．?光電耦合隔離電路
7．?放大驅動電路等組成
??該電路具有結構簡單，性能可靠，帶斷電相位控制功能等特點。
五．搬運、開箱和安裝前的準備
1．開箱
????開箱時應按照裝箱單檢查設備、附件、備件是否齊全，機器突出部位有無損壞。
2．安裝
??安裝前的準備
????本機安裝時，將設備平穩放置在混凝土地面上。
????安裝前應認真擦去金屬表面的防銹油，擦凈后在外露的無涂層金屬表面抹上一層機油。
?打開夾持裝置門板，檢查導線、走線槽和電機有無受潮，接線有無松動、脫落，機內配電板上有無導線脫落，檢查各輸液管和回液管有無松動、脫落、斷裂，如有異常必須及時處理。
????打開電源控制部分門板，檢查內部元器件、印制板，接線端子等在運輸過程中有無受潮、松動，并檢查導線有無脫落，如有應及時排除。
將儲液箱里外清洗干凈，配置30升磁懸液通過過濾網加入儲液箱（亦可從磁化裝置上部加入），并定期補加。
?????將三相電源和氣源布置到探傷機擺放位置，并在設備附近應設置合適的電源總開關和氣源開關（壓縮空氣應先作干燥處理后才能送入設備）。
六．設備安裝注意事項
?本設備應在清潔干燥，無粉塵，無污染，無腐蝕性氣體，通風良好的環境中放置和使用,?避免陽光直射和劇烈沖擊碰撞。
?本設備適應環境溫度：－10°C～＋40°C，相對濕度：≤85％。
并且電源進線截面應?≥?16mm2。啟動電源后,首先查看水泵電機上部所標箭頭應與轉動方向一致,否則調換二相線相序。
???使用本設備在安全上必須注意的問題:
1．設備的外殼必須具有良好的接地?。?！
2．探傷機在進行磁化操作時會對外輻射較強磁場，對某些不能在強磁場中工作的儀器和設備，必須移開或加強。
3．本機采用三相380V交流電供電.
4．電網中不應存在有強烈的中頻干擾，以免損壞電器元件，影響設備正常工作。
七．面板及按鈕功能
?電源“開關”：????為工作電源開關，?右旋為開，左旋為關
“KA”表：??????????指示周向磁化電流大小
“KA”表：??????????指示縱向磁化磁勢大小
“周向調節”：???????調節周向磁化電流的大小
“縱向調節”：???????調節縱向磁勢的大小
“周向”通斷：??????接通時允許周向磁化，斷開時不允許周向磁化
“縱向”通斷：??????接通時允許縱向磁化，斷開時不允許縱向磁化
“手動/自動”：?????“自動”表示自動循環工作，“手動”表示每步
????????????????????動作可單獨操作,??????????????????????????
“工作”按鈕：??????探傷機按鈕規定程序進行自動工作。手動時”工作”即是充磁鍵?
“復位”按鈕：??????也作安全開關用，按動此按鈕探傷機立即停
????????????????????止工作返回初始狀態
“夾緊”按鈕：??????在“手動”狀態下按動時，兩電極軸相向移動，
????????????????????夾緊工件
“松開”按鈕：??????在“手動”狀態下按動時，兩電極軸相向?
????????????????????移動，松開工件
“噴液”按鈕：??????在“手動”狀態下按動時，磁懸液噴灑
“線圈左移”按鈕：??在“手動”狀態下按動時，移動線圈向左移動
“線圈右移”按鈕：??在“手動”狀態下按動時，移動線圈向右移動
“電極左移”按鈕：?在“手動”狀態下按動時，尾電極軸向左移動?
“電極右移”按鈕：?在“手動”狀態下按動時，尾電極軸向右移動
“轉動”???????????在“手動”狀態下?lián)軇訒r，松開時轉動，
八．設備的操作
?1．磁懸液的配制
????水劑磁懸液的配制
????熒光磁粉:4－5克/升水
?分散劑：0.2%?檢查液重量
?防銹劑：0.5%?檢查液重量
????油劑磁懸液的配制
?(應使用無味或磁粉探傷載液)
????熒光磁粉：3－4克/升無味
?2．磁化電流的選擇
?周向磁化電流一般可以下式計算
? ?連續法：I=8D～15D
? ?剩磁法：I=15D～30D
? ?式中????I－為電流值A(chǔ)
??????? ???D－試件直徑或?qū)挾龋╩m）
縱向以靈敏度試片來定
?以上為推薦數值，如果試件有特殊要求時，I與D、H的關系可由靈敏度試片試驗確定。
?3．試車
試車時行手動、自動循環空車試驗，檢查夾緊、松棒、噴灑磁懸液等動作是否正常運行，然后裝上工件，根椐磁化規范將電流調整至適當數值，進行靈敏度試驗。先將A型15/50試片貼在被探試件表面，然后調節磁化電流，噴灑磁懸液，點動“工作”按鈕，直至試片清晰顯示，此時的磁化電流值即為值。?
4．自動探傷工藝流程
本機出廠時設定的工藝流程
當?“手動/自動”撥在?“自動”位置?,裝上工件,按“夾緊”后啟動“工作”則開始:
噴液——線圈右移(分段)—磁化—間歇—磁化—線圈右移到位--轉動觀察（轉動時可點動觀察）
觀察結束后按“退磁”按鈕則線圈左移分段退磁,?線圈左移到左限位后退磁結束,松開取下工件,再依法使用.
5.注意事項?
????5．1在操作使用本機前應仔細閱讀使用說明書，熟悉該機的技術性能和工藝規范，仔細檢查接線,安工藝要求調整好周、縱向磁化電流，后方可操作。?
5．2本機應在清潔、干燥、無強烈振動、無高溫及無腐蝕氣體、?通風良好的環境中使用或存放。
5．3使用的磁懸液不得含有其它雜質，儲液箱每使用一周應清理污物一次。
5．4每次清洗儲液箱時，應里外清洗干凈，配置的磁懸通過濾網加入儲液箱
???5．6嚴禁使用低閃點??。?！
???5．7本機為半自動探傷設備，操作人員操作設備時必須集中注意力。開機狀態不得離開。
???5．8機器接地線應可靠接地，且接地線截面不小于16mm2。
5．9由于被檢測工件每次噴灑磁懸液工件都要帶走一些磁懸液，因此必須定期補充磁粉載液和磁粉，以保證探傷工藝的正確實施。
???5．10紫外線燈開關不得頻繁動作
5．11每班操作結束后必須對設備的相關部分進行清潔。
5．12應定期檢查氣調壓閥，排放空氣過濾器內的積水。
5．13經常檢查磁懸液噴液器的噴嘴，并雜物。
???5．14磁化電源部分，非檢修時不得隨意打開。切忌工作時打開!!?
5．15本機久藏復用時，除檢查設備內外各電纜接線端有無松動、氧化、斷線、脫落、接地線連接是否完好外，還要進行重新試車后才能投入正常使用。
5．?操作
??設備的各項檢查工作準備就緒，并確認無誤后，打開進氣閥，接????通“電源”開關，此時電源指示燈亮.
??將周向、縱向磁化電流調節電位器調至最小位置，按下“工作”按鈕，按照探傷工藝要求將周向、縱向磁化電流由小到大調至合適位置。周向、縱向磁化電流的大小，應在磁化電流出現時調節。
??將A型15/50試片貼于試樣上，噴灑磁懸液，點動“工作”按鈕，觀察試片顯示，以此判斷磁化電流是否合適，磁懸液濃度是否符合要求，或磁粉是否失效。
?????一切檢查工作就緒，即可根據探傷需要將“手動、自動”轉換開關轉換到相應位置，進入實際探傷操作。
????“手動”探傷，每一步動作都要按下相應按鈕。
????“自動”循環探傷時，按下工作按鈕，探傷機進入自動運行狀態。
??機器在運行中需要急停時，可按一下“復位”按鈕。異?，F(xiàn)象處
理結束后，仍重按“工作”按鈕繼續操作。。

九．故障維修
????非專業修理人員不從事本機的維修工作
?維修人員必須仔細閱讀本說明書，熟悉設備性能，弄懂電路原理，搞清各元器件在機上的位置，備齊相應工具，方可進行維修。
????電源指示燈不亮：
????????????????檢查安裝板上安裝的三相電源是否有缺相，若正
????????????????常，可能是電源指示燈泡壞。????????????????????????????
電流隨機脈動輸出：
????????????電網上存在有強烈的中頻干擾。???????????
周向電流無指示：
????????????周向磁化開關是否打開。???????????????
???????????????周向電流表無指示，檢查周向電位器上是否有?
???????????????雜質或彈性接觸片是否嚴重磨損。?
???????????????表頭電路板螺絲松動，連接到互感器的接線端松動
???????????????脫落。
???????????????AP1上的J1的觸點接觸不好。????????????????????????
???????????????可控硅觸發脈沖不正常，使電路無電流輸出或形成
???????????????半波.。??????????
縱向安匝數無指示：
????????????縱向磁化開關是否打開。
???????????????表頭電路板螺絲松動，連接到互感器的接線端松動
???????????????脫落。
???????????????縱向連接電纜松動。???????????????????????????????????????????
???????????????AP2上的J1的觸點接觸不好。?
???????????????可控硅觸發脈沖不正常,使電路無電流輸出或形成半
