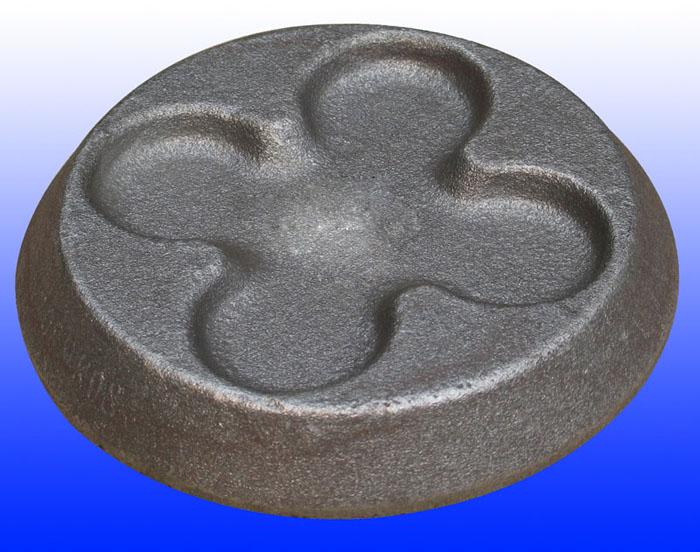

供應鍛件無損探傷檢測，鍛件探傷檢測

聯系電話：15058117004 ? ?QQ：80488492 ? ? 聯系人：陳經理
鍛件探傷的一些方法和常見缺陷
超聲波探傷作為一種常用、簡便的無損檢測手段，可以用于各種金屬鑄件、焊縫、管以及板材等的探傷，是現代機械制造業中不可或缺的質量控制手段。
鋼鍛件在現代機械制造行業尤其是汽車制造業中應用非常廣泛，與普通鑄件相比，經過熱處理后的鋼鍛件具有更均勻、致密的金屬組織，強韌性均得到提高，具有更好的綜合機械性能。
無損探傷是在不損壞工件或原材料工作狀態的前提下，對被檢驗部件的表面和內部質量進行檢查的一種測試手段。超聲波探傷作為其中一種無損檢測手段，具有較高的探傷靈敏度、周期短、成本低、靈活方便、效率高以及對人體無害等優點。
鋼鍛件中的常見缺陷
鋼鍛件中的缺陷大致可分為原材料缺陷和加工過程中產生的缺陷，其中原材料缺陷種類較多。常見缺陷主要有：
1．縮孔
常見于鋼錠的頭部（冒口端）。鍛造時切頭量不足，則此類縮孔將殘留于鍛件端頭，如軸類端頭?？s孔一般位于橫截面中心，且具有較大的體積和軸向延伸長度。
2．疏松
疏松以原鋼錠中心及頭部出現居多，單個尺寸較小，但往往呈區域性彌散分布。
3．夾雜物
（1）非金屬夾雜物。主要為鋼中脫氧劑、合金元素等與氣體生成反應物，一般尺寸較小，飄浮于鋼錠中，最后擠至凝固最晚的鋼錠中心區及頭部聚積。在冶煉、澆注過程中混入的耐火材料或夾雜，?；祀s于鋼錠下部。偶然落入的非金屬夾雜物，其分布無一定規律。
（2）金屬夾雜物。由于冶煉時外加鐵合金過多或尺寸較大所致，或者澆注時金屬飛濺或異性金屬落入鑄模未被熔合而形成。
4．裂紋
裂紋種類很多，形成原因不一。軸心晶間裂紋多見于奧氏體鋼、高合金鋼的鋼錠中心，裂紋沿晶界分布，呈彎曲線，尺寸大于夾雜物，且具有一定方向性。鍛造或熱處理不當，工件內外溫差過大、截面尺寸變化劇烈均會產生裂紋，常見于鍛件心部或截面變化處。
過熱和過燒產生的粗大組織和脆性開裂，大多始于工件表面。鍛造時將鋼錠表面氧化皮或凸出部位壓入鋼中形成的折疊，也是變形不當形成的裂紋之一。
淬火后若不及時回火或回火不當，則熱處理殘余應力仍然很大，易產生裂紋，嚴重時會自行炸裂。
5．白點
常見于合金鋼中。其本質上是由于氫脆造成的微細裂紋，其單個尺寸較大，分布較廣。鍛造截面變化大，鍛后冷卻快易形成白點。
超聲波探傷
超聲波和聲波一樣，具有在介質中傳播的特性。同時，由于超聲波頻率比可聞聲波高得多，其波長更短，加上它在固體中傳播時傳遞能量較大，使得超聲波傳播時具有某些與光波類似的特性。首先將工件被檢測部位處于一個超聲場中，工件若無不連續分布（即無缺陷），則超聲場在連續介質中的分布是正常的。若工件中存在不連續分布（即有缺陷），則超聲波在異質界面上產生反射、折射和透射，使超聲波的正常分布受到干擾。使用一定的方法測出這種異常分布相對于正常分布的變化，并找出它們之間變化規律，是超聲波探傷的任務。
1．超聲波探傷的分類
按探傷工作原理分為脈沖反射法（圖1）和透射法（圖2）。
（1）透射法：以測定缺陷對超聲波正常傳播的遮擋所造成的聲影大小來確定缺陷的量值。
（2）脈沖反射法：由反射定理我們知道，超聲波在兩種不同聲阻抗的介質的交界面上將會發生反射，反射回來的能量的大小與交界面兩邊介質聲阻抗的差異和交界面的取向、大小有關。脈沖反射式超聲波探傷儀就是根據這個原理設計的。
目前便攜式脈沖反射式超聲波探傷儀大部分是A掃描方式，即顯示器的橫坐標是超聲波在被檢測材料中的傳播時間或者傳播距離，縱坐標是超聲波反射波的幅值。譬如，在一個鋼工件中存在一個缺陷，由于這個缺陷的存在，造成了缺陷和鋼材料之間形成了一個不同介質之間的交界面，交界面之間的聲阻抗不同，當發射的超聲波遇到這個界面之后，就會發生反射（圖1），反射回來的能量又被探頭接收到，在顯示屏幕中橫坐標的一定的位置就會顯示出一個反射波的波形，橫坐標的這個位置就是缺陷在被檢測材料中的深度。這個反射波的高度和形狀因不同的缺陷而不同，反映了缺陷的性質。
鋼鍛件的超聲波探傷
1．使用儀器
目前超聲波探傷使用最廣泛的儀器是Ａ型脈沖反射式超聲波探傷儀，它具有靈敏度高、操作簡便和誤差較小等優點。探頭主要分為直探頭和斜探頭兩種。直探頭用于縱波探傷，一般采用圓形晶片，頻率多為2～5MHz。斜探頭用于橫波探傷，一般采用方形晶片，其頻率范圍為1～2.5MHz，晶片面積為140～400mm2。斜探頭的折射角一般為45°，必要時可根據工件形狀選用60°～70°。
2．試塊
超聲波試塊的作用是校驗儀器和探頭的性能，確定探傷起始靈敏度，校準掃描線性等。主要分為標準試塊和對比試塊兩種。以下主要介紹鋼鍛件探傷用的對比試塊。
（1）對比試塊所用的材料，應與被檢測鍛件具有相近的聲學性能（如聲速、聲衰減等）和相近的規格尺寸。一般工業生產中直接使用與被檢測鍛件相同的材料制造所需規格的對比試塊。
（2）縱波檢測用的對比試塊，其平底孔直徑分別為2mm、4mm、8mm和16mm，平底孔深度為25mm，檢測面到平底孔的金屬聲程推薦為20mm、30mm、50mm、80mm、100mm、120mm、150mm和200mm。
（3）檢測面是平面時，選用平面對比試塊（圖3）；檢測面是曲面時，選擇與鍛件大致相同曲率半徑（0.7～1.1倍的曲率半徑）的曲面對比試塊（圖4）。
（4）橫波檢驗用的對比試塊其人工缺陷可在內外表面，分別沿軸向加工成平行的矩形槽，矩形槽的軸向長度為25mm，深度可取被檢鍛件壁厚的3%或6mm（取其中小的值）。
3．超聲波探傷檢驗過程
（1）檢驗條件。鍛件檢驗一般應在鍛件熱處理之后和鉆孔、開槽等加工工序之前進行。采用接觸法檢驗時，工件表面粗糙度應小于3.2mm。
（2）耦合劑。采用接觸法檢驗，在探頭與檢驗面之間應使用合適的耦合劑。在工業生產中如無特殊要求一般采用機油。
（3）檢驗方法。根據鍛件加工工藝，選擇最易發現缺陷的檢測面，一般應從2個相互垂直的方向進行檢驗。掃查時，探頭在檢測面的掃查間距應保證有15%的聲束覆蓋。掃查速度即探頭相對鍛件的移動速度應保持在150mm/s以下。
橫波檢驗時，一般應從外表面按順時針及逆時針?lè)较蜃鳈z驗。圖5所示為幾種典型零件的常用探測方向。
4．操作步驟
（1）調整儀器參數。根據被探測工件，在儀器上設置相應的探測范圍、聲速，并使用標準試塊調節探頭零點。
（2）靈敏度的調整。調整超聲波探傷儀的靈敏度主要有對比試塊法及底波反射法。
① 對比試塊法。所用的對比試塊平底孔直徑應與被探測工件的探傷技術條件要求相對應。如技術條件要求該厚度（聲程）為H（Xf）的鍛件不允許≥φf(shuō)當量缺陷，則所選用的對比試塊平底孔直徑φB應等于φf(shuō)，試塊金屬聲程XB應等于或大于鍛件厚度H（Xf），注意使用直探頭時，聲程等于厚度。
用直探頭探測對比試塊，將上述對比試塊中的平底孔回波高度調整至滿刻度的40%～80%（實際生產中常用80%），此時的探傷儀增益數值△dB即為檢驗靈敏度。
橫波檢驗時，靈敏度的調整需要繪出距離——振幅曲線。
若條件受限，所用的對比試塊與被探測工件的探傷技術條件要求不相對應，即φB不等于φf(shuō)，Xf不等于XB。則需要通過聲壓反射系數公式先計算靈敏度調整量。計算公式如下：，式中：Pφ為被測鋼鍛件反射聲壓；Pf為對比試塊反射聲壓。
調節時將探頭置于試塊探測面上，使基準發射體回波達到80%高度。然后用衰減器增益|△dB|（當△dB＜0時），或衰減△dB（當△dB＞0時）。
② 底波反射法。當工件檢測面與底面平行，且厚度大于探頭近場區的3倍時，可使用底波反射法調整靈敏度，或者直接使用大平底試塊進行調整。
當直接使用工件底面或者使用厚度與被測工件厚度相等的大平底試塊（即探測靈敏度所要求的聲程Xf等于校正基準面聲程XB）進行靈敏度調整時，需要提高的增益數值為：
式中：λ為超聲波波長。
若使用的大平底試塊厚度與被測工件厚度不等（Xf≠XB）時，則需要提高的增益數值為：

將探頭置于靈敏度校正基準的探測面上，并使試塊或工件底面回波達到基準高度（一般為80%），然后用衰減器增益|△dB|，此時，儀器與探頭就具有在Xf聲程上發現φf(shuō)當量缺陷的探測靈敏度。
（3）掃描探測工件。
利用調整好的探測靈敏度按3.3掃描探測缺陷。當發現一處缺陷回波時，需將其回波高度調節至基準高度（80%），記錄此時的衰減器增益值。
5．缺陷的評定
（1）單個缺陷回波。對于單個分散的缺陷回波，可以利用當量法和半波高法進行評定。
① 當量法。掃描到一處缺陷回波，聲程為X，將回波高度調節至基準高度（80%）時，記錄下其增益值△dB，即可利用聲壓反射率公式計算缺陷的當量值φ。公式如下：
② 半波高法。對于大于探頭直徑的線狀缺陷及其他缺陷，可以用半波高法，沿鍛件的周向和軸向，測定缺陷的指示長度，計算缺陷的大?。▓D6）。具體操作如下：
以調節好的探測靈敏度探測工件，發現缺陷后，移動探頭，找到缺陷回波達到的點，然后調節衰減器，使回波達到基準高度（50%垂直幅度），再用衰減器增益6dB，使其升高到滿幅。此時，即以獲得缺陷回波的探頭位置為起始點，向缺陷兩邊移動，直至缺陷回波回至基準高度為止，則此探頭中心線移動長度即為缺陷的指示長度。
（2）密集缺陷回波。對于密集性缺陷回波，可進行如下評定：
在被檢件中邊長50mm的立方體內，有5個以上缺陷回波高度超過產品技術條件規定值的－6dB，稱為密集性缺陷，并予以記錄：利用缺陷回波出現在掃描線上的位置測定密集性缺陷的深度范圍：利用探頭移動過程中掃查到缺陷的分布范圍，測定密集性缺陷的平面分布區域。
6．質量等級的判定
對于被測工件質量等級的判定，可參照GB/T6402-2008《鋼鍛件超聲波檢驗方法》中的相關規定，必要時雙方可自行商定。
