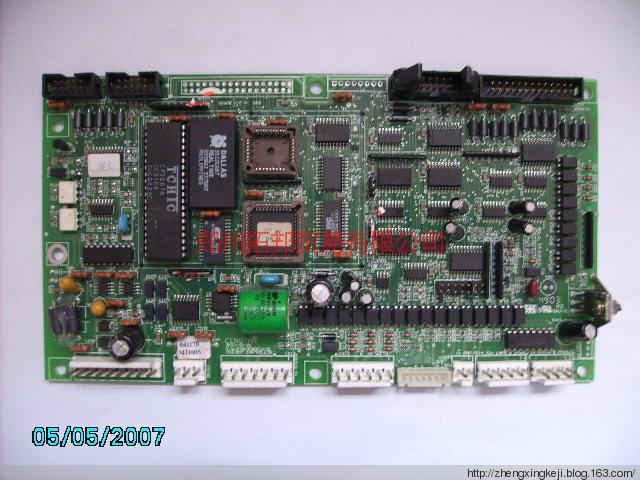

供應河南正星主板/加油機主板

正星加油機主板，稅控非稅控主板，防非防主板。供應正星加油機各種主板，歡迎來電咨詢。

主板
1、主板具有接受信號，發送信號并對各種信號，數據進行控制，處理，運算，存儲等功能。它是加油機的核心部分，是加油機的大腦和神經中樞。
對于CS3100主板而言：
接受的外部信號有傳感器信號，油槍信號，鍵盤信號，參數信號等。
運算方面對于加油數據（脈沖轉化為升，升轉化成金額，升轉化成重量等乘積運算處理，對每筆加油數據進行累加，稅控累加等）。
存儲方面實時存儲每筆加油數據，并做好掉點存儲功能處理，存儲各種參（系）數。
控制方面：在顯示板實時顯示加油數據，在鍵顯板上顯示鍵入的數據，在控制口輸出MOT(電機)控制信號，EWV(電磁閥)信號，LAMP（豪華燈，現在此路信號已省去），SPK(喇叭)信號。

2、主板的工作方式：
在關閉油槍狀態時，主要執行對鍵盤的掃描程序，不斷的對鍵盤發出訪問信號，一旦按動鍵盤時，首先把所按動的鍵號送顯示板顯示，并且伴有聲音提示，以免錯輸入，提起油槍，開機加油，主板停止對鍵盤的掃描程序，轉入執行計數程序。當加油時，由傳感器輸出的脈沖信號乘以系數為加油的升數，用升數乘以提前輸入的單價就是加油量的金額。主板不但完成計數程序，而且要對各種執行部件進行控制（例如打開電磁閥，關閉電磁閥，打開電機，關閉電機燈操作）。

3、主板的工作原理：
主板主要通過其核心單片機CPU來實現以上功能的，下面我們簡單的來分析原理。
1．1：CPU簡介，單片機是通過三總線結構來實現其工作過程的，所謂的三總線結構，就是：地址總線，數據總線和控制總線。其三者工作過程簡單的來講，就是，首先選中工作地址，然后發出控制信號，（例如：讀，寫，中斷，片選等等），最后是數據信號。就像兩個人見面一樣：首先知道和誰見面（地址信號）,然后和他打招呼（控制信號），最后說要講的事情，因而，三總線之中，任何一個環節都不能出問題，不然系統是不能工作的。
4、主板的結構：
CS3100主板是以CPU為核心通過三總線把所有的器件連接起來的，而CS3100主板又是雙CPU，也就是一個監控CPU,一個計量CPU,主板完成主要功能的是計量CPU,也就是主板上44管角的方形集成塊，他的主要功能是處理和運算加油機輸入的各項數據和參數，監控CPU（40個管角的集成塊），它主要功能是處理稅控?cái)?shù)據和顯示加油信息。
