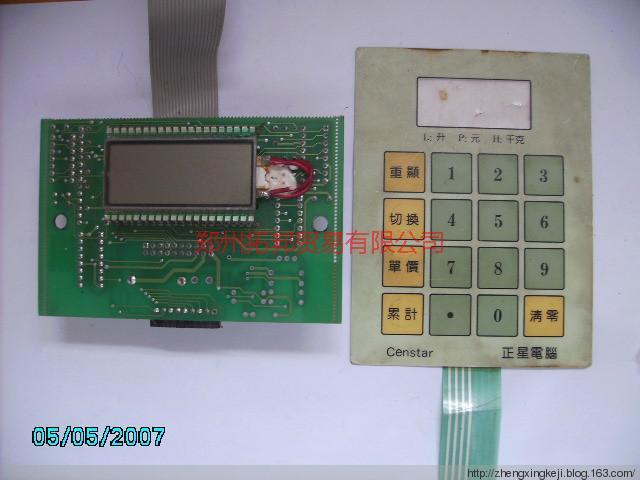

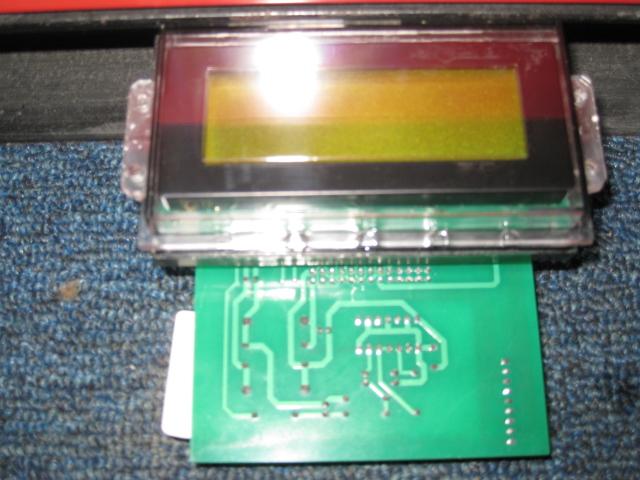

供應IC卡中文鍵顯板/ic卡系統配件

IC卡中文鍵顯板/ic卡系統配件/鍵盤顯示板：用于IC卡輸入操作的中字顯示，方便操作，中文顯示數據。

通用鍵盤顯示板原理與技術特性

通用鍵盤顯采用8279<<通用鍵盤/顯示接口芯片>>8279能與Z80 8039 8098 等數據..聯接,不占用CPU時間,自動完成掃描顯示,編程方便.

本板上配備8位LED,20個鍵,其中一個是復位鍵盤,另幾個出廠定義為   ,16個數字鍵,1個LAST鍵(讀寫上一個單元),1個NEXT(讀下一個RAM單元),1個EXEC連續執行鍵)

通用鍵盤顯示板主要技術特性

鍵盤20個鍵(其中一個是復位)

LED數碼管8位

工作電壓+5  0.4A

外形尺寸  AY-KEYA  169mm*91mm      AY-KEYB   155mm*103mm

通用鍵盤顯示板與89C51-Q（SCB-21-5）89C51-R  MPU89C51-A

接，只要把20線扁平電纜DC2-Q  （SCB-31-5）聯機基本管理監控說明

整個程序容量為0000H-0FFFH，有三部分組成

（1）       基本鍵盤監控管理程序，入口程序地址為0X800H-0FFFH

（2）       測試程序入口哦地址0400H-0X7FFFH

（3）       數據采集及PC同許子程序，入口地址為0X800H-0FFFH

 先把89C51-Q（SCB-21-5）功能與通用鍵盤顯示板相連，接通電源，按下俗話子鍵  ？？上顯示響應的字形。

   鍵盤功能與操作 （在基本鍵盤監控管理程序支持下）

0—F為16個數字鍵

LAST 讀寫上一個ROM/RAM單元

NEXT 讀寫下一個ROM/RAM單元

NEEG 根據輸入的四位地址執行程序

在LAST  NEXT  EXEG 操作時 ，LED1-LED4為地址，LED5-LED6為數據，LED7-LED8不顯示按鍵盤說明

按鍵

RESET                    顯示               說明

6                          P              按下復位顯示P

0                          6              按數字鍵6

0                          60

0                          600

NEXT                     6000XX         按下NEXT顯示6000單元的數據

NEXT                     600036         36修改6000單元并顯示下一個單元的數據

56                        600156          修改6001單元的數據

NEXT                     6002XX         56寫入6001單元并顯示

LAST                     600156          按LAXT鍵顯示上一個數據

LAST                     600036

LAST                     5FFFXX

RESET                    P               按RESET顯示“P”

測試程序入口地址：

          0400檢查8031P1口（方波）

          0410檢查8155內存好顯示gd

          0460檢查8155

          0480檢查6264好顯示gd

          04B0檢查0809

          04500檢查0832
