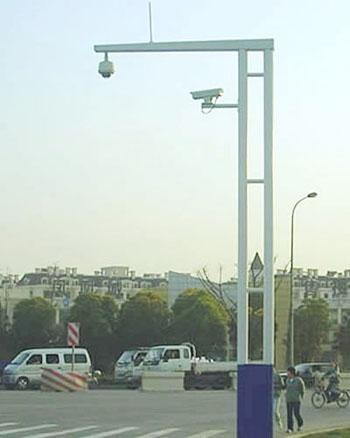

供應天網工程監控桿

揚州市天網工程監控桿廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 13235262999 郵箱： jld210@126.com

傳真： 0514-84244212 地址： 江蘇揚州市

在線詢盤聯系廠家：13235262999 0514-80937888

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應天網工程監控桿）

【上揚之光-監控立桿】基本說明:
監控立桿、八角監控桿、圓柱監控桿、圓錐監控桿的加工工藝和路燈桿的加工工藝基本一樣，下面以燈桿的流程圖可以體現監控桿的生產流程：

【上揚之光-監控立桿】產品特點
(框架式，圓錐式，方形，八角型，不等邊八角型，圓柱型等)

桿高：3000mm-10000mm
臂長：1000mm～8000mm
主桿：壁厚5mm～14mm
橫桿：壁厚4mm～10mm
桿體熱鍍鋅，20年不生銹（表面或噴塑，顏色可選）
防護等級：IP54   （產品可定制大?。?br /> ps：交通信號燈桿種類多樣，根據實際需求情況制造或根據需求清單生產。

【上揚之光-警示信號燈桿，警示信號燈桿價格，警示信號】加工說明
(1) 材質:監控立桿鋼材材質為國際保準低硅低碳高強度q235,壁厚度≥4mm,底法蘭厚度≥14mm?！?br /> (2) 設計:監控立桿結構及基礎結構尺寸計算,依招客戶確定的外觀形狀及廠家的構造參數按抗震6級、抗風力8級設防.
(3) 焊接工藝:應采用電焊接,整個桿體無漏焊,焊縫平整,無焊接缺陷。
(4) 噴塑工藝:鍍鋅后鈍化處理,噴塑附著力好,厚度≥65μm。噴塑采用進口優質塑粉。符合astm d3359-83標準。
(5) 桿體觀感:造型及尺寸符合用戶要求,造型流暢和諧,美觀大方,色澤均勻,鋼管直徑選用合理。監控立桿為圓椎八角形結構,八角錐形桿整體無變形扭曲。桿體圓度標準1.0mm≤。桿體表面光滑一致,無橫向焊縫。劃痕測試(25×25mm方格)噴塑層粘貼力強不輕易剝落。密封立桿并包以防水氣進入,防水內漏措施可靠。
(6) 垂直度檢驗:監控立桿直立后,使用經緯儀對桿的兩向垂直度作檢驗,垂直度偏差1.0≤%。

【上揚之光-監控立桿】生產圖片

施工及安裝闡述：
　　1.基礎施工
1.1立桿基礎
A、用途：固定攝像桿；
B、基礎結構、尺寸：如圖所示；
C、基礎型號：由所需固定的攝像桿型號確定；
D、制作位置：在《設備平面布置圖》所標注攝像桿位置處制作基礎；
E、制作要求：1、應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》的有關規定；
2、基礎與窨井之間應有穿線管，且放置鐵絲；
3、基礎鋼板上鋼筋按M20 標準攻絲，配鍍鋅螺絲兩個、平光墊圈和彈簧墊圈各一個。
F、材料：4mm鋼板、18mm鋼筋、C25 混凝土、碎石、2.5 英寸PVVC 彎管；
1.2.窨井制作
A、用途：方便線纜敷設及系統檢測維修；
B、基礎結構、尺寸：如圖所示。圖中僅標明井深、井高和井寬，其它尺寸由施工方根據現場情況決定；
C、制作位置：在《設備平面布置圖》標注窨井位置處制作；
D、制作要求：1、應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》的有關規定；
2、窨井密封性能和防水性能良好。
E、材料：磚石、水泥、鋼板；
1.3、線纜管敷設
A、用途：敷設線纜，防止線纜損傷；
B、管道路由：按《設備平面布置圖》標注的類型和路由敷設明管、暗管。注意圖中所標明的管徑；
C、制作要求：1、應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》的有關規定；
2、線纜管密封好，防水性能良好；
3、線纜管離地面應不小于0.7 米；
4、線纜管管口應無毛刺和尖銳棱角；
5、線纜管內放置穿線鐵絲。
D。材料：1、暗管敷設使用鋼管；
2、明管敷設使用PVC 管。
1.4、接地體安裝
A、用途：防止外界電壓危害人身安全和對設備的損害，抑制電氣干擾，保證設備正常工作；
B、接地體結構、尺寸：如《接地體結構示意圖》所示；
C、安裝位置：按《設備平面布置圖》標注接地體位置安裝。圖號：；
D、安裝要求：1、應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》的有關規定；
2、接地體的焊接應采用搭焊，搭焊長度為圓鋼直徑的6 倍；
3、接地體安裝點下方應無任何管道、線纜經過；
4、接地體安裝深度如《接地體安裝示意圖》所示；
5、接地體安裝完成后，應使用接地?fù)u表測量接地電阻大小，要求接地電阻小于4Ω。注意雨后不應立即測量電阻。
D、材料：2.5 英吋鋼管和30＊5 扁鋼。
2、桿件制作與安裝
2.1、桿件制作與安裝
A、用途：安裝攝像機云臺；
B、攝像桿結構、尺寸：見《攝像桿圖》；
C、制作要求：見《攝像桿圖》文字說明；
E、安裝方式：通過基礎螺桿與攝像桿基礎連接固定，如《攝像桿安裝場景示意圖》
F、安裝工具：活動扳手；
G、安裝要求：1、安裝牢固；
2、攝像桿中心線應與水平面垂直；
3、攝像桿上成180o 角兩腰形孔的中心連線應與道路走向平行；
4、在攝像桿底部窨井到各腰形孔之間放置穿線用鐵絲。
2.2、攝像機云臺制作與安裝
A、用途：安裝攝像機防雨罩；
B、結構：見《攝像頭云臺圖》；
C、尺寸：見《攝像頭云臺圖》；
D、制作要求：見《攝像頭云臺圖》圖中文字說明；
E、安裝方式：通過抱箍將云臺部件1 固定于攝像桿上，如《攝像機云臺安裝示意圖》；
F、安裝工具：活動扳手、扶梯或登高車；
G、安裝要求：1、安裝牢固；
2、對攝像機云臺部件1，走線孔應正對攝像桿腰形孔；
土建施工及安裝立桿的要求
1、投標方應實地測量技術數據，以便估算工程量。
2、線纜埋地的溝槽尺寸：人行道為0.2×0.6 米（寬×深），車行道為0.2×0.8 米（寬×深）。溝底先鋪C20 砼墊層，線纜敷設后，用細砂回填、夯實，再根據實際情況復原路面。
3、敷設的線纜除埋在花壇的或有特別說明的用PVC 管保護，其他部分要用鍍鋅鋼管進行保護；在外的線纜（架空的除外）全部采用鍍鋅鋼管加以保護。

部分技術圖紙
