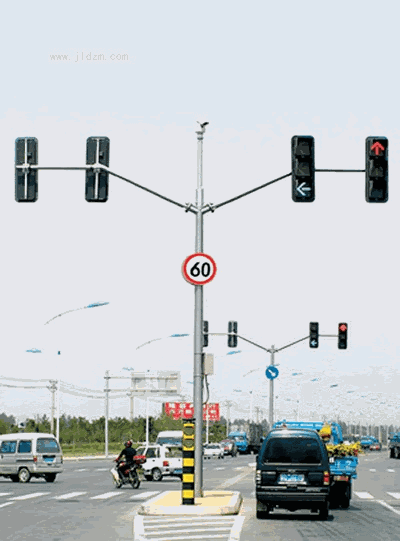

供應框架式信號燈桿

【上揚之光-監控立桿】基本說明:
監控立桿、八角監控桿、圓柱監控桿、圓錐監控桿的加工工藝和路燈桿的加工工藝基本一樣，下面以燈桿的流程圖可以體現監控桿的生產流程：



【上揚之光-監控立桿】產品特點
(框架式，圓錐式，方形，八角型，不等邊八角型，圓柱型等)

施工及安裝闡述：
　　1.基礎施工
1.1立桿基礎
A、用途：固定攝像桿；
B、基礎結構、尺寸：如圖所示；
C、基礎型號：由所需固定的攝像桿型號確定；
D、制作位置：在《設備平面布置圖》所標注攝像桿位置處制作基礎；
E、制作要求：1、應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》的有關規定；
2、基礎與窨井之間應有穿線管，且放置鐵絲；
3、基礎鋼板上鋼筋按M20 標準攻絲，配鍍鋅螺絲兩個、平光墊圈和彈簧墊圈各一個。
F、材料：4mm鋼板、18mm鋼筋、C25 混凝土、碎石、2.5 英寸PVVC 彎管；
1.2.窨井制作
A、用途：方便線纜敷設及系統檢測維修；
B、基礎結構、尺寸：如圖所示。圖中僅標明井深、井高和井寬，其它尺寸由施工方根據現場情況決定；
C、制作位置：在《設備平面布置圖》標注窨井位置處制作；
D、制作要求：1、應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》的有關規定；
2、窨井密封性能和防水性能良好。
E、材料：磚石、水泥、鋼板；
1.3、線纜管敷設
A、用途：敷設線纜，防止線纜損傷；
B、管道路由：按《設備平面布置圖》標注的類型和路由敷設明管、暗管。注意圖中所標明的管徑；
C、制作要求：1、應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》的有關規定；
2、線纜管密封好，防水性能良好；
3、線纜管離地面應不小于0.7 米；
4、線纜管管口應無毛刺和尖銳棱角；
5、線纜管內放置穿線鐵絲。
D。材料：1、暗管敷設使用鋼管；
2、明管敷設使用PVC 管。
1.4、接地體安裝
A、用途：防止外界電壓危害人身安全和對設備的損害，抑制電氣干擾，保證設備正常工作；
B、接地體結構、尺寸：如《接地體結構示意圖》所示；
C、安裝位置：按《設備平面布置圖》標注接地體位置安裝。圖號：；
D、安裝要求：1、應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》的有關規定；
2、接地體的焊接應采用搭焊，搭焊長度為圓鋼直徑的6 倍；
3、接地體安裝點下方應無任何管道、線纜經過；
4、接地體安裝深度如《接地體安裝示意圖》所示；
5、接地體安裝完成后，應使用接地?fù)u表測量接地電阻大小，要求接地電阻小于4Ω。注意雨后不應立即測量電阻。
D、材料：2.5 英吋鋼管和30＊5 扁鋼。
2、桿件制作與安裝
2.1、桿件制作與安裝
A、用途：安裝攝像機云臺；
B、攝像桿結構、尺寸：見《攝像桿圖》；
C、制作要求：見《攝像桿圖》文字說明；
E、安裝方式：通過基礎螺桿與攝像桿基礎連接固定，如《攝像桿安裝場景示意圖》
F、安裝工具：活動扳手；
G、安裝要求：1、安裝牢固；
2、攝像桿中心線應與水平面垂直；
3、攝像桿上成180o 角兩腰形孔的中心連線應與道路走向平行；
4、在攝像桿底部窨井到各腰形孔之間放置穿線用鐵絲。
2.2、攝像機云臺制作與安裝
A、用途：安裝攝像機防雨罩；
B、結構：見《攝像頭云臺圖》；
C、尺寸：見《攝像頭云臺圖》；
D、制作要求：見《攝像頭云臺圖》圖中文字說明；
E、安裝方式：通過抱箍將云臺部件1 固定于攝像桿上，如《攝像機云臺安裝示意圖》；
F、安裝工具：活動扳手、扶梯或登高車；
G、安裝要求：1、安裝牢固；
2、對攝像機云臺部件1，走線孔應正對攝像桿腰形孔；
土建施工及安裝立桿的要求
1、投標方應實地測量技術數據，以便估算工程量。
2、線纜埋地的溝槽尺寸：人行道為0.2×0.6 米（寬×深），車行道為0.2×0.8 米（寬×深）。溝底先鋪C20 砼墊層，線纜敷設后，用細砂回填、夯實，再根據實際情況復原路面。
3、敷設的線纜除埋在花壇的或有特別說明的用PVC 管保護，其他部分要用鍍鋅鋼管進行保護；在外的線纜（架空的除外）全部采用鍍鋅鋼管加以保護。

部分技術圖紙
