通風氣樓用空氣對流原理自然通風，通風氣樓設置在屋脊處，與設置在縱向外墻上的通風百葉窗共同工作，大無縫中間倉庫車間簡圖見圖1。

圖1 中間倉庫簡圖
1 彩鋼板通風氣樓的實例
1.1 工程概況
無縫工程中間倉庫是一座存儲鋼管的自動化倉庫，倉庫長約360m，寬48.0m，檐口高29.8m，設計為W-550型彩色壓型鋼板不保溫屋面，屋面坡度i = 1:10。倉庫兩側外墻 1.20m 標高處設 900mm 高通長的鋼百葉窗通風窗，屋脊處設通長的彩鋼板通風氣樓。該倉庫由意大利piangdi公司進行初步設計，由北京鋼板設計研究總院轉化施工圖。
1.2 通風氣樓的構造
意大利piangdi公司設計建筑圖僅草圖示意了通風樓的外觀，具體需要北京鋼鐵設計研究院根據當時國內應用的鍍鋅彩鋼板副寬來詳細轉換。為了確保通風氣樓的強度、剛度、通風角度，進行了氣樓鋼架的計算，放大樣、制作實際樣板進行淋水試驗，最終確定了彩鋼板通風氣樓的構造，見圖2。

圖2 通風氣樓斷面圖
1.3 各部件的作用及固定連接

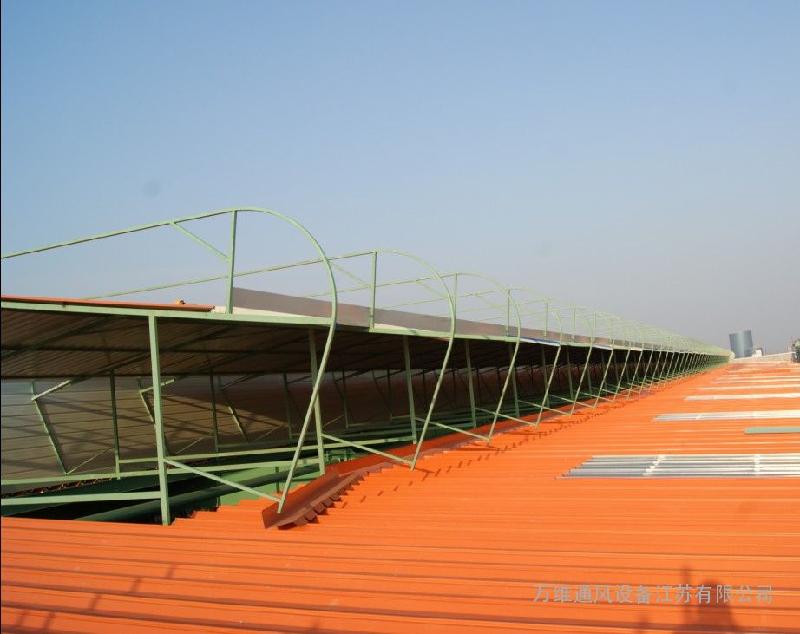

1.3.1 鋼架
鋼架支撐彩鋼板通風氣樓。鋼架底座采用∠80×8，間距825mm（為了趕W-550彩板模數，設計間距不大于1000mm），在屋面壓型彩板安裝前安裝或同時安裝，鋼架底座與屋脊檁條用M12×50螺栓固定；鋼架采用-80×10帶鋼彎折成型，與底座角鋼焊接。
1.3.2 泛水板
將通風氣樓上部排水順屋面排走，防止雨水通過屋脊進入室內。泛水板做法同屋脊蓋板，采用δ=0.8 mm鍍鋅彩板加工成型，泛水板與其端部擋雨板及屋面板端部堵頭一起，防止風力灌水、反爬水，做法詳見節點圖（見圖3），泛水板將屋面板與氣樓鋼架間接地連接起來。

圖3 泛水板節點
1.3.3 防雨蓋板

鋼架頂部附件，防雨蓋板懸挑長度影響防雨效果及通風效果。
防雨蓋板固定在鋼架上，采用δ=0.8 mm鍍鋅彩板加工成型，防雨蓋板之間搭接長度200mm,搭接處抹建筑防水膠。
1.3.4 風帽
通風氣樓的外殼要有足夠的剛度，折角盡量減少風的載荷。風帽采用δ=1.0 mm鍍鋅彩板加工成型，上下口折邊加強風帽的剛度，風帽展開寬度較大，受鍍鋅彩鋼板的幅寬限制。
1.3.5 隔板
支撐風帽，將風帽與鋼架及防雨板連成一體。隔板折邊寬度50mm,因隔板外形不規則，加工難度較大，應保證隔板下料尺寸，認真加工。隔板應采用1.0mm彩鋼板加工，隔板安裝間距同鋼架間距825mm。
1.3.6 堵頭
氣樓端部封頭，堵頭上部與防雨板及風帽連接固定，下部與橫向泛水板固定。堵頭采用1.0 mm彩鋼板加工成型。

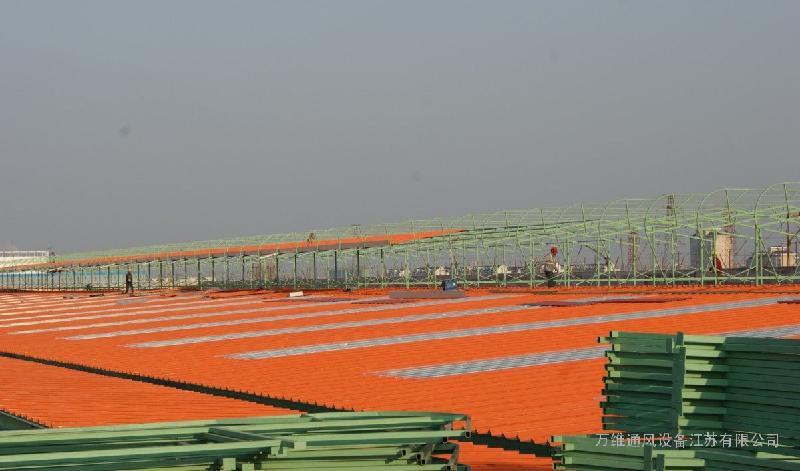

2 通風氣樓的施工
2.1 施工順序
鋼架制作、氣樓附件制作→鋼架安裝→屋面板安裝→泛水板安裝→防雨蓋板安裝→隔板安裝→風帽安裝→堵頭封閉（含橫向泛水板）→交工驗收。鋼架安裝隨屋面板安裝同時進行，鋼架可以整體制作整體安裝，也可以先安裝鋼架底座，再焊接鋼架主體，但應做好補漆工作。
2.2 加工
根據施工詳圖提出附件加工計劃，風帽及隔板放1:1大樣復核后加工。加工風帽附件時，制作靠板隨時檢查附件加工角度尺寸，如有偏差，及時調整。
除隔板之外，其余附件均可用折邊機折壓成型，加工時認真號料，附件加工各尺寸誤差控制在2.0 mm之內。
泛水板配套使用的擋水板及堵頭板均屬于 W-550 壓型板的標準件，可以訂購成品，亦可自己做模壓制。
所有附件加工運輸時，避免彩鋼板表面烤漆層損壞。
隔板開始加工時，鈑金工人加工折邊，由于進度太慢，制作了簡易胎具壓制成型，提高了效率，同時減小隔板的加工誤差，保證了隔板尺寸的統一性，保證彩鋼板通風氣樓外觀流暢、整潔、美觀。
2.3安裝
1）安裝時附件搭接處涂抹建筑防水膠，并注意搭接方向，即搭接口順主導風向施工。
2）泛水板節點類同屋脊蓋板做法，有國家標注節點做法。泛水板與其端部擋雨板及屋面板端部堵頭一起，防止風力灌水、反爬水，該節點是防水關鍵點，應嚴格按照?qǐng)D3施工。
3）所有附件輕拿輕放，避免損壞彩鋼板表面保護層。
4）氣樓安裝時，附件按計劃進場，當日沒有安裝完畢的附件要捆綁牢固，防止大風吹落損壞或傷人。
5）改進：竣工驗收時，業主同設計方提出了改進意見，在風帽下端翻邊處與泛水板之間加設支架，以防止風帽底部的變形。
3 結語
中間倉庫彩鋼板通風氣樓施工完畢后，正好經歷了一場狂風的校驗，該倉庫內滴水未進，而相鄰車間因開啟式通風天窗關閉不及時，其車間內水流成河。中間倉庫建成投產后，經長期雨雪檢驗，未見滲漏。倉庫內空氣清新，其通風效果良好。實踐證明：
1）彩鋼板通風氣樓通風效果好。
2）投資少，每 m 通風氣樓耗鋼 23.1 kg，彩鋼板 4.56 ㎡。
3）百葉窗和彩鋼板通風氣樓無需開啟關閉，運行及維護費用低。
4）彩鋼板通風氣樓經久耐用。
彩鋼板通風氣樓可與各種型號的屋面板配套使用，屋脊洞口以上節點構造按圖2施工，其余均使用屋面板材的相關節點。彩鋼板通風氣樓視通風需要，可按照?qǐng)D2放大比例設計施工，風帽可分兩部分加工安裝時搭接，以解決彩鋼板寬限制問題。隨著輕鋼廠房快速發展，彩鋼板通風氣樓將應用于對溫度變化要求不嚴格的車間、倉庫、儲倉等工程中，發揮其重要的作用。
