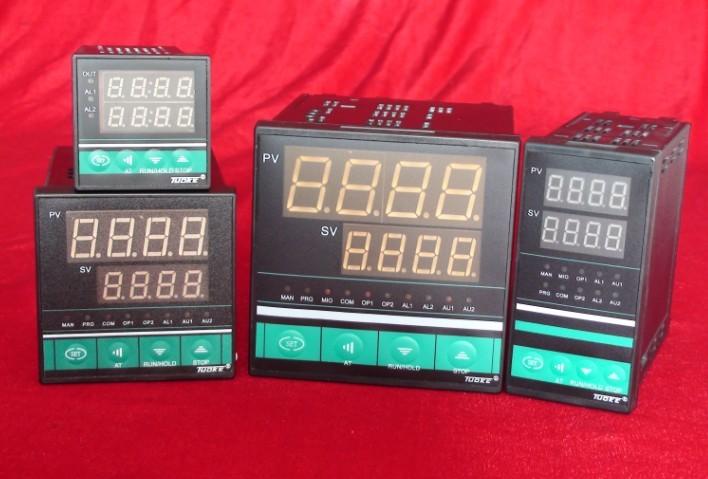

詳細信息（供應人工智能數字調節儀TE-8000_模塊化智能儀表_*溫控儀表）

特點輸入采用數字校正系統，測量穩定。
采用*PID智能調節算法，具備自整定功能。
采用的模塊化結構，提供豐富的輸出規格。
人性化設計的操作方法，易學易用。
具備多種外型尺寸選擇，可提供多種電源模式。
具有多種報警模式及變送輸出、RS485通訊等功能。
一、型號含義

注意：TE-8000型儀表型號共由10部分組成，例如：
TE - 8000 A N X L5 N S4 - F2 24VDC
1 2 3 4 5 6 7 8 9 10
這表示一臺儀表基本功能為TE-8000型，面板尺寸為A型（96×96mm），多功能輸入/輸出（MIO ）沒有安裝模塊，主輸出（OUTP）安裝線性電流輸出模塊，報警ALM安裝L5雙路繼電器觸點輸出模塊，輔助接口（AUX）沒有安裝模塊，通訊接口（COMM）裝有自帶隔離電源的光電隔離型RS485通訊接口S4；有額外擴充的輸入規格（F2 型輻射式高溫溫度計）；儀表供電電源為24VDC電源。

二、技術規格
●輸入規格（一臺儀表即可兼容）：熱電偶：K、S、R、E、J、T、N 熱電阻：Cu50、Pt100 線性電壓：0∽5V 、1∽5V 、0∽1V 、0∽100mV 、0∽20mV 等線性電流（需外接分流電阻）：0∽10mA 、0∽20mA 、4∽20mA 等擴充規格：在保留上述輸入規格基礎上，允許用戶一種額外輸入規格（可能需要提供分度表）
●測量范圍： K(-50∽+1300℃)、S(-50∽+1700℃)、T(-200∽+350℃) E(0∽800℃)、J(0∽1000℃)、N(0∽1300℃)、Cu50(-50∽+150℃) 、Pt100(-200∽+600℃)線性輸入：-1999~+9999 由用戶定義
●測量精度：0.5級
●分辨率：對于K、E、T、N、J、Cu50、Pt100可達0.1℃，對于S為1℃
●響應時間：≤0.5 秒（設置數字濾波參數dL=0時）
●調節方式：位式調節方式（回差可調）人工智能調節，包含模糊邏輯PID調節及參數自整定功能的控制算法
●輸出規格（模塊化）：繼電器觸點開關輸出（常開+常閉）：250VAC/1A 或30VDC/1A 可控硅無觸點開關輸出（常開或常閉）：100∽240VAC/0.2A （持續），2A（20mS 瞬時，重復周期大于5S） SSR電壓輸出：12VDC/30mA (用于驅動SSR固態繼電器) 可控硅觸發輸出：可觸發5∽500A 的雙向可控硅、2個單向可控硅反并聯連接或可控硅功率模塊線性電流輸出：0∽10mA 或4∽20mA 可定義 (安裝X模塊時輸出電壓≥10.5V；X4模塊輸出電壓≥7V)
●報警功能：上限、下限、正偏差、負偏差等4種方式，最多可輸出3路，有上電免除報警選擇功能
●電磁兼容：IEC61000-4-4 （電快速瞬變脈沖群），±4KV/5KHz； IEC61000-4-5 （浪涌），4KV
●隔離耐壓：電源端、繼電器觸點及信號端相互之間≥2300V；相互隔離的弱電信號端之間≥600V
●電源：100∽240VAC，-15%，+10% / 50∽60Hz ；或24VDC/AC，-15%，+10%
●電源消耗：≤5W
●環境溫度：0∽50℃

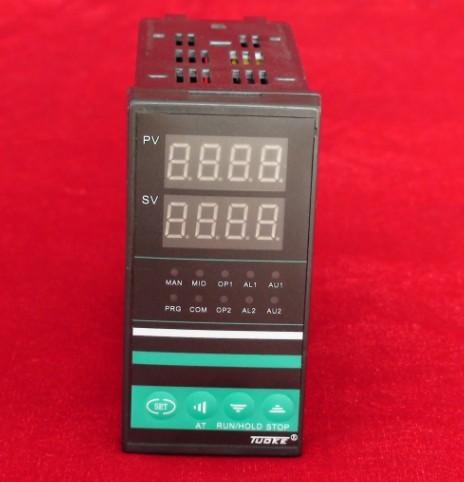

●面板尺寸：96×96mm、48×96mm 、96×48mm、48×48mm、72×72mm
●開口尺寸：92×92mm、45×92mm、92×45mm、45×45mm、68×68mm

三、常用參數功能

代號	含義	說明	范圍
HIAL	上限報警	測量值大于HIAL值時儀表將產生上限報警。測量值小于HIAL -dF值時，儀表將解除上限報警。設置HIAL 到其值可避免產生報警作用。每種報警可自由定義為控制 AL1、AL2 、AU1、AU2等輸出端口動作。	-1999∽+9999線性單位或1℃
LoAL	下限報警	當測量值小于LoAL時產生下限報警，當測量值大于LoAL+dF時下限報警解除。設置LoAL 到其最小值可避免產生報警作用。	-1999∽+9999線性單位或1℃
dHAL	正偏差報警	采用人工智能調節時，當偏差（測量值 PV減給定值SV）大于dHAL時產生正偏差報警。當偏差小于dHAL -dF時正偏差報警解除。設置dHAL=9999 （溫度時為999.9℃）時，正偏差報警功能被取消。采用位式調節時，則dHAL 和dLAL 分別作為第二個上限和下限值報警	0∽999.9 ℃或0∽9999定義單位
dLAL	負偏差報警	采用人工智能調節時，當負偏差（給定值SV減測量值PV）大于dLAL 時產生負偏差報警，當負偏差小于dLAL -dF時負偏差報警解除。設置dLAL=9999 （溫度時為999.9 ℃）時，負偏差報警功能被取消。	0∽999.9 ℃或0∽9999定義單位
dF	回差(死區、滯環)	回差用于避免因測量輸入值波動而導致位式調節頻繁通斷或報警頻繁產生／解除。例如：dF參數對上限報警控制的影響如下，假定上限報警參數HIAL 為800℃，dF參數為2.0 ℃：（1）儀表在正常狀態時，當測量溫度值大于800℃時（HIAL ）時產生上限報警。（2 ）儀表在上限報警狀態時，則當測量溫度值小于798 ℃(HIAL -dF)時，儀表才解除報警狀態。又如：儀表在采用位式調節或自整定時，假定給定值 SV為 700 ℃， dF參數設置為2.0 ℃，以反作用調節(加熱控制)為例：（1）輸出在接通狀態時，當測量溫度值大于702℃時(SV+dF)時關斷。（2）輸出在關斷狀態時，則當測量溫度值小于698 ℃(SV-dF) 時，才重新接通進行加熱。對采用位式調節而言，dF值越大，通斷周期越長，控制精度越低。反之，dF值越小，通斷周期越短，控制精度較高，但容易因輸入波動而產生誤動作，使繼電器或接觸器等機械開關壽命降低。 dF參數對人工智能調節沒有影響。但自整定參數時，由于也是位式調節，應正確設置dF以避免測量值因受干擾跳動造成誤動作，但過大的dF值也會影響自整定效果。如果測量值數字跳動過大，應先加大數字濾波參數dL值，使得測量值跳動小于2∽5個數字，然后可將dF設置為等于測量值的瞬間跳動值的2∽3倍為佳。	0∽200.0 ℃或0∽2000定義單位
CtrL	控制方式	CtrL=0，采用位式調節（ON /OFF），只適合要求不高的場合進行控制時采用。 CtrL=1，采用人工智能調節，該設置下，允許從面板啟動執行自整定功能。 CtrL=2，啟動自整定參數功能，自整定結束后會自動設置為3或4。 CtrL=3，采用人工智能調節，自整定結束后，儀表自動進入該設置，該設置下不允許從面板啟動自整定參數功能。以防止誤操作重復啟動自整定。 CtrL=4 ，該方式下與CtrL=3 時基本相同，但其P 參數定義為原來的10 倍，即在CtrL=3 時， P=5，則CtrL=4 時，設置P=50時二者有相同的控制結果。在對極快速變化的溫度（每秒變化100℃以上），在CtrL=1 、3時，其P值都很小，有時甚至要小于1才能滿足控制需要，此時如果設置CtrL=4 ，則可將P 參數放大10 倍，獲得更精細的控制。	0∽4
Sn	輸入規格	Sn用于選擇輸入規格，其數值對應的輸入規格如下：	0∽37
dIP	小數點位置	線性輸入時：定義小數點位置，以配合用戶習慣的顯示數值。 dIP=0，顯示格式為0000，不顯示小數點 dIP=1，顯示格式為000.0 ，小數點在十位。 dIP=2，顯示格式為00.00，小數點在百位。 dIP=3，顯示格式為0.000，小數點在千位。采用熱電偶或熱電阻輸入時：此時dIP選擇溫度顯示的分辨率 dIP=0，溫度顯示分辨率為1℃（內部仍維持0.1 ℃分辨率用于控制運算）。 dIP=1，溫度顯示分辨率為0.1 ℃（1000℃以上自動轉為1℃分辨率）。對于S型號的熱電偶，應設置dIP=0，若設置dIP=1則末位數字跳動大。改變小數點位置參數的設置只影響顯示,對測量精度及控制精度均不產生影響	0∽3
Sc	主輸入平移修正	Sc參數用于對輸入進行平移修正。以補償傳感器或輸入信號本身的誤差，對于熱電偶信號而言，當儀表冷端自動補償存在誤差時，也可利用 Sc 參數進行修正。例如：假定輸入信號保持不變， Sc 設置為0.0 ℃時，儀表測定溫度為500.0℃，則當儀表Sc設置為10.0時，則儀表顯示測定溫度為510.0 ℃。 Sc參數通常為0。該參數僅當用戶認為測量需要重新校正時才進行調整。	-1999∽+40000.1 ℃或1定義單位
dL	輸入數字濾波	儀表內部具有一個取中間值濾波和一個一階積分數字濾波系統，取值濾波為3個連續值取中間值，積分濾波和電子線路中的阻容積分濾波效果相當。當因輸入干擾而導致數字出現跳動時，可采用數字濾波將其平滑。 dL 設置范圍是0~20 ，0 沒有任何濾波，1 只有取中間值濾波，2~20 同時有取中間值濾波和積分濾波。dL越大，測量值越穩定，但響應也越慢。一般在測量受到較大干擾時，可逐步增大dL值，調整使測量值瞬間跳動小于2 ~5個字。在實驗室對儀表進行計量檢定時，則應將dL設置為0或 1以提高響應速度。	0∽20
Loc	參數修改級別	儀表當Loc 設置為808 以外的數值時，儀表只允許顯示及設置0∽8個現場參數（由EP1∽EP8 定義）及Loc參數本身。當Loc=808時，才能設置全部參數。
EP1-EP8	現場參數定義	當儀表的設置完成后，大多數參數將不再需要現場工人進行設置。并且，現場操作工對許多參數也可能不理解，并且可能發生誤操作將參數設置為錯誤的數值而使得儀表無法正常工作。通常智能儀表都具備參數鎖（Loc）功能，不過普通的參數鎖功能往往將所有參數均鎖上，而有時我們又需要現場操作工對部分參數能進行修改及調整，例如上限報警值HIAL或 M5、P、t 等參數。參數EP1∽EP8 最多可定義8個現場參數，如果現場參數小于8個（有時甚至沒有），應將要用到的參數從EP1∽EP8依次定義，沒用到的個參數定義為nonE。例如：某儀表現場常要修改HIAL （上限報警）、LoAL （下限報警）兩個參數，可將EP參數設置如下： Loc=0、EP1=HIAL 、EP2=LoAL 、EP3=none 如果儀表調試完成后并不需要現場參數，此時可將EP1參數值設置為nonE。	0∽
