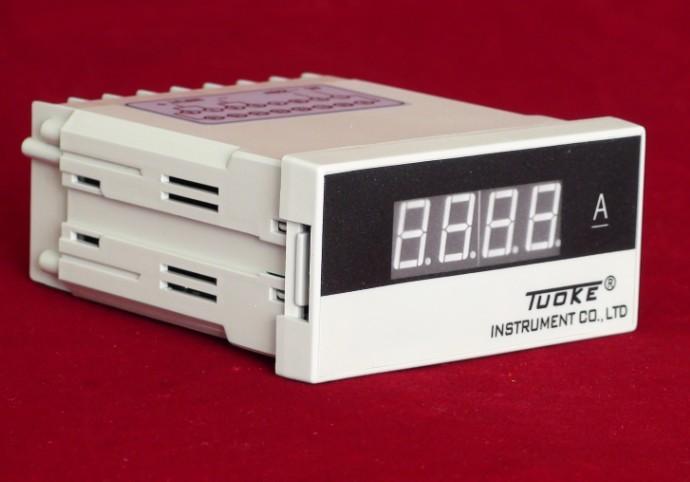

供應智能電流電壓數字儀表_DH4I-PDA_帶485、232通訊儀表
深圳市電流電壓廠家
價格： 電議
物流： 暫無物流地址| 買家支付運費
可銷售總量： 0件
手機： 15012820606 郵箱： 1904339418@qq.com
傳真： 0755-27398082 地址： 廣東 深圳市
郵箱：
手機：
特 點◎ 型輸入，由輸入代碼選擇量程
◎ 上下限報警繼電器輸出(250 V/3 A)
◎ 可帶 4-20 ma 光電隔離變送輸出
◎ 可帶 RS 485/RS232/ RS422 通訊口
◎ 開關電源模塊，SMT貼片制造工藝
一、型號及含義
二、技術參數
| 輸入方式 | 單端輸入 |
| A/D轉換 | 雙重積分 |
| 測量速度 | 約2.5次/秒 |
| 測量精度 | 0.5%F.S±2Digit |
| 響應時間 | 0.25sec |
| 顯示方式 | 紅色數碼管（14.2mmH） |
| 溢出顯示 | “UUUU”或“LLLL” |
| 錯誤顯示 | “Err.”（當L>H時，即出現該錯誤） |
| 頻率范圍 | 45Hz∽400Hz（僅對交流） |
| 變送輸出 | 4∽20mA（0.5%R.D±3Digit） |
| 變送范圍 | 測量范圍之間任意設定 |
| 控制輸出 | 上下限報警繼電器輸出 AC 3A/250V |
| 通訊方式 | RS-485或RS-232 |
| 電源 | 開關電源 AC 90∽265V 50Hz/60Hz |
| 功耗 | ≤1.5VA |
| 耐壓 | AC 1500V 1min |
| 絕緣電阻 | DC 500V >50MΩ |
| 工作環境 | 0∽50℃，45%∽85%RH |
三、輸入方式代碼選擇
| 代 碼 | 量 程 | 備 注 | 代 碼 | 量 程 | 備 注 |
| 0 | 600V | | 5 | 200mA | |
| 1 | 100V | | 6 | 20mA | |
| 2 | 10V | | 7 | 5A | |
| 3 | 2V | | 8 | 特殊訂做 | |
| 4 | 200mV | | 9 | 特殊訂做 |
注意：1、DH4系列智能電流電壓表分交流和直流兩在類型。
2、10V、100V、600V使用同一輸入端，200mV、2V使用同一輸入端。
3、測量交流電流5A以上，需配交流電流互感器，其次級輸出為5A，因而其輸入代碼選擇5即可。
4、測量直流電流5A以上，需配直流電流分流器，其次級輸出為75mV，因而其輸入代碼選擇4即可，其輸入端使用200mV輸入端即可。
5、輸入代碼8、9、為客戶特殊訂做輸入代碼，客戶特殊訂做，需提供具體參數。
四、接線圖
五、外形及開孔尺寸
六、菜單功能操作
1、 上下限報警數值設定
注意：設定J1、J2繼電器動作值，應依據如下三個原則：
①吸合值＞釋放值：測量值≥吸合值繼電器吸合，測量值≤釋放值繼電器釋合。
②吸合值＜釋放值：測量值≤吸合值繼電器吸合，測量值≥釋放值繼電器釋放。
③吸合值=釋放值：繼電器無動作。
吸合值不等于釋放值，其之間的區域構成回程不動作區。回程不動作區直接影響繼電器動作頻繁程度，該區域越小，繼電器動作越頻繁，這將有利于提高控制精度，但不利于設備使用壽命。通常，報警1-3個字,使用中,還要根據現場情況,靈活掌握。
舉例說明見下表
| 舉 列 | J 1 | J 2 | 不動作區（字） | |||
| 吸合值 | 釋放值 | 吸合值 | 釋放值 | J1 | J2 | |
| 上下限報警：上限8000，下限7800 | 8000 | 7996 | 7800 | 7804 | 3 | 3 |
| 上上限報警：報警點分別為500，600 | 500 | 497 | 600 | 597 | 2 | 2 |
| 下下限報警：報警點分別為500，600 | 497 | 500 | 597 | 600 | 2 | 2 |
2、功能菜單的設定
注意：通常情況下,儀表測量值與顯示值是一致的，那在這里將H設為儀表測量值上限, 將L設為儀表測量值下限。但在某特定情況下，測量值與顯示值是不一致的，那么在這里須設置為顯示值對應的上下限。另外，也可用這兩個菜單作為儀表測量值修正菜單，亦即儀表測量值與實際測量值有誤差時，可通過這兩個菜單增加或減少數字來修正儀表測量值的上下限。
3、校準菜單的設定
七、 通訊協議 （略）
八、使用保存注意事項
1.使用前 ,儀表需通電予熱15分鐘.
2.適宜使用環境溫度0～+40℃,相對濕度85%以下.
3.本儀表校準時間間隔為一年.
4.若輸入信號伴隨高頻干擾,應在線里用高頻過濾器.
5.輸入導線不宜過長.如被測信號輸出端與儀表距離不能縮短,請用雙絞屏蔽線,層與信號低端相連.
6.若長期存放未使用,請每三個月通電一次,通電時間不少于4小時.
