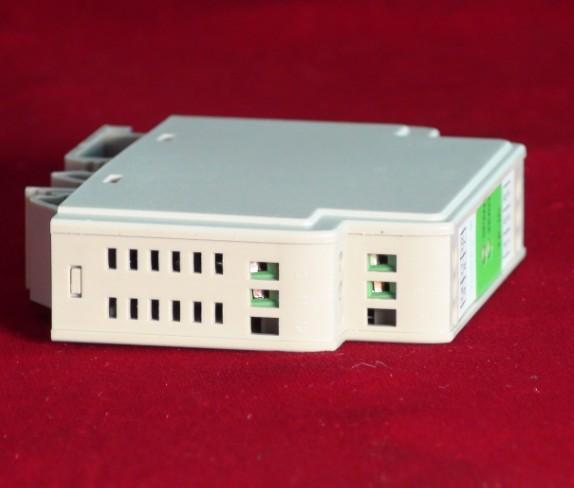

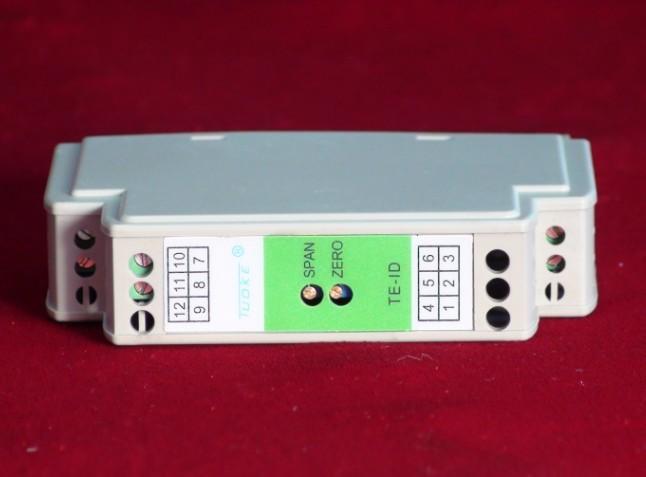

供應光電隔離電流電壓變送器TE-IDA_直流電流電壓變送器_深圳儀表

深圳市電流電壓變送器廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 15012820606 郵箱： 1904339418@qq.com

傳真： 0755-27398082 地址： 廣東深圳市

在線詢盤聯系廠家：15012820606 0755-27398082

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應光電隔離電流電壓變送器TE-IDA_直流電流電壓變送器_深圳儀表）

特點: ◎采用線性光電隔離，頻響寬、精度高
◎ 線性測量范圍：0～120%標稱輸入
◎ DIN標準導軌安裝
◎ 多種輸出類型任選，多種結構類型任選
◎ SMT貼片生產加工工藝制造
一、型號含義：

二、型號及技術參數：
1、電流變送器

產品主型號	輸入范圍	精度等級	輸出類型	輸出信號	響應時間	負載能力	靜態功耗
TE-I□A4□	1mA,2mA,5mA,10mA, 20mA,50mA,0.1A, 0.2A,0.5A, 1A, 2A,5A	0.5	V_G	3.5V,5V	15μS	5mA	350mW
TE-I□A2□		0.5	V_Z	5V,10V	250mS	5mA	400mW
TE-I□A1□		0.5	I_Z	20mA	250mS	6V	400mW
TE-I□A3□		0.5	F_K	5kHz,10kHz	250mS	15mA	400mW

2、電壓變送器

產品主型號	輸入信號	精度等級	輸出類型	輸出信號	負載能力	響應時間	靜態功耗
TE-I□V4□	50mV,75mV,0.1V, 0.2V, 0.5V,1V,2V, 5V,10V, 20V 30V,50V,75V,100V, 150V, 200V,250V,300V,500V	0.5	V_G	3.5V,5V	5mA	15μS	300mW
TE-I□V2□		0.5	V_Z	5V,10V	5mA	250mS	400mW
TE-I□V1□		0.5	I_Z	20mA	6V	250mS	400mW
TE-I□V3□		0.5	F_K	5kHz,10kHz	15mA	250mS	400mW

注意：1.定貨型號應包括：變送器型號、輸入/輸出規格（輸入/輸出范圍值）、精度等級等。例如：TE- I2U-250V/1～5V-0.5。
2、電流變送器：輸入電流值大于5A后，交流須外加互感器，直流須外加分流器。
3、電壓變送器：輸入電壓值大于500V后,交流須外加互感器,直流須外加分壓電阻,測量范圍可達1KV。
三、技術參數：

輸入方式	線性光電隔離，接線式輸入，適合于5A以內小電流測量
測量范圍	0～120%標稱輸入
響應頻率	直流：0～30kHz交流，定做100kHz
隔離電壓	＞1.5kV_DC，1分鐘
輸入阻抗	Vx≤1V時，Rⅰ≥1MΩ；Vx＞1V時，Rⅰ= Vx×10kΩ/V
共模抑制比	160db（50Hz）
隔離電容	接線輸入產品輸入、輸出間隔離電容：6pF（1kH下）；
過載能力	10倍標稱輸入值，持續5秒；
無故障工作時間	平均無故障工作時間＞3萬小時；
額定環境溫度	0～+50℃
消耗功率	微功耗

四、接線圖

五、外形及安裝尺寸

六、典型接線示例
(1)電流輸出型( I_Z)變送器的輸出為共地電流源，接線原理見圖1，圖中RL是用戶負載。
(2) 頻率輸出型( F_K)變送器的輸出級為集電極開路門 ( NPN管) 結構，使用時須外接上拉電阻R_L，IR=3～10mA。輸出脈沖為方波，脈沖的幅度約等于上拉電源的電壓值。接線原理見圖2或3。
