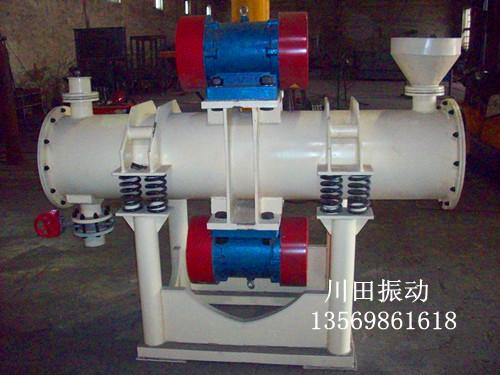

三筒振動磨機—新鄉優質*振動破碎設備

河南振動磨機廠家-三筒振動磨機-三筒磨價格報價
品牌：新鄉川田 0373-3033115  13569861618  網址：www.xctzd.com
概述
ZM系列振動磨機是一種新型節能型粉磨設備。它在磨制細粉和超細粉物料時，比傳統的回轉式磨機具有明顯的優越性。（效率提高2-5倍，能耗降低20％-30％），該機具有振動強度大，磨粉效率高、功率消耗少、噪音小、結構緊湊，安裝維修方便等優點。該機可以廣泛應用于選礦、建筑材料、研磨材料、粉未冶金、電力、陶瓷、耐火材料、磁性材料、化工、食品等多種行業，是球磨機理想的換代產品。
3   Z   M － W   2000
磨機筒體總?cè)莘e（L）：2000
臥式（立式不標）
磨粉機
振動
筒體個數（單筒不標）：3
二、型號說明
三、結構
本機筒體可采用單筒、、三筒、四筒結構，其組成主要由驅動電機、撓性聯軸節、隔音罩、機體、電機支架、底架、磨筒、激振器、襯板、磨破介質和彈性支撐等幾部分。

3ZM系列立式振動磨機外形結構圖
1、 驅動電機：為磨機振磨提供能量；制動裝置主要是防止共振避免損壞機器，這一工作是通過電機瞬間反轉來完成的；
2、 撓性聯軸節（輪胎式聯軸器）：該聯軸器主要用來傳遞扭矩并解決激振器振動而電機不參振的聯接問題；
輪胎聯軸器
3、 隔音罩：用來阻隔磨機工作時發出的噪音，以減少噪音對整個工作區的影響；
4、 機體上緊固有磨筒，并裝配有激振器；
5、 底架：通過彈性支撐把機體托起，并保持驅動電機與振動主體撓性聯接距離不變；
6、 磨筒殼體：是磨機振磨的工作體，用以盛裝磨破介質和研磨物。磨筒殼體由兩個平行的磨筒組成，每一個磨筒內裝有耐磨襯筒，當襯筒研磨損壞后，可取出更換；
7、 襯板：緊貼于磨筒內壁，用以保護磨筒，在磨筒內振磨物料時，同時對磨筒內壁也有較大磨損，在磨筒內裝置易于更換的襯板，可提高整機的使用壽命；
8、 磨破介質：是磨機的研磨主體，用以對物料的沖擊研磨；
9、 激振器：用以把電機的轉動力矩轉化為磨機的周期振動。激振器共有兩組，每組激振器由四個偏心塊與兩套滾動軸承組成。這四塊偏心塊中有兩個主偏心塊和兩個副偏心塊，其主副偏心塊之間的夾角可在0-90°之間任意調整。當主副偏心塊夾角為0°時，此時2塊偏心塊完全重合，激振力，磨機的振動強度也，礦石的研磨作用最強；
調整激振力時，必須使每組偏心塊的夾角取向一致，否則將產生軸向扭振。此激振器的軸承，由于在高速偏心轉動中產生大量的熱能，因此在軸承座外圈設有冷卻水夾套。為了減少軸承發熱，冷卻水套必須充滿循環冷卻水，其冷卻水入口溫度不得高于20℃排出水溫度不得高于60℃，如果排出水溫度高于60℃時，應加大冷卻水量。在裝配和維修時，要保持激振器軸有一定的軸向位移量。激振器的潤滑采用高滴點滾動軸承潤滑脂，不能采用普通潤滑脂。此激振器的軸承通常采用非標準游隙軸承。
10、彈性支撐：裝在四個支點上，每個支點有兩個彈簧，主要作用是使磨機機體處于彈性狀態，并基本隔絕機體振動時對底座的振動沖擊，從而減少磨機傳遞到地基上的動負荷。為了使磨機處于良好的工作狀態，可在彈簧支座的下面加調整墊片，此墊片是用來解決磨體（筒）水平度的安裝問題。每組彈簧在安裝過程中必須保證彈簧上、下接觸面的同軸度，其允差不超過2mm；
四、工作原理
1. 工作原理
接通電源，驅動電機通過撓性聯軸器帶動激振器中的偏心塊旋轉，從而產生周期性的激振力，使磨機筒體在支承彈簧上產生高頻振動，機體獲得了近似于圓的橢圓形運動軌跡。隨著磨機筒體的振動，使筒體內介質獲得三種運動：強烈的拋射運動，可將大塊物料迅速破碎；高速同向自轉運動，對物料起研磨作用；慢速的公轉運動，起均勻物料作用。磨機筒體振動時，粉磨介質強烈地沖擊和旋轉，進入筒體的物料在粉磨介質沖擊和研磨作用下被磨細，并隨著料面的平衡逐漸向出料口運動，最后排出磨機筒體成為粉磨產品。
2. 粉磨特性
振動磨機工作運轉時，磨介的高頻沖擊和強烈的研磨作用將物料磨細，這個過程主要由于磨體內研磨體與物料的反復沖擊致使顆粒疲勞破壞而粉碎。
所有固體（塊、粒）都是具有顯微裂縫所組成的缺陷體，其表現形式為膠體結構，這些顯微裂紋的平均間距為0.01～0.1μm。在固體發生變形時，新的表面就以這些裂紋為基礎逐漸發展起來，卸載后，在分子力的作用下，它們又重新“愈合”，當個別最薄弱的地方也就是缺陷的地方發生突變時，固體就會產生宏觀的破壞。而振動磨內研磨體對被磨物料高頻的沖擊作用，使這些超倍顯微裂縫來不及“愈合”就受到連續不斷的沖擊，迅速擴大微細裂縫而破碎，因此用振動沖擊來進行固體材料的細磨是的。
振動磨的粉磨特性包括磨介共振頻比、沖擊頻率、磨介沖擊粉碎功等因素。因?yàn)闆_擊功反映了磨介給予被磨物料的粉碎能量，因此沖擊功愈大，被磨物料所得的粉碎能量愈大，愈適宜于粗磨。而沖擊頻率反映了磨介給予被磨物的沖擊次數，因此沖擊頻率愈高，磨介單位時間內的沖擊次數愈多，這對物料的細磨有利。
立式磨機參數表
2ZM-100 2ZM-200 2ZM-400 2ZM-800 2ZM-1200      3ZM-2000
粉磨方式       干法、濕法、開路、閉路
入料粒度       0-25
出料粒度       0.3-0.074
筒體容積（L）     100 200 400 800 1200       2000
處理能力（t/h）   0.1-1.5    0.2-3       0.5-5       1-10 1-16 1-40
振幅 9-14 9-14 8-11 7-9 7-9 7-9
電機功率   17-22      22-37      45-55      55-75      75-90      135
振動頻率(r/min)    980 980 980 980 980 980
整體重量      2.5   4     6.6   11.5 14    20
外形尺寸（長×寬×高）    2508χ820χ1735 3070χ1010χ1976       3207χ1300χ2169       3317χ1500χ2186       4600χ1650χ3000    6882χ1700χ2335。
