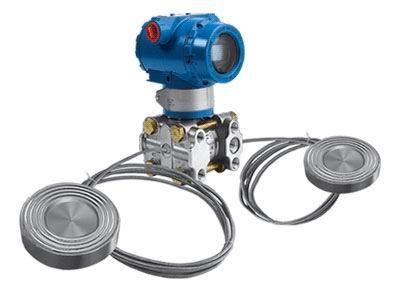

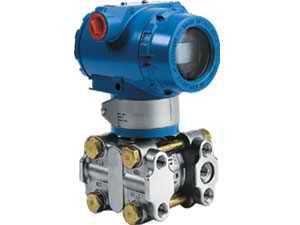

供應DW-3051智能法蘭液位變送器
[法蘭液位變送器
法蘭壓力變送器
雙法蘭液位變送器]
淮安市法蘭液位變送器廠家
[法蘭液位變送器 法蘭壓力變送器 雙法蘭液位變送器]
郵箱：
手機：
- 品牌： 德威爾
- 型號： 3051
- 加工定制： 是
- 類型： 差壓式流量計
- 測量范圍： 0-10MPa
- 精度等級： 0.2
- 公稱通徑： DN20-500
- 適用介質： 氣體，蒸汽，液體
- 工作壓力： 0-10MPs
- 工作溫度： 0-200度
一、產品介紹
DW-3051/3851智能法蘭液位變送器的關鍵原材料，元器件和零部件均采用進口，整機經過嚴格組裝和測試。
該產品引進的數字電路和通信技術，推出的小型智能變送器，它適用于流量、液位和壓力（差壓、表壓和絕壓）的測量。
與傳統的變送器相比，3851智能變送器重量減輕1/3，綜合性能得到提高,精度有0.075，0.1及0.2級供用戶選擇。
它是石油、化工、冶金、電站、輕工及市政工程等領域的理想測量?jī)x表。
3851系列智能法蘭液位變送器采有TLRT通信協議，支持向現場總線的技術升級。
測量壓力由電容式敏感元件轉換為電容變量，經C/D電路直接轉換為數字信號轉換后送往微處理器，
通過運算修正的數字信號再經D/A轉換成4～20mADC輸出信號送往顯示/調節儀表或DCS等裝置。
通信線路將來自微處理器的測量壓力數字信號轉換成頻率信號并疊加于4～20mADC模擬信號上，由相應的TLRT終端設備接收。
二、特點：
| 性能優異； | 適應性強； |
| 可靠性高； | 精度高； |
| 量程調整比大 ； | 自診斷功能； |
| 長期漂移??； | TLRT數字通信； |
| 超壓自保護； | 溫度影響小； |
| 遠程/就地調校； | 靜壓影響小 |
三、主要技術指標
測量介質：液體、氣體或蒸汽測量范圍
量程調整比：100：1
精 度：所調量程的±0.075%；量程的±0.1%
輸 出：兩線制4-20Madc（可選線性或平方根輸出），并疊加符合TLRT協議的過程變量數字信號。
電 源：供電電壓12.5~48VDC
環境溫度：–40~85℃
測量介質溫度：–40~104℃
重 量：3.9kg（不包括選件）
四、選型：
| DW1151/3051LT | 法蘭式液位變送器 |
| |||||||||||||
|
| 代碼 | 量程范圍 |
| ||||||||||||
| 3 | 0-1.3～7.5KPa |
| |||||||||||||
| 4 | 0-4-40KPa |
| |||||||||||||
| 5 | 0-40～200KPa |
| |||||||||||||
| 6 | 0-0.16KPa～1MPa |
| |||||||||||||
|
| 代碼 | 輸出 |
| ||||||||||||
| E | 4-20mA |
| |||||||||||||
| S | 智能式HART協議 |
| |||||||||||||
|
| 代碼 | 公稱直徑尺寸mm | 插入筒長度mm | 高壓側隔膜片材料 |
| ||||||||||
| A0 | 3〞80 | 平 | 316LSST |
| |||||||||||
| A2 | 3〞80 | 50 | 316LSST |
| |||||||||||
| A4 | 3〞80 | 100 | 316LSST |
| |||||||||||
| A6 | 3〞80 | 150 | 316LSST |
| |||||||||||
| B0 | 4〞100 | 平 | 316LSST |
| |||||||||||
| B2 | 4〞100 | 50 | 316LSST |
| |||||||||||
| B4 | 4〞100 | 100 | 316LSST |
| |||||||||||
| B6 | 4〞100 | 150 | 316LSST |
| |||||||||||
| C0 | 3〞80 | 平 | 哈氏C-276 |
| |||||||||||
| C2 | 3〞80 | 50 | 哈氏C-276 |
| |||||||||||
| C4 | 3〞80 | 100 | 哈氏C-276 |
| |||||||||||
| C6 | 3〞80 | 150 | 哈氏C-276 |
| |||||||||||
| D0 | 4〞100 | 平 | 哈氏C-276 |
| |||||||||||
| D2 | 4〞100 | 50 | 哈氏C-276 |
| |||||||||||
| D4 | 4〞100 | 100 | 哈氏C-276 |
| |||||||||||
| D6 | 4〞100 | 150 | 哈氏C-276 |
| |||||||||||
| E0 | 3〞80 | 平 | 鉭 |
| |||||||||||
| F0 | 4〞100 | 平 | 鉭 |
| |||||||||||
|
| 代碼 | 安裝法蘭 |
| ||||||||||||
| A | 3〞150lb |
| |||||||||||||
| B | 4〞150lb |
| |||||||||||||
| C | 3〞300lb |
| |||||||||||||
| D | 4〞300lb |
| |||||||||||||
|
| 代碼 | 結 構 材 料 | |||||||||||||
| 法蘭和接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | ||||||||||||
| 22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 硅油 | |||||||||||
| 23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | ||||||||||||
| 24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | ||||||||||||
| 25 | 316不銹鋼 | 316不銹鋼 | 鉭 | ||||||||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | ||||||||||||
| 35 | 哈氏合金C | 哈氏合金C | 鉭 | ||||||||||||
|
| 代碼 | 選項 | |||||||||||||
| M1 | 0-線性指示表 | ||||||||||||||
| M3 | 3位半LCD顯示表 | ||||||||||||||
| M4 | 智能表顯示 | ||||||||||||||
| B1 | 管裝彎支架 | ||||||||||||||
| B2 | 板裝彎支架 | ||||||||||||||
| B3 | 管裝平支架 | ||||||||||||||
| D1 | 側面泄放閥在壓力室上部 | ||||||||||||||
| D2 | 側面泄放閥在壓力室下部 | ||||||||||||||
| 不注 | 1/2NPT錐管螺紋接頭 | ||||||||||||||
| C2 | 丁字形螺紋接頭M20×1.5，帶后部焊接Ф14 | ||||||||||||||
| d | 隔爆型dⅡBT4 | ||||||||||||||
| i | 本安型iaⅡCT6 | ||||||||||||||
結構圖：
