全自動二次元影像測量儀銷售
[全自動影像二次元
廠家影像測量儀
源興影像測量儀]
廈門市二次元影像測量儀廠家
價格： 電議
物流： 福建 廈門市 湖里區| 賣家支付運費
可銷售總量： 20件
手機： 15305027095 郵箱： lcs706@163.com
傳真： 0592-5742671 地址： 福建 廈門市
[全自動影像二次元 廠家影像測量儀 源興影像測量儀]
郵箱：
手機：
- 品牌： 其他

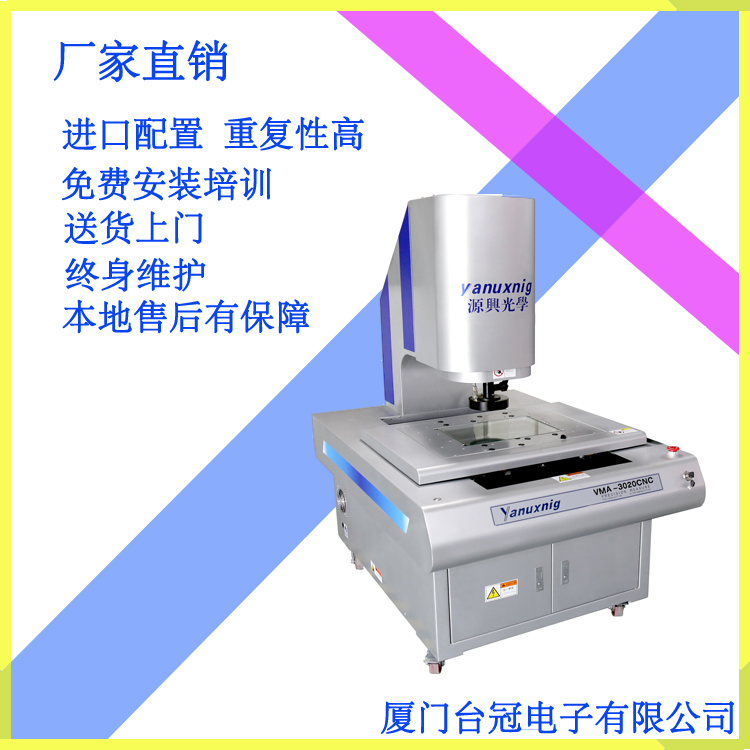

- 型號： VMA3020CNC
- 加工定制： 是
- 操作方式： 程序控制
- 分辨率： 0.001
- 測量行程： 300*200
- 放大倍率： 20-180
- 測量精度： 0.003
- 外形尺寸（長*寬*高）： -
一、儀器工作原理：（高精度，高穩定性，高速度）

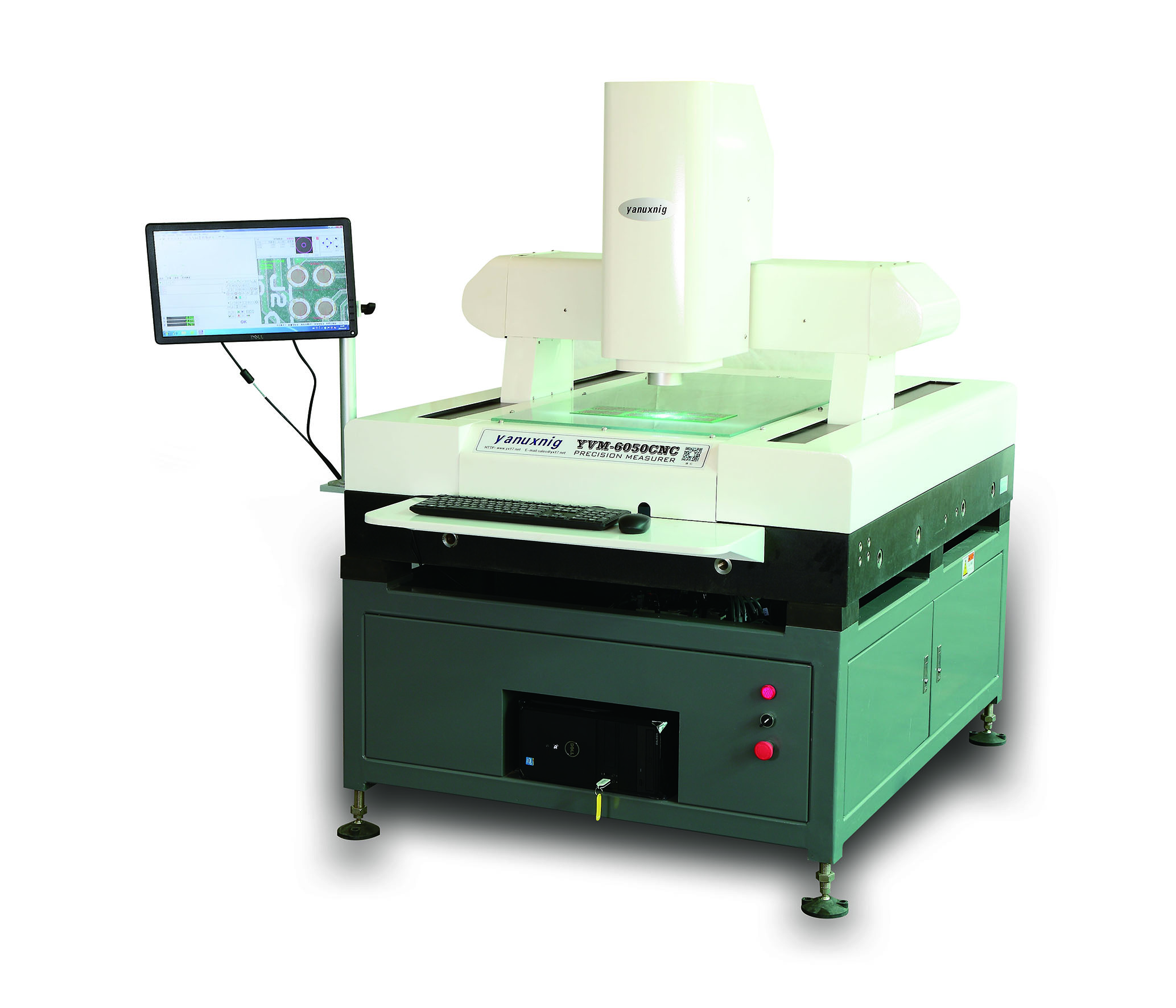

VMACNC高配型全自動光學影像測量儀工作原理：被測工件（置于工作臺上）由LED表面光或輪廓光（在底座內）照明后，經變焦距物鏡與彩色CCD攝影機罩殼內攝取被測零件影像，再通過S端子傳送至計算機及顯示器上，軟件在顯示器上產生的視頻十字線為基準，對其進行瞄準測量，通過工作臺帶動光學尺與在X、Y方向上移動，取空間各點坐標值，由轉接卡至計算機，對測量坐標值進行編程自動幾何運算，完成各種數據自動測量和數據自動采集工作。
適用于飛機異性零件、小零件、手機零部件、新能源電池、PCB、FPC、液晶面板、模具以及精密五金的檢測和設計開發。
| 儀器型號 | VMA322CNC |
| 測量行程 | 300x200x200 |
| 外形尺寸 | 1200x820x1600 |
| 玻璃承重 | 30 |
| 儀器重量 | 480 |
| 測量精度 | X,Y：（2.4+L/200）μm Z：（5+L/200）μm |
| 重復精度 | 3μm |
| 光柵尺分辨率 | 德國0.0005mm |
| CCD | 美國（TEO）高清彩色攝像機 |
| 鏡頭 | 0.75～4.5X高清晰全自動變倍鏡頭+同軸光全自動鏡頭（變倍后無需校正） |
| 視頻放大倍率 | 21-156X可擴展（42～312X） |
| 工作距離 | 140mm |
| 測量軟件 | YR-CNC |
| 電機 | 日本高慣量伺服電機 |
| 上光源 | 4環8區表面環形LED冷光源，亮度可調+同軸落射光源 |
| 下光源 | 平行光路設計，無極連續可調LED冷光源 |
| 導軌 | 日本高精密線性導軌 |
| 操作方式 | 程序控制+搖桿 |
| 電源 | 220V（AC） 50Hz |
￥35000.00
