LNG()已成為目前無法使用管輸天然氣供氣城市的主要氣源或過渡氣源，也是許多使用管輸天然氣供氣城市的補充氣源或調峰氣源。LNG氣化站憑借其建設周期短以及能迅速滿足用氣市場需求的優勢，成為供氣設施或管輸天然氣到達前的過渡供氣設施。
1?LNG氣化站工藝流程
1．1?LNG卸車工藝
LNG通過公路槽車或罐式集裝箱車從LNG液化工廠運抵用氣城市LNG氣化站，利用槽車上的空溫式升壓氣化器對槽車儲罐進行升壓(或通過站內設置的卸車增壓氣化器對罐式集裝箱車進行升壓)，使槽車與LNG儲罐之間形成一定的壓差，利用此壓差將槽車中的LNG卸入氣化站儲罐內。卸車結束時，通過卸車臺氣相管道回收槽車中的氣相天然氣。
為防止卸車時急冷產生較大的溫差應力損壞管道或影響卸車速度，每次卸車前都應當用儲罐中的LNG對卸車管道進行預冷。同時應防止快速開啟或關閉閥門使LNG的流速突然改變而產生液擊損壞管道。
1．2?LNG氣化站流程與儲罐自動增壓
?、貺NG氣化站流程
LNG氣化站的工藝流程見圖1。
圖1?LNG氣化站工藝流程
②儲罐自動增壓與LNG氣化
靠壓力推動，LNG從儲罐流向空溫式氣化器，氣化為氣態天然氣后供應用戶。隨著儲罐內LNG的流出，罐內壓力不斷降低，LNG出罐速度逐漸變慢直至停止。因此，正常供氣操作中必須不斷向儲罐補充氣體，將罐內壓力維持在一定范圍內，才能使LNG氣化過程持續下去。儲罐的增壓是利用自動增壓調節閥和自增壓空溫式氣化器實現的。當儲罐內壓力低于自動增壓閥的設定開啟值時，自動增壓閥打開，儲罐內LNG靠液位差流入自增壓空溫式氣化器(自增壓空溫式氣化器的安裝高度應低于儲罐的液位)，在自增壓空溫式氣化器中LNG經過與空氣換熱氣化成氣態天然氣，然后氣態天然氣流入儲罐內，將儲罐內壓力升至所需的工作壓力。利用該壓力將儲罐內LNG送至空溫式氣化器氣化，然后對氣化后的天然氣進行調壓(通常調至0．4MPa)、計量、加臭后，送入城市中壓輸配管網為用戶供氣。在夏季空溫式氣化器天然氣出口溫度可達15℃，直接進管網使用。在冬季或雨季，氣化器氣化效率大大降低，尤其是在寒冷的北方，冬季時氣化器出口
2．3?LNG儲罐
儲罐是LNG氣化站的主要設備，占有較大的造價比例，應高度重視儲罐設計。
2．3．1?LNG儲罐
LNG儲罐按結構形式可分為地下儲罐、地上金屬儲罐和金屬/預應力混凝土儲罐3類。地上LNG儲罐又分為金屬子母儲罐和金屬單罐2種。現主要將金屬單罐LNG氣化站的儲罐通做一下主要介紹，其內部結構類似于直立的暖瓶，內罐支撐于外罐上，內外罐之間是真空粉末絕熱層。儲罐容積有60m3和100m3，多采用60m3儲罐。
60m3立式儲罐參考值，其內罐內徑為2500mm，外罐內徑為2800mm，罐體加支座總高度為15100mm，儲罐幾何容積為59．28m3。
2．3．2?設計壓力與計算壓力的確定
目前絕大部分60m3立式LNG儲罐的工作壓力為0．8MPa。按照GB?150—1998《鋼制壓力容器》的規定，當儲罐的工作壓力為0．8MPa時，可取設計壓力為0．84MPa。儲罐的充裝系數為0．95，內罐充裝LNG后的液柱凈壓力為0．062MPa，內外罐之間壓力為5Pa，則內罐的計算壓力為1．01MPa。
外罐的主要作用是以吊掛式或支撐式固定內罐與絕熱材料，同時與內罐形成高真空絕熱層。作用在外罐上的荷載主要為內罐和介質的重力荷載以及絕熱層的真空負壓。所以外罐為外壓容器，設計壓力為-0．1MPa。
2．3．3?60m3LNG儲罐的選材
正常操作時LNG儲罐的工作溫度為-162．3℃，次投用前要用-196℃的液氮對儲罐進行預冷，則儲罐的設計溫度為-196℃。內罐既要承受介質的工作壓力，又要承受LNG的低溫，要求內罐材料必須具有良好的低溫綜合機械性能，尤其要具有良好的低溫韌性，因此內罐材料采用0Crl8Ni9，相當于標準的304。
為便于定期測量真空度和抽真空，在外罐下封頭上開設有抽真空口(抽完真空后該管口被封閉)。為防止真空失效和內罐介質漏入外罐，在外罐上封頭設置防爆裝置。
2．5?氣化器、加熱器選型
2．5．1?儲罐增壓氣化器
按60m3的LNG儲罐裝滿50m3的LNG后，在30min內將10m3氣相空間的壓力由卸車狀態的0．4MPa升壓至工作狀態的0．6MPa進行計算。據計算結果，每臺儲罐選用1臺氣化量為200m3/h的空溫式氣化器為儲罐增壓，LNG進增壓氣化器的溫度為-162．3℃，氣態天然氣出增壓氣化器的溫度為-145℃。
設計多采用1臺LNG儲罐帶1臺增壓氣化器。也可多臺儲罐共用1臺或1組氣化器增壓，通過閥門切換，可簡化流程，減少設備，降低造價。
2．5．2?卸車增壓氣化器
由于LNG集裝箱罐車上不配備增壓裝置，因此站內設置氣化量為300m3/h的卸車增壓氣化器，將罐車壓力增至0．6MPa。LNG進氣化器溫度為-162．3℃，氣態天然氣出氣化器溫度為-145℃。
2．5．3?BOG加熱器
由于站內BOG發生量的是回收槽車卸車后的氣相天然氣，故BOG空溫式加熱器的設計能力按此進行計算，回收槽車卸車后的氣相天然氣的時間按30min計。以1臺60m3的槽車壓力從0．6MPa降至0．3MPa為例，計算出所需BOG空溫式氣化器的能力為200m3/h。一般根據氣化站可同時接卸槽車的數量選用BOG空溫式加熱器。通常BOG加熱器的加熱能力為500～1000m3/h。在冬季使用水浴式天然氣加熱器時，將BOG用作熱水鍋爐的燃料，其余季節送入城市輸配管網。

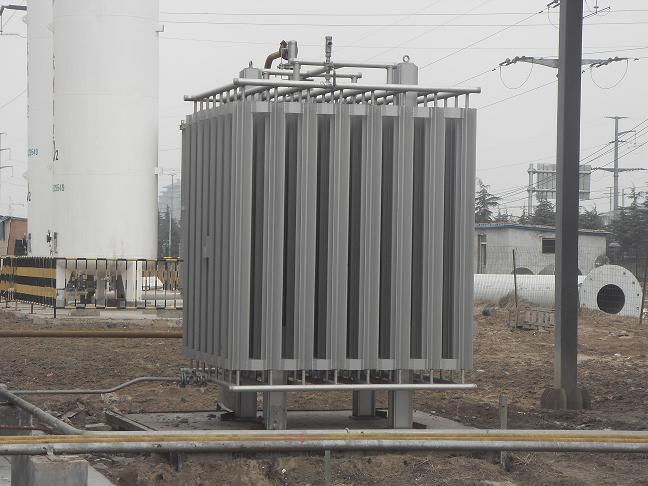

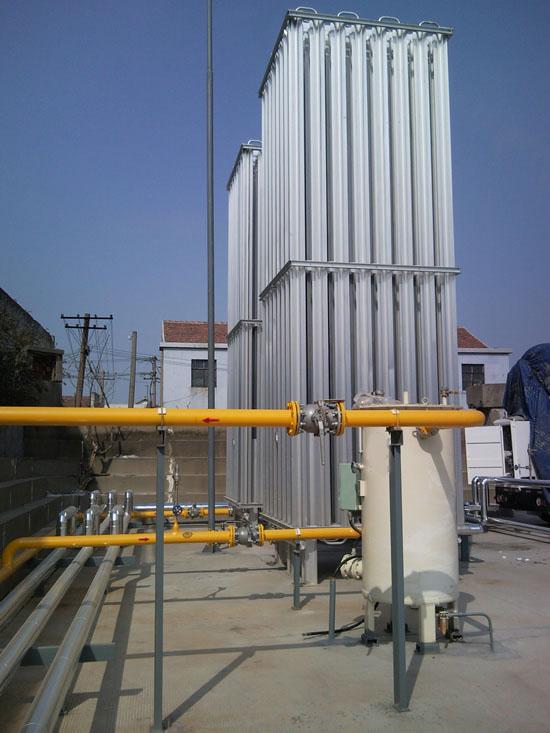

2．5．4?空溫式氣化器
空溫式氣化器是LNG氣化站向城市供氣的主要氣化設施。氣化器的氣化能力按高峰小時用氣量確定，并留有一定的余量，通常按高峰小時用氣量的1．3～1．5倍確定。單臺氣化器的氣化能力按1000m3/h計算，2～4臺為一組，設計上配置2～3組，相互切換使用。
2．5．5?水浴式天然氣加熱器
當環境溫度較低，空溫式氣化器出口氣態天然氣溫度低于5℃時，在空溫式氣化器后串聯水浴式天然氣加熱器，對氣化后的天然氣進行加熱[5、6]。加熱器的加熱能力按高峰小時用氣量的1．3～1．5倍確定。
2．5．6?安全放散氣體(EAG)加熱器
LNG是以甲烷為主的液態混合物，常壓下的沸點溫度為-161．5℃，常壓下儲存溫度為-162．3℃，密度約430?kg/m3。當LNG氣化為氣態天然氣時，其臨界浮力溫度為-107℃。當氣態天然氣溫度高于-107℃時，氣態天然氣比空氣輕，將從泄漏處上升飄走。當氣態天然氣溫度低于-107℃時，氣態天然氣比空氣重，低溫氣態天然氣會向下積聚，與空氣形成可燃性物。為了防止安全閥放空的低溫氣態天然氣向下積聚形成性混合物，設置1臺空溫式安全放散氣體加熱器，放散氣體先通過該加熱器加熱，使其密度小于空氣，然后再引入高空放散。
EAG空溫式加熱器設備能力按60m3儲罐的安全放散量進行計算。經計算，60m3儲罐的安全放散量為300m3/h，設計中選擇氣化量為300m3/h的空溫式加熱器1臺。進加熱器氣體溫度取-145℃，出加熱器氣體溫度取-15℃。
2．6?調壓、計量與加臭裝置
根據LNG氣化站的規模選擇調壓裝置。通常設置2路調壓裝置，調壓器選用帶指揮器、超壓切斷的自力式調壓器。
計量采用渦輪流量計。加臭劑采用*，加臭以隔膜式計量泵為動力，根據流量信號將加臭劑注入燃氣管道中。
