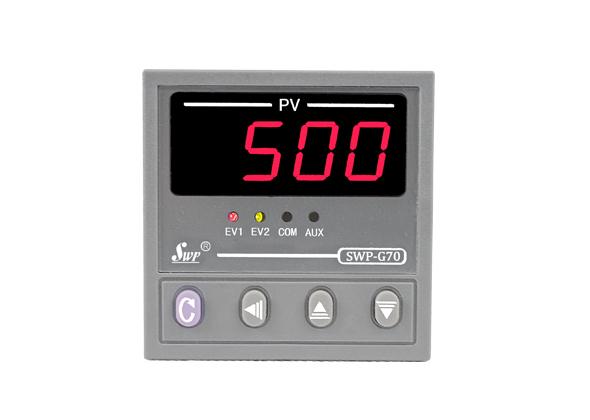

SWP-G101 SWP-G103單回路數字顯示控制儀 SWP-G801 SWP-G803
| 規 格 | 說 明 | | 功 能 | ·多種傳感器輸入功能：20種輸入方式 ·高精度: ±0.3F.S或±0.5F.S
·多種輸出功能:Relay,SSR,SCR ·通訊功能:RS232,RS485
·變送(PV)輸出:DCV,DCI ·饋電輸出:DC24V | | 電 源 | 90-260VAC 50/60Hz 24VDC | | 功率消耗 | 6VA | | 顯示類型 | 7段LED顯示 [紅色] LED事件顯示[紅色,綠色] | | 顯示精度 | F.S±0.3%或0.5℃ | | 設定類型 | 面板按鍵設定 | | 熱電偶 | K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT) | | 輸入 | RTD | Cu50,Pt100,Pt100.1 | | 模擬信號 | 0-5VDC,1-5VDC,0-10mADC,4-20mADC | | 輸出 | 繼電器 | AC250V 3A | | SSR | 24VDC ±3V 30mA Max | | SCR | 400V/0.5A | | 電流 | 0-20mADC,4-20mADC 負載≤500Ω (PV 變送值) | | 電壓 | 0-5VDC,1-5VDC 負載≤250Ω (PV 變送值) | | 饋電輸出 | 24VDC, 30mA Max. | | 通訊 | 功能 | PV值,EV狀態,MODBUS協議,SWPBUS協議 | | 波特率 | 300~9600bps | | 接口 | RS232，RS485 | | 報警輸出 | 帶回差報警輸出 ON/OFF 全量程 | | 采樣時間 | 0.5秒 | | 耐壓 | AC 2000V 50/60Hz 1分鐘 | | 抗振動 | 0.75mm的振幅,頻率為10~55Hz X,Y,Z方向各2小時 | | 絕緣強度 | Min.100MΩ(at DC500V) | | 抗干擾 | 模擬方波發生器干擾（脈沖寬度μs）±2kV | | 記憶保持 | 約:10年.(使用無電壓半導體記憶型) | | 環境溫度 | -10~50℃(未結冰狀態) | | 儲存溫度 | -20~60℃(未結冰狀態) | | 環境濕度 | 35~85%RH | | 重量 | 140~600g |
| 型 號 | 代 碼 | 說 明 | | SWP-G | □ □□ -□ □ -□□ -□ □ -□ -□ -□ | SWP-G系列數字顯示控制儀 | | 外形尺寸 | 1
4
7
8
9 | | | | | | | | | | 48×48mm
96×48mm（橫式），48×96mm（豎式）
72×72mm
160×80mm（橫式）,80×160mm（豎式）
96×96mm | | 控制作用 | 01
03 | | | | | | | | | 測量顯示
三位式控制 | | 通訊方式 | □ | | | | | | | | 參見 “通訊方式” | | 輸出方式 | □ | | | | | | | 參見 “輸出方式” | | 輸入類型 | □□ | | | | | | 參見“輸入類型” | 報警
方 式 | N
H
L | | | | | 無報警（可省略）
上限報警
下限報警 | 第二報警
方 式 | N
H
L | | | | 無報警（可省略）
上限報警
下限報警 | | 饋電輸出 | P | | | DC24V饋電輸出 | 供 電
方 式 | W
T | | DC24V供電
AC85～260V供電（開關電源）
AC220V（線性電源，默認） | | 外形特征 | X
S | 橫式顯示儀表（可省略）
豎式顯示儀表 |
※ G10、G70 通訊功能、PV變送功能只能其中一項
★通訊方式：
| 代 碼 | 0 | 2 | 8 | 9 | | 通訊方式 | 無通訊 | RS-232C | RS-485 | 特殊規格 |
★輸出方式：
| 選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | | 輸出方式 | 無輸出 | 繼電器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR輸出 | SSR輸出 | 特殊規格 | SOT輸出 |
★ 06-可控硅過零觸發脈沖輸出 07-電壓控制固態繼電器輸出 09-雙向可控硅輸出
★輸入類型：（出廠默認值）
| 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 | | 01 | B | 400~1800℃ | 09 | Pt100.1 | -199.9~320.0℃ | 17 | 30~350Ω | -1999~9999d | | 02 | S | 0~1600℃ | 10 | Cu50 | -50.0~150.0℃ | 18 | 特殊規格 | 用戶待定 | | 03 | K | 0~1300℃ | 11 | Cu100 | -50.0~150.0℃ | 19 | 4~20mA開方 | -1999~9999d | | 04 | E | 0~1000℃ | 12 | 4~20mA | -1999~9999d | 20 | 0~10mA開方 | -1999~9999d | | 05 | T | -199.9~320.0℃ | 13 | 0~10mA | -1999~9999d | 21 | 1~5V開方 | -1999~9999d | | 06 | J | 0~1200℃ | 14 | 1~5V | -1999~9999d | 22 | 0~5V開方 | -1999~9999d | | 07 | WRe3~25 | 0~2300℃ | 15 | 0~5V | -1999~9999d | 23 | 可切換輸入 | | | 08 | Pt100 | -200~650℃ | 16 | 0~20mA | -1999~9999d | | | |
|
