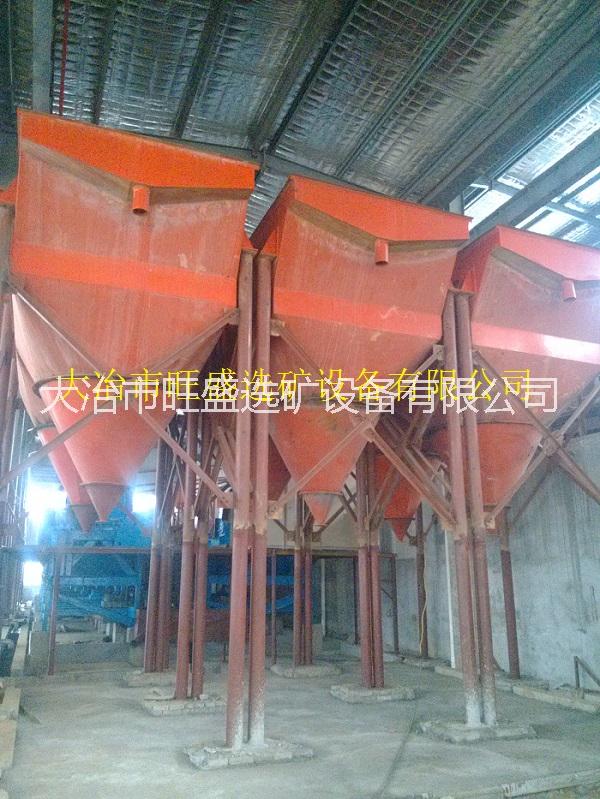

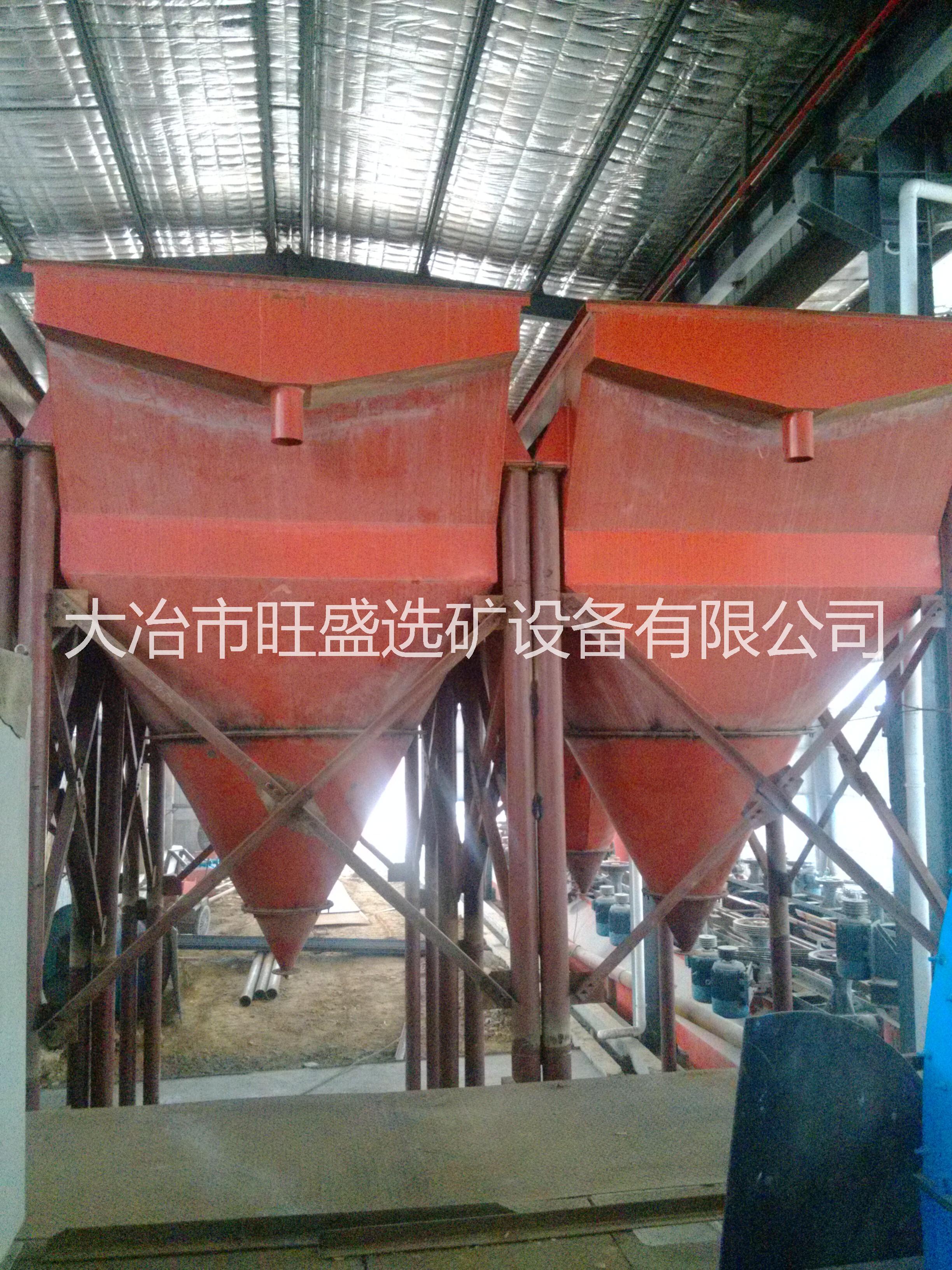

供應*FNX-5系列斜板濃密箱

一、概述：

斜管濃密（分級）箱是一種在淺層沉降理論基礎上發展起來的沉降濃縮（分級）設備，由于其體積小，占地少，適用范圍廣，沉降效率高，不需要動力，投資小，運行成本低，安裝容易，近年來得到廣泛應用。

二、設備結構及原理：

斜管濃密（分級）箱的結構如圖 ：

        正常運行中的濃密（分級）箱，在沉降濃縮區的上部會形成一個相對動態平衡的懸浮過濾層。礦漿由給料區進入沉降濃縮區后，礦漿中粒徑較大的顆粒，由于其沉降末速較大，克服水流的脈動力，經沉降濃縮區懸浮過濾層過濾，很快沉淀進入底部排料口附近；未能克服水流脈動力而沉淀的粒徑較小的顆粒，隨著上升水流進入斜管區。斜管區按一定角度填充了六角型薄壁多孔斜管，將水流分成許多小的沉淀單元。由于斜管濕周大，水力半徑小，因此每根斜管中的雷諾數很?。?lt;200，雷諾數反應了流動過程中水流慣性力與粘性力的比值），處于層流狀態，顆粒在其中的沉降過程沒有紊流干擾，按層流水力沉降規律沉降。當進入斜管區的較細顆粒，在層流水力沉降條件下沉降到達斜管壁上，積累到一定量以后，在重力的作用下，沿斜管壁下滑至沉降濃縮區，根據分離粒度、處理能力設計的要求，未能在斜管區沉降的微細顆粒，將隨著溢流排出，從而實現了分級與沉淀濃縮過程。

        特殊設計的多級濃縮（分級）箱則將給料礦漿給入粗分級區按干涉沉降原理，首先將粗料分離沉淀，然后礦漿流才進入斜管區進行細粒分級濃縮，分級原理和實現過程和以上相同。

三、設備特點：

FNX系列斜管濃密（分級）箱和傳統周邊（中心）傳動型濃密機相比，具有體積小、效率高、可在同一組設備上實現分級兼濃密二種功能，也可作為單獨的濃縮設備使用，具有安裝方便、配置靈活、可控性好等特點。特別是根據不同礦山的實際情況靈活地在選礦廠內配置，而無需將礦漿自流到廠外濃縮后又再用礦泵揚送回廠內進行處理，同時省卻了用水泵才能回水利用的麻煩，大大地節省了能耗，是較為理想的礦山濃密（分級）設備。在有條件的礦山，還可為實現高濃度尾礦輸送、回水廠內直接利用，為進一步降低能耗和礦漿輸送及回水成本創造條件。
