詳細信息（供應金屬纏繞墊片-金屬纏繞墊片標準）

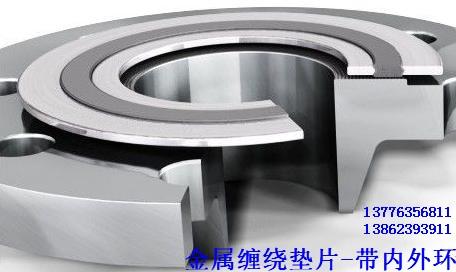

金屬纏繞墊片-Spiral Wound Gasket MOK-HMG1204 金屬纏繞墊片采用優質SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、、聚四氟乙烯、無石棉等軟性材料相互交替重迭螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。　　金屬纏繞墊片為半金屬密合墊中回彈性的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其壓緊度，金屬纏繞墊片接觸的法蘭密封面的表面精度要求不高。　　金屬纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處理想的靜密封原件。　　金屬纏繞墊片應用范圍：石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。　　金屬纏繞墊片分四種形式：基本型金屬纏繞墊片（MOK-HMG1204A）、帶內環型金屬纏繞墊片（MOK-HMG1204B）、帶外環型金屬纏繞墊片（MOK-HMG1204C）、帶內外環型金屬纏繞墊片（MOK-HMG1204D）。

【金屬纏繞墊片】種類：
種類	厚度
基本型纏繞墊片（MOK-HMG1204A）	3.2	4.5
帶內環纏繞墊片（MOK-HMG1204B）		4.5
帶外環纏繞墊片（MOK-HMG1204C）		4.5
帶內外環纏繞墊片（MOK-HMG1204D）		4.5
【金屬纏繞墊片】結構材料：
填充料	鋼帶	內環	外環
纏繞	SUS 304	碳鋼	碳鋼
石墨纏繞	SUS 316	SUS 304	SUS 304
四氟纏繞	SUS 316L	SUS 316	SUS 316
		SUS 316L	SUS 316L
填充料	溫度(°C)	操作壓力(kg/cm2)
石墨纏繞	-200~550	250
纏繞	-150~450	100
四氟纏繞	240~260	100
【內環及纏繞金屬】材質選擇：
商品名	AISI	硬度(HB/HV)	溫度(°C)
不銹鋼 304	304	130~180	-250~+550
不銹鋼 316	316	130~180	-100~+550
不銹鋼 316L	316L	130~190	-100~+550
外環通常由經防腐蝕處理的碳鋼組成。
【法蘭種類及纏繞墊片】形式：
法蘭種類	纏繞墊片形狀
平面法蘭	僅帶外環纏繞墊片
平面法蘭	帶內外環纏繞墊片
凸面法蘭	僅帶外環纏繞墊片
凸面法蘭	帶內外環纏繞墊片
凹凸法蘭	基本型纏繞墊片
凹凸法蘭	僅帶內環纏繞墊片
槽法蘭	基本型纏繞墊片
槽法蘭	僅帶內環纏繞墊片
平面和凹槽法蘭	基本型纏繞墊片
平面和凹槽法蘭	僅帶內環纏繞墊片
【金屬纏繞墊片】厚度公差：
項目	厚度	公差
墊片厚度	4.5, 3.2	0.2
墊片厚度	4.5, 3.2	-0.1
環厚度	3	±0.24
【金屬纏繞墊片】直徑公差（即用于法蘭的名義管道直徑）：
	DIN (mm)	ANSI B16.5	API 605	公差
		BS1560 (mm)
		Mss sp-44
內環內徑	<=600	<=24"	>=26" and <=34"	±0.5
內環內徑	>600 and <=800	>24" and <=34"	>=36" and <=60"	±0.9
墊片內徑	>800 and <=1600	>34" and <=60"		±1.3
墊片內徑	>1600	>60"		±1.6
墊片外徑	<=600	<=24"	<=24"	±0.9
	>600 and <=160000	>24" and <=60"	>24" and <=60"	±1.8
	1600	>60"		±2.2
外環外徑			>=1/2" and <=60"	±0.9
	<=600	<=24"		0-1.0
	>600 and <=1000	>24" and <=34"		0-1.8
	>1000 and <=1600	>34" and <=60"		0-2.2
【金屬纏繞墊片】技術參數：
纏繞墊片系數	m=2.5-4
纏繞墊片使用壓力	≤25MPa
纏繞墊片使用溫度	-196℃-700℃(氧化性介質中不高于600℃)
纏繞墊片最小預緊比壓	y=68MPa
