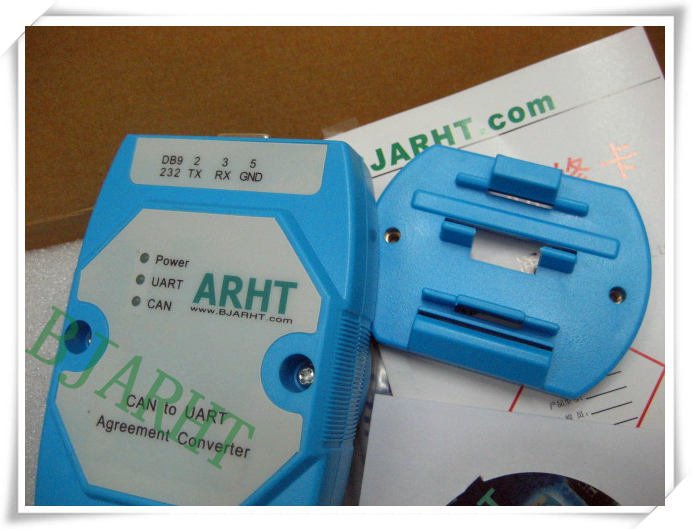

供應232轉CAN RS232轉CAN總線轉換器

產品概述

CAN232轉換器的RS232/485接口支持10種標準波特率，范圍從600bps～115200bps。CAN-bus接口支持CiA 推薦的15 種標準通訊波特率和用戶自定義波特率，通訊速率范圍為5Kbps～1Mbps。CAN接口安裝高速光電隔離光耦和DC/DC隔離電源模塊，保證了轉換器的具備很強的抗干擾能力，同時提高了系統在惡劣環境中的可靠性。

產品性能

智能CAN卡，內建微處理器；

功能兼容廣州ZLG－CAN232MB協議轉換器；

實現CAN-bus 與RS-232/RS-485 的雙向數據通訊；

支持CAN2.0A和CAN2.0B 協議，符合ISO/DIS 11898 規范，支持標準幀和擴展模式；

集成1 路CAN-bus 通訊接口波特率可設定：5k-1000kbps，支持用戶自定義的通訊波特率；

CAN 為雙絞線網絡通訊方式，總線上最多可接110 個節點，最長通訊距離10公里；

集成1 路RS-232/RS-485 通訊接口，通訊速率在600~115200bps 之間可設定；

最告幀流量：400 CAN幀/秒；最告幀流量是在串口波特率下測得；

提供兩種數據轉換模式：透明轉換、透明帶ID標識轉換；

CAN-bus 收發器1000V光電隔離保護，電源DC/DC 1000V 電氣隔離；

工作電源：＋9V～24VDC；可根據需求提供5V接口；

工作溫度：-30℃ ～ +85℃；

安裝方式：可選標準DIN 導軌安裝或簡單固定方式；

應用范圍

煤礦遠程通訊

PLC 設備聯網

現有RS-232/RS-485 設備連接CAN-bus 網絡

擴展標準RS-232/RS-485 網絡通訊長度

CAN網絡取代RS232網絡

 PLC 設備連接CAN-bus 網絡通訊

CAN-bus 與串行總線之間的網關網橋

工業現場網絡數據監控

CAN 教學應用遠程通訊

CAN 工業自動化控制系統

低速CAN 網絡數據采集數據分析

智能樓宇控制數據廣播系統等CAN-bus 應用系統

慢速CAN 網絡數據采集數據分析

轉換模式:包含兩種可以選擇的轉換模式：透明轉換、透明帶標識轉換。

轉換方向：

雙向：轉換器將串行總線的數據轉換到 CAN 總線，也將CAN 總線的數據轉換到串行總線。

僅串口轉CAN:只將串行總線的數據轉換到CAN 總線，而不將CAN 總線的數據轉換到串行總線。
